18机架100kW木制模块化数据中心结构

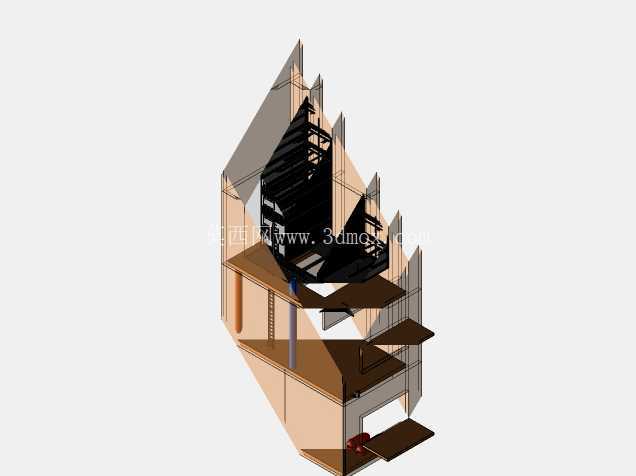

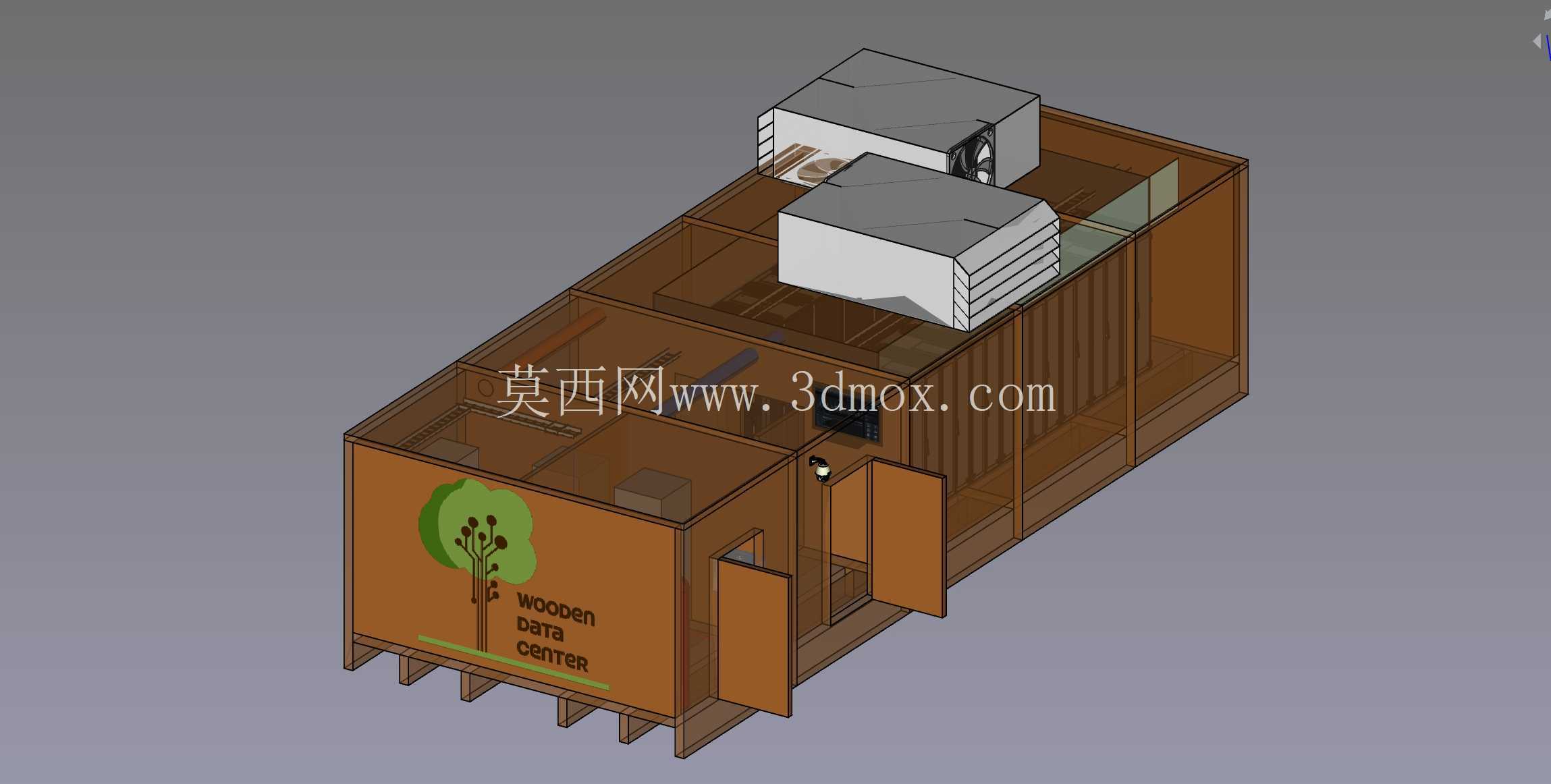

　　这套预制化数据中心单元采用正交胶合木作为主体围护结构材料，区别于传统钢制集装箱式数据中心，CLT材料本身具备良好的结构强度与隔热性能，可降低外围护结构的冷热桥效应，减少温控系统的能耗损失。整体结构划分为5个独立CLT功能模块，模块间采用标准化连接节点设计，可实现工厂预制后现场快速拼装，大幅缩短现场施工周期，适配边缘计算节点、临时算力部署、园区级算力补充等多种需要快速落地的应用场景。

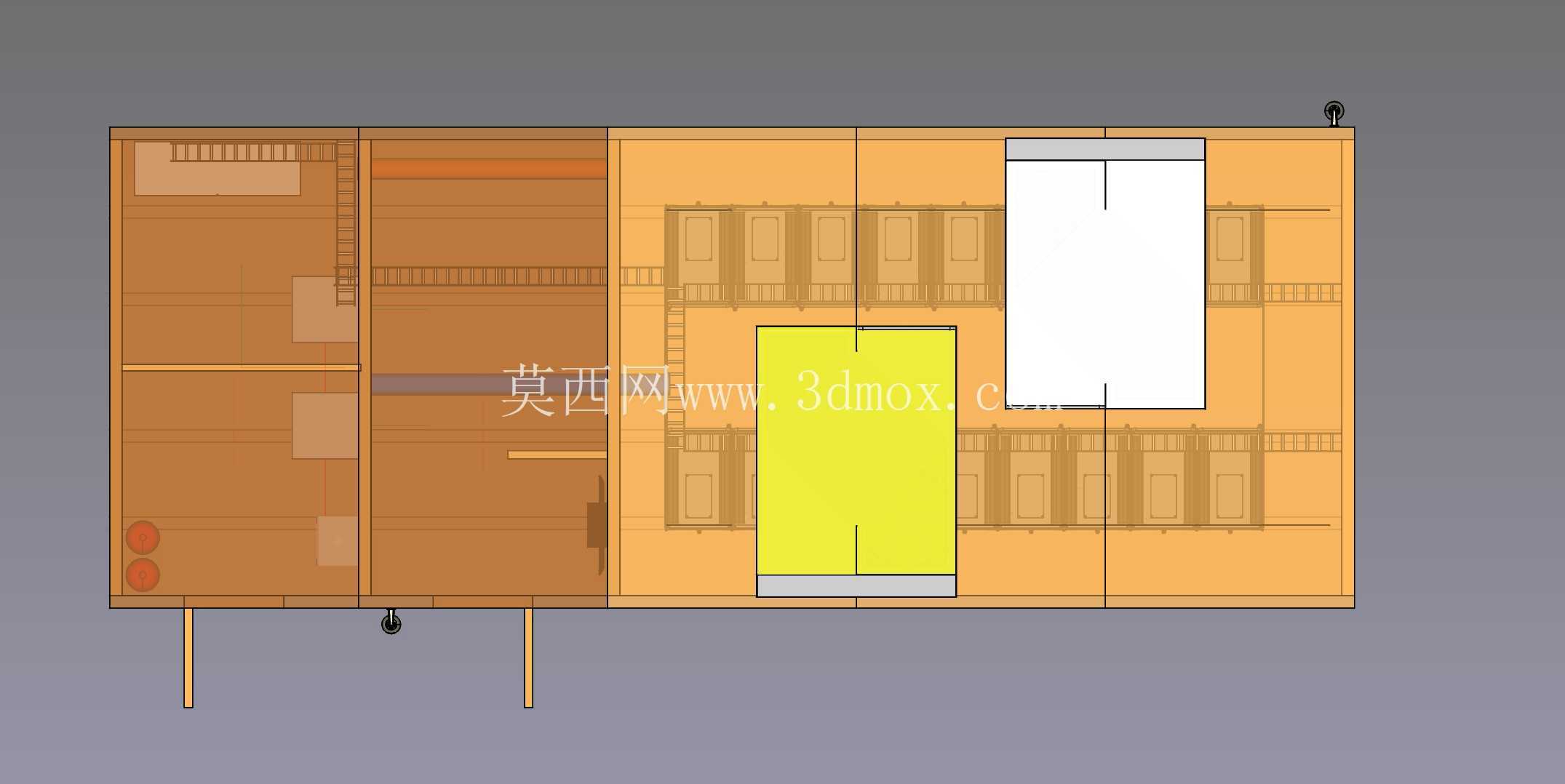

　　结构设计阶段充分考虑Tier32级物理安全要求，围护结构的抗冲击、耐火极限均满足对应等级数据中心的建设规范，模块底部设置架空支撑结构，既可以隔绝地面潮气对木结构的侵蚀，也为底部管线布设预留了充足空间，避免管线外露带来的安全隐患。单元内部可容纳18个标准服务器机架，总算力承载功率可达100kW，机架排布采用冷热通道分离布局，冷通道区域做封闭处理，配合间接自由冷却系统实现高效散热，在室外温度适宜的工况下可直接引入室外自然冷源，大幅降低制冷系统的电力消耗，相比传统精密空调制冷模式可降低三成以上的制冷能耗。

　　供电系统配置2套UPS不间断电源单元，单套UPS可覆盖全部IT负载10分钟以上的备电时长，为主配电系统切换、备用电源启动提供充足的缓冲时间，避免突发断电对IT设备造成损坏。主配电系统采用分层配电设计，从总进线到机架PDU形成三级配电保护，每级回路均设置独立的监测与保护装置，可实时采集各回路的电流、电压、功率参数，出现过载、短路故障时可快速切断对应回路，避免故障范围扩大。

　　通道区域设置完整的安全监测与消防系统，包含温湿度监测、烟雾探测、气体灭火装置，所有监测信号统一接入本地监控单元，可实时反馈舱内环境状态与设备运行参数，出现异常时可快速触发告警与对应处置机制。舱体设置多扇检修门，分别对应设备进出通道、运维操作通道，日常运维时可通过对应通道进入舱内操作，设备更换时可打开端部大尺寸检修门，满足标准服务器机架的进出需求。

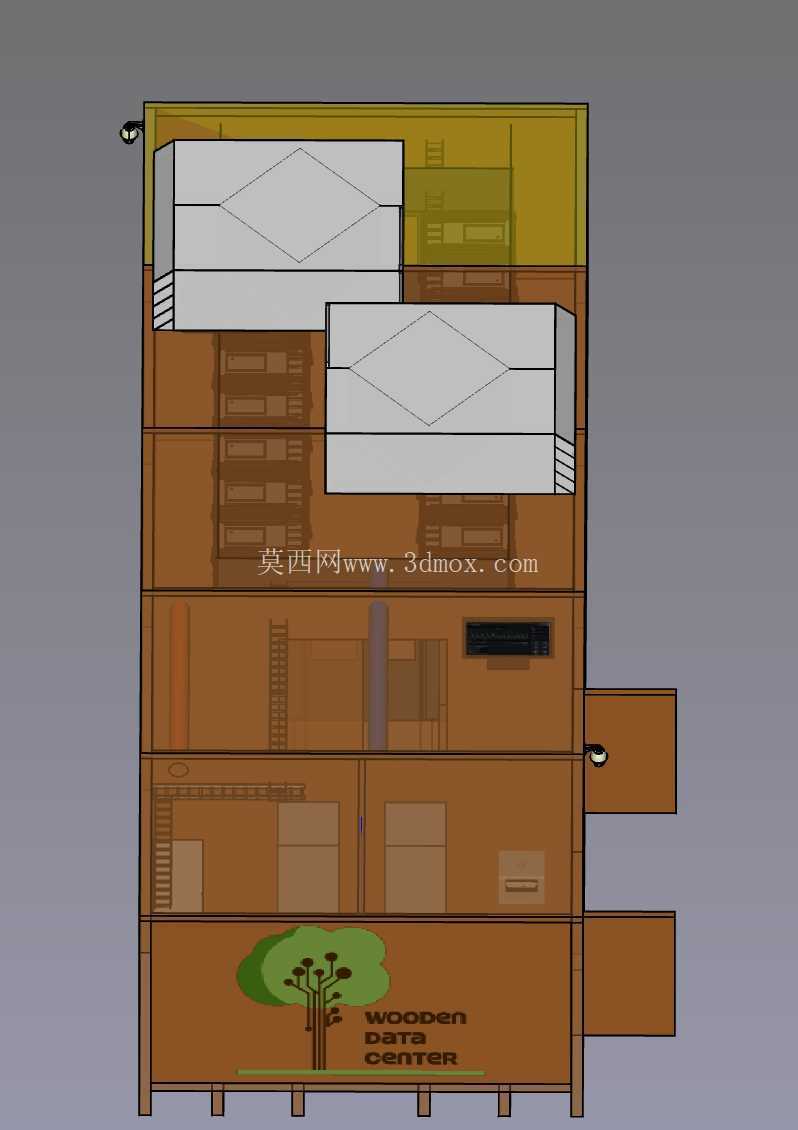

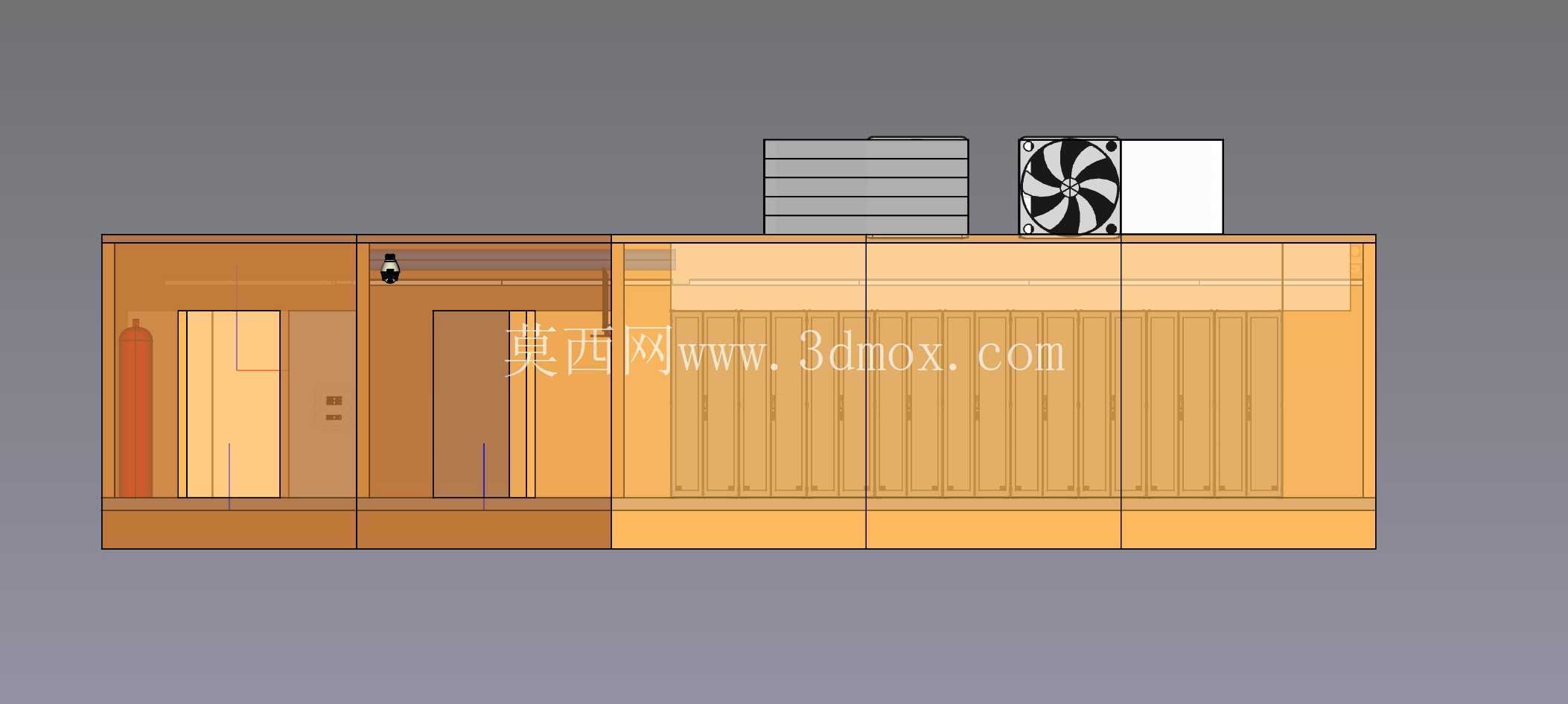

　　整体外形尺寸适配标准运输单元的边界要求，宽度1200毫米、深度方向预留充足的机架安装与操作空间，单个模块的重量控制在常规吊装设备的承载范围内，无需额外配置重型吊装设备即可完成现场拼装。结构设计阶段充分考虑木结构的连接可靠性，所有金属连接件均做防腐处理，避免不同材料接触产生的电化学腐蚀影响结构寿命，木结构表面做阻燃与防潮处理，提升长期使用过程中的稳定性。冷却系统的室外单元布置在舱体顶部，采用下沉式安装设计，既减少整体占用空间，也可避免室外单元运行时的振动传递到舱内影响服务器运行，顶部设置防水导流结构，避免雨水渗入舱内。舱内布线采用上走线与下走线结合的方式，强电线路与弱电线路分槽布设，避免电磁信号干扰影响IT设备的稳定运行。
