百兆瓦级OCP超导直流数据中心整体布局方案

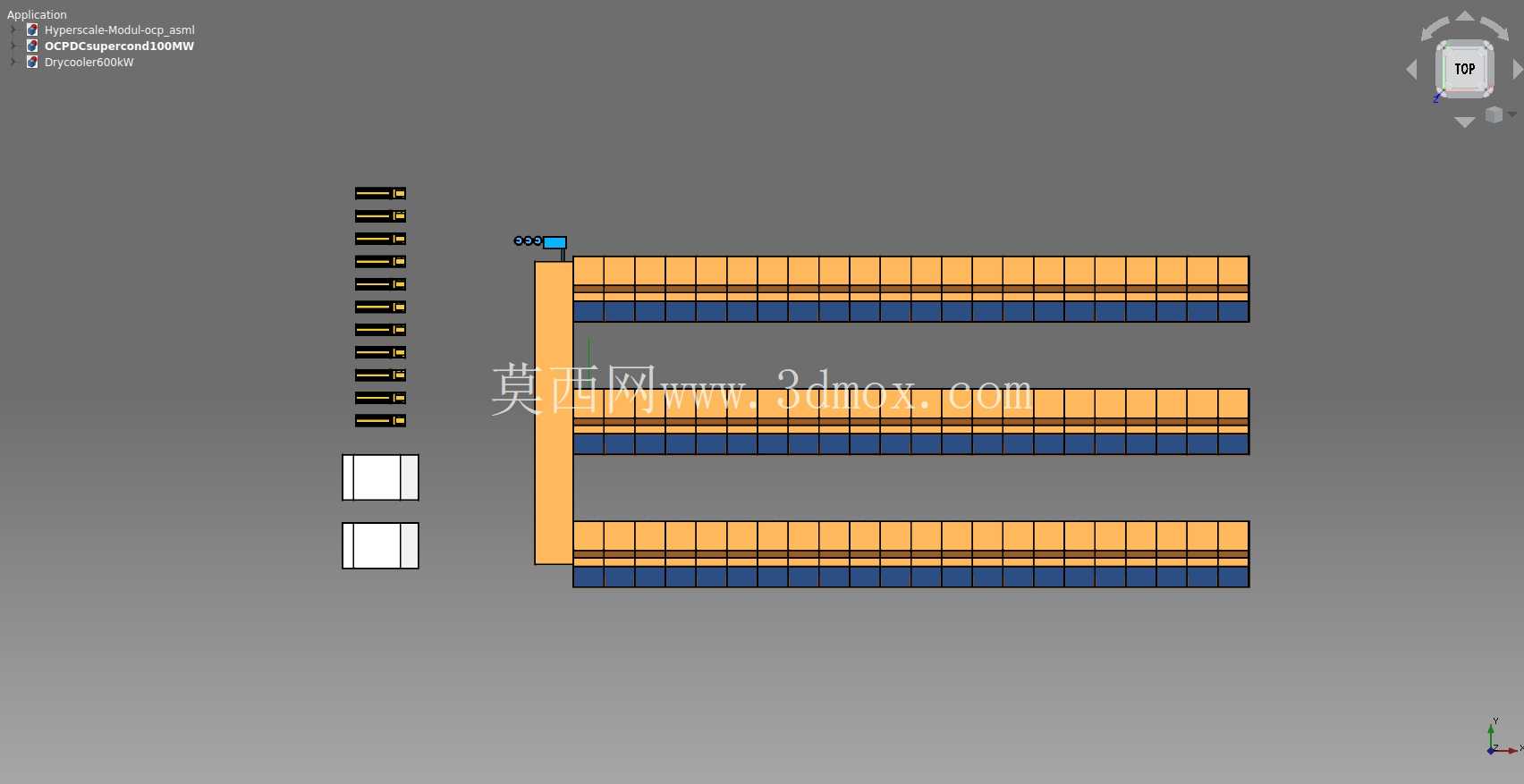

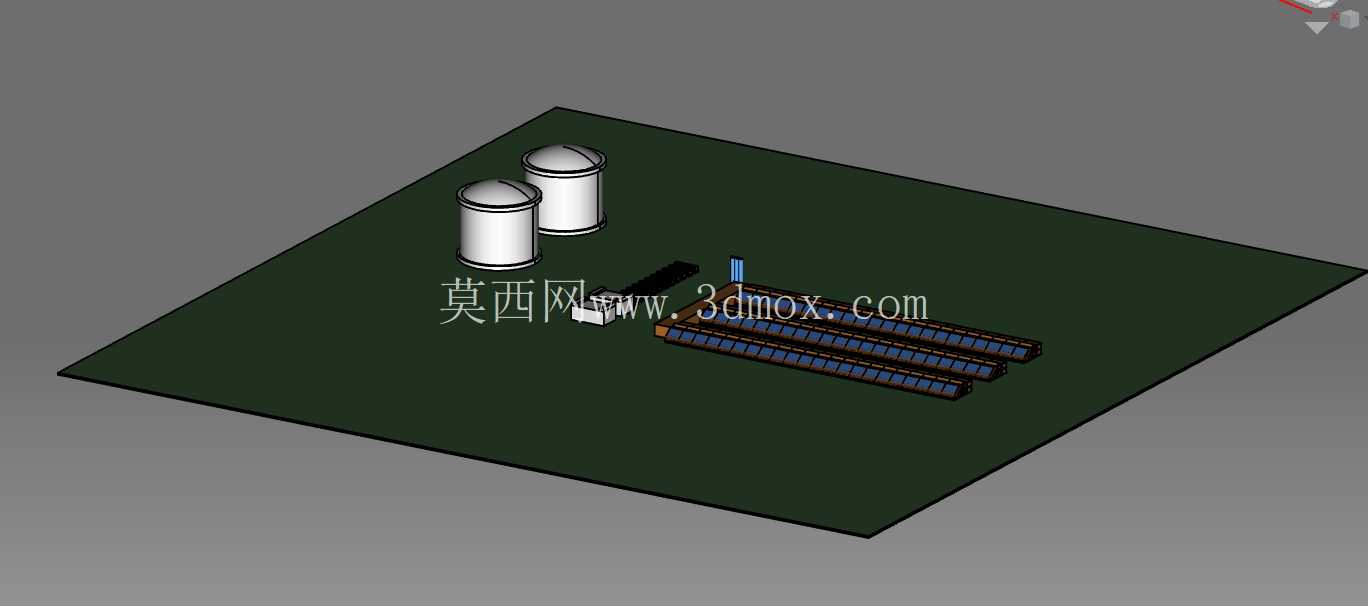

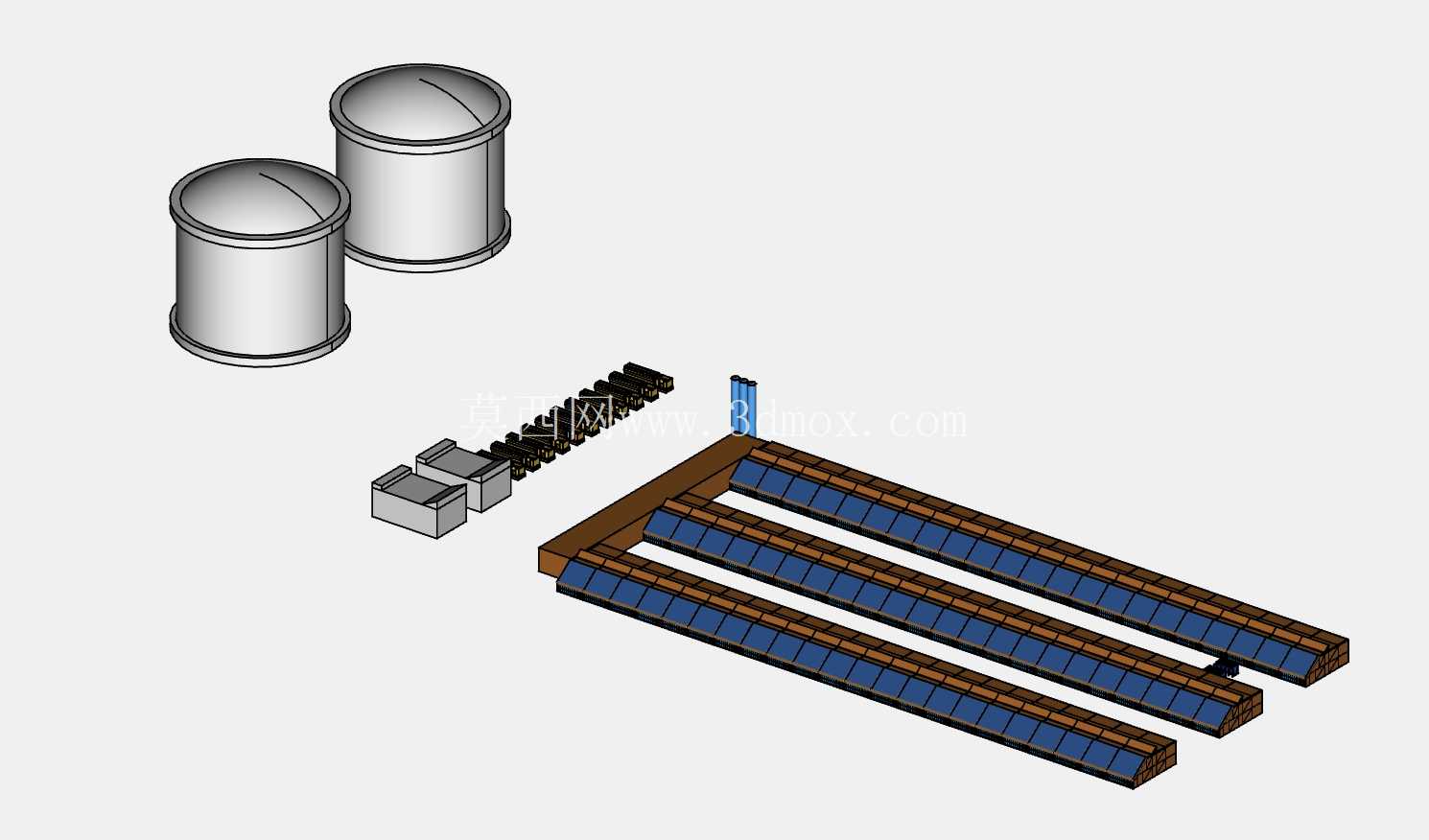

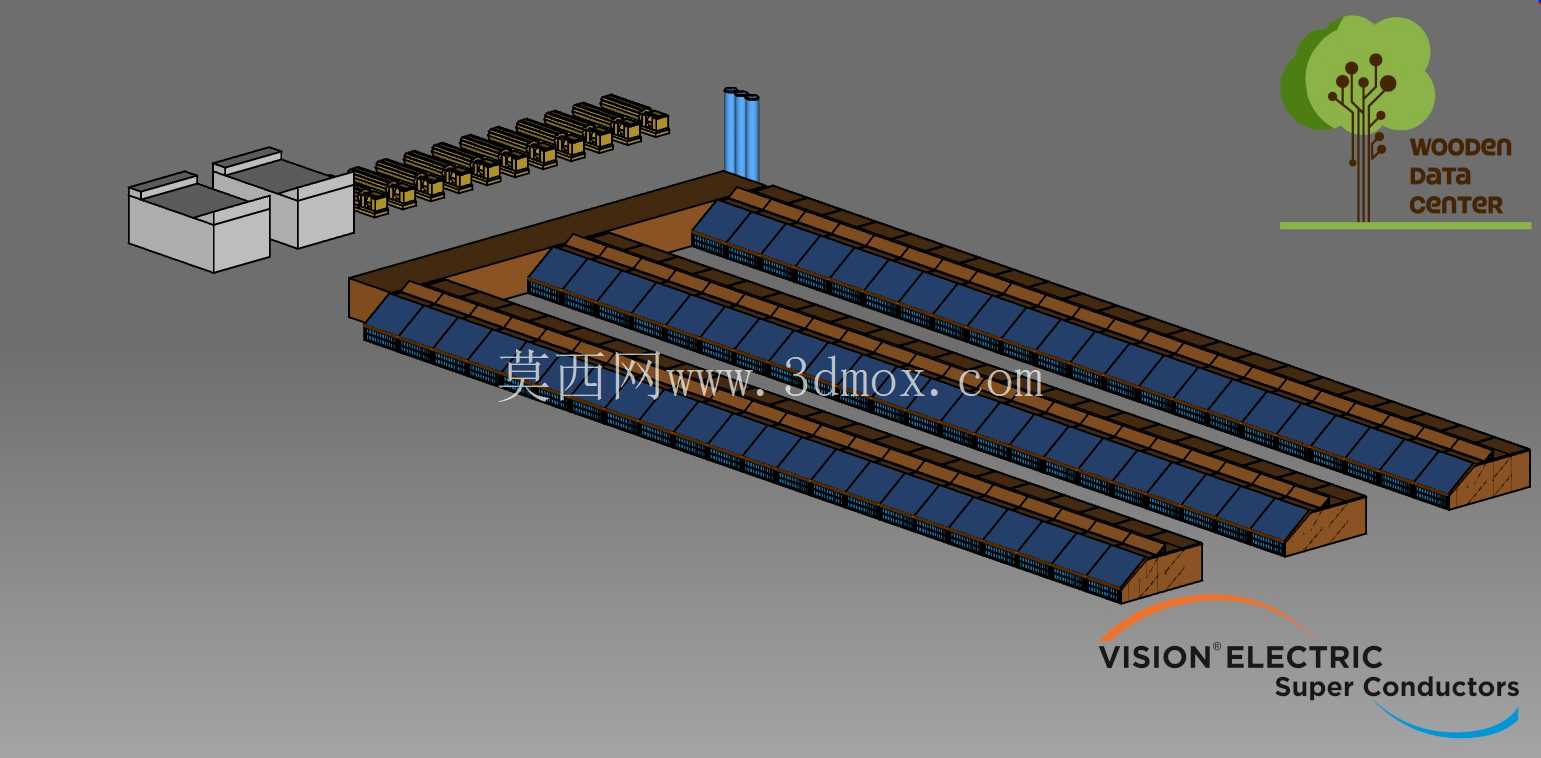

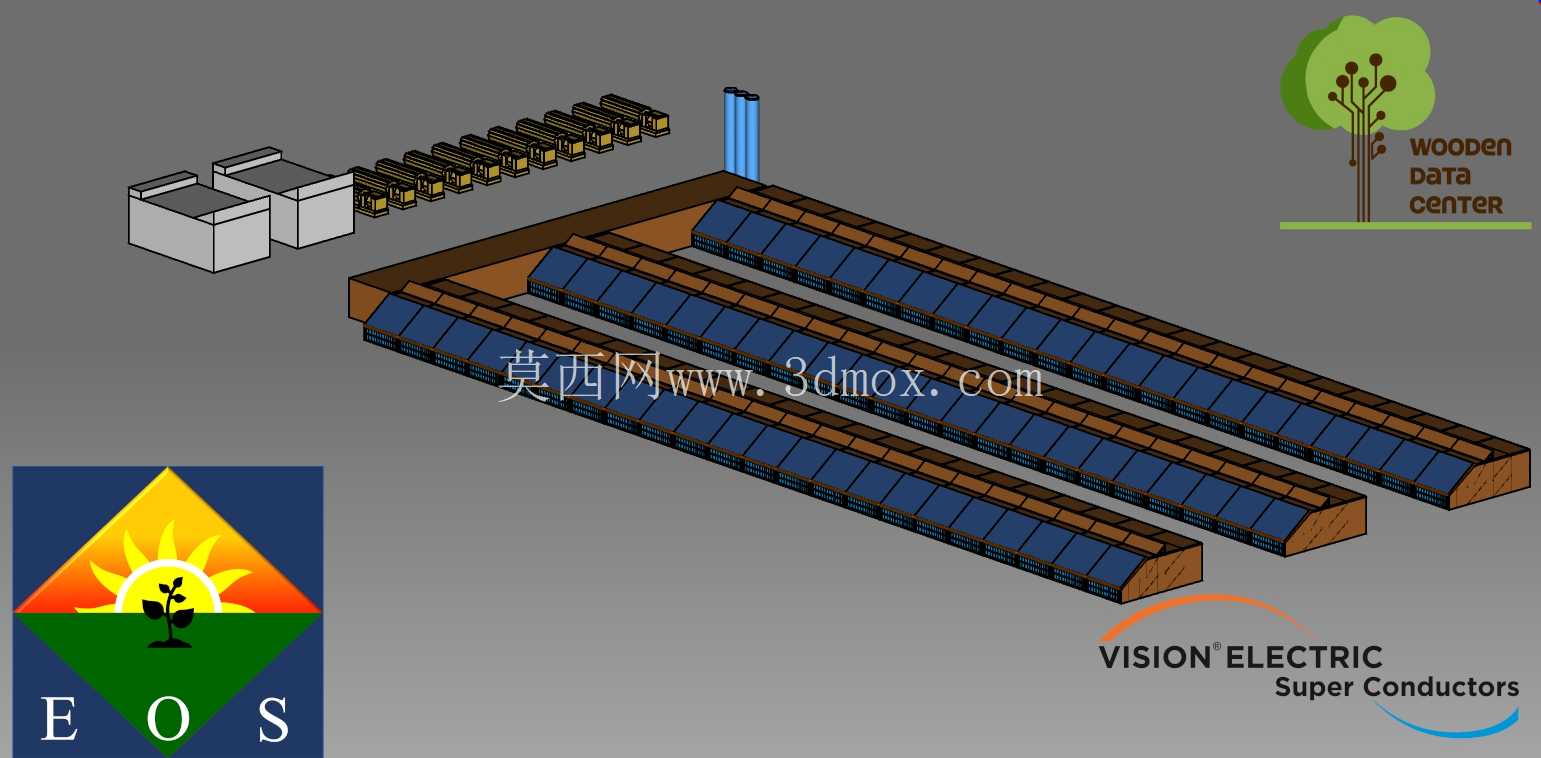

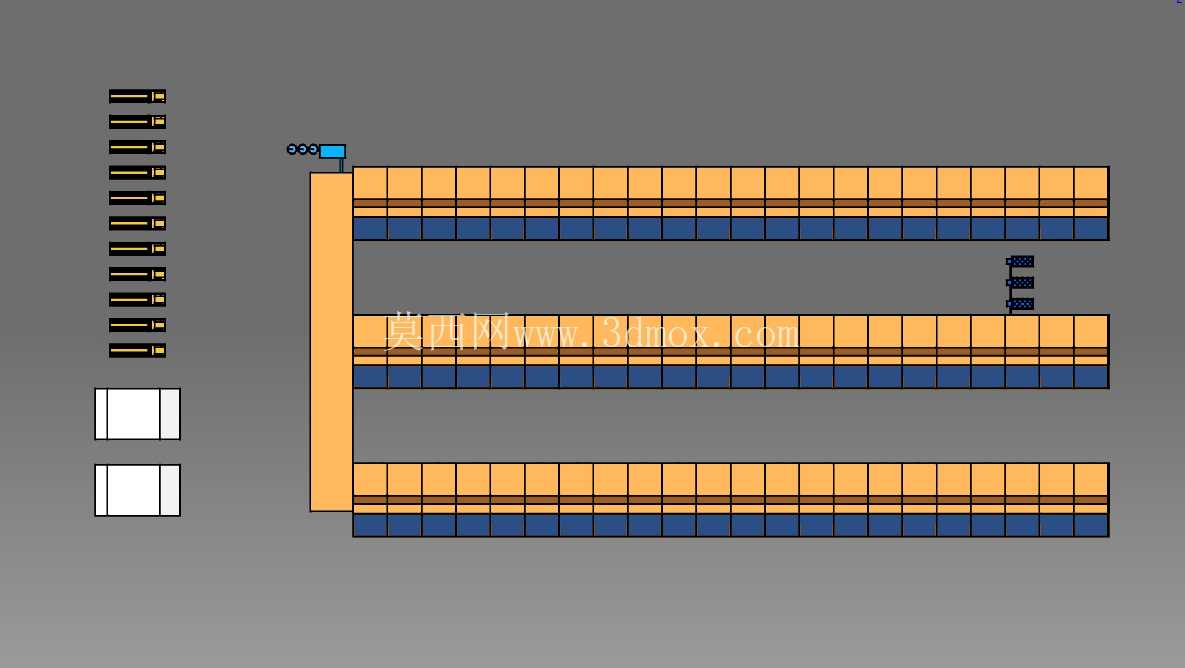

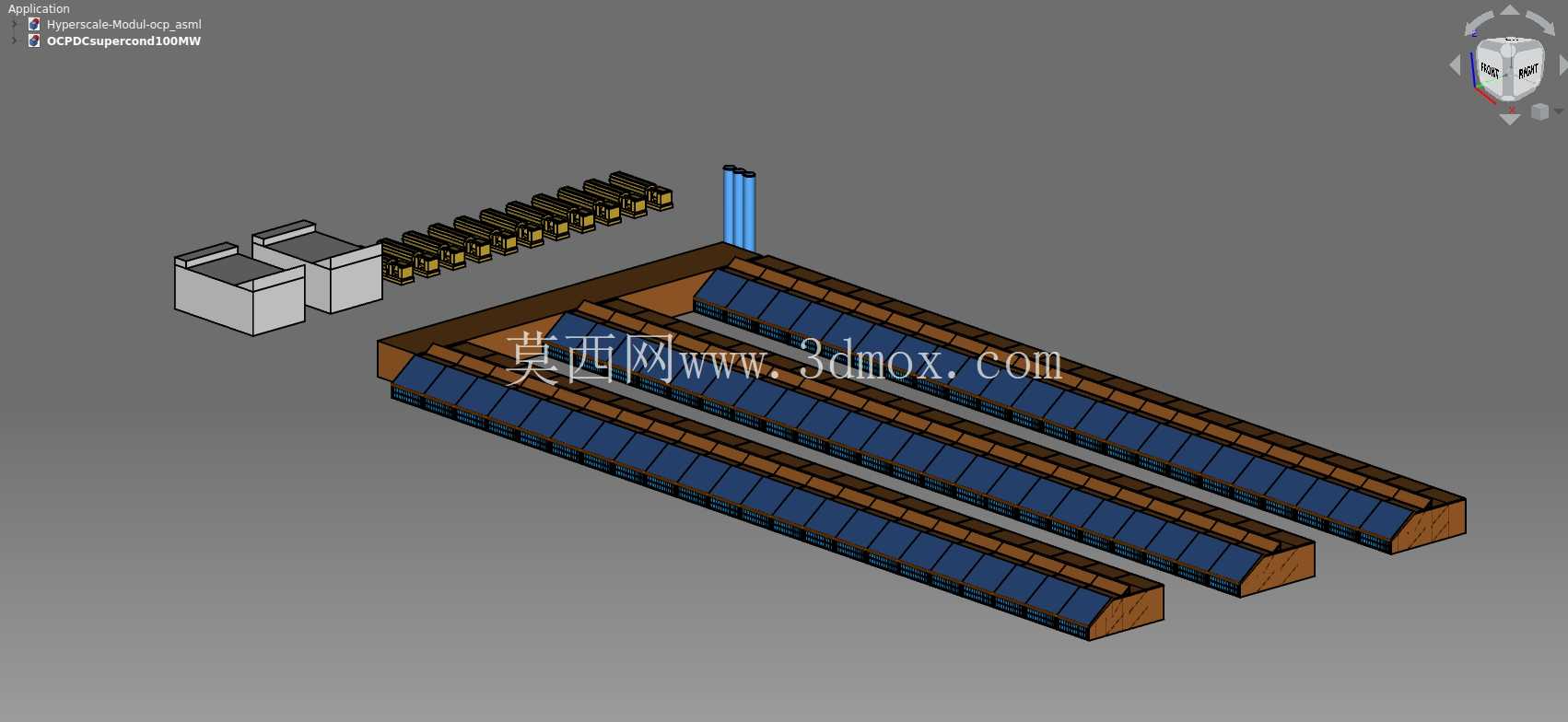

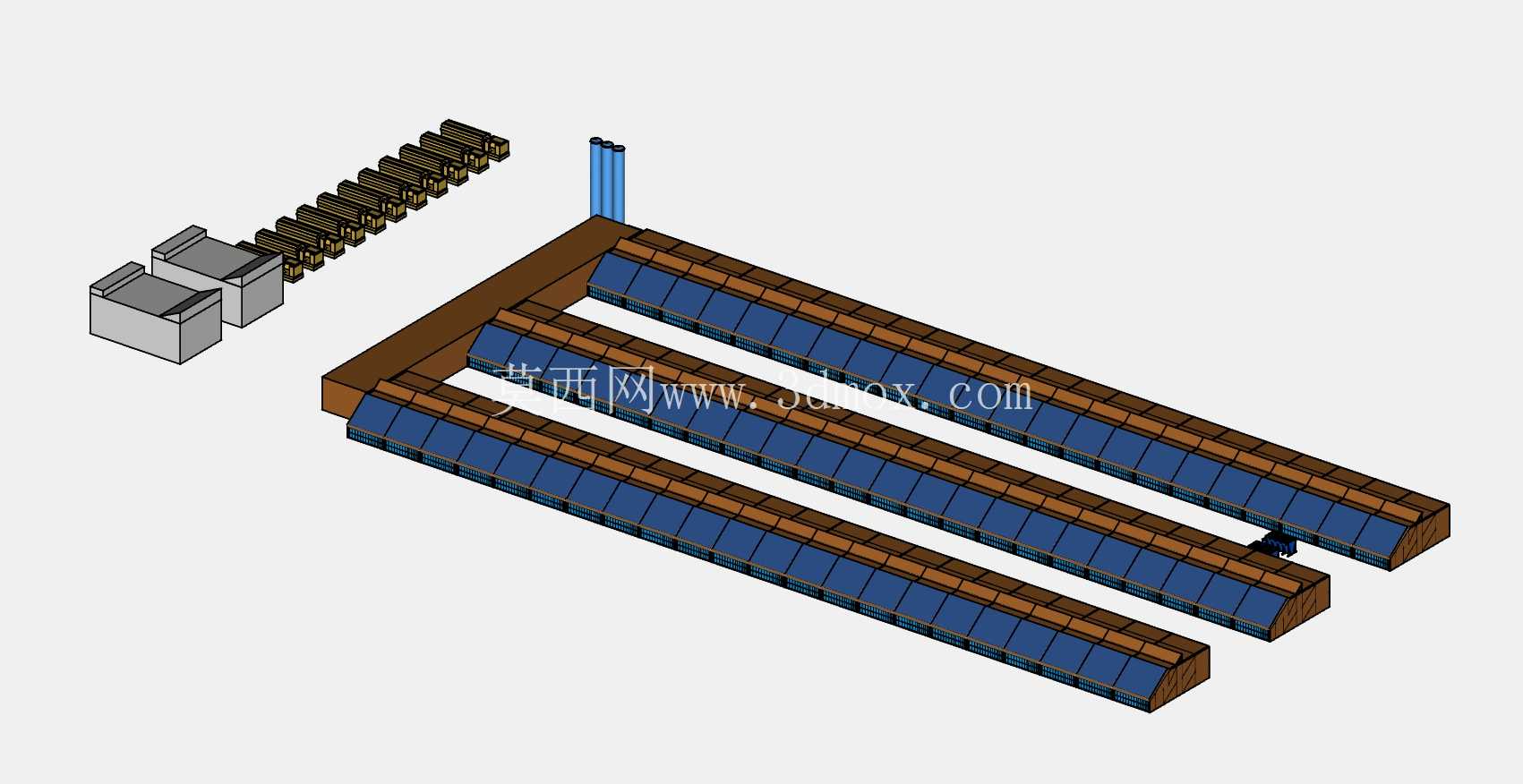

　　这套三维布局方案针对高密算力部署场景设计，核心解决传统数据中心在百兆瓦级负载下的输电损耗、散热瓶颈与空间利用率痛点，整体围绕OCP开放机架标准搭建，适配超导直流供电架构的落地需求。从整体布局来看，方案共规划4000个IT负载位，对应66组标准化OCP机架模块，每组机架沿纵深方向成排排布，预留了冷热通道完全隔离的物理边界，机架列间的维护通道宽度严格满足运维人员巡检、设备更换的操作空间要求，通道两端预留了大型IT设备进场的吊装与转运空间，避免后期扩容时出现动线堵塞问题。

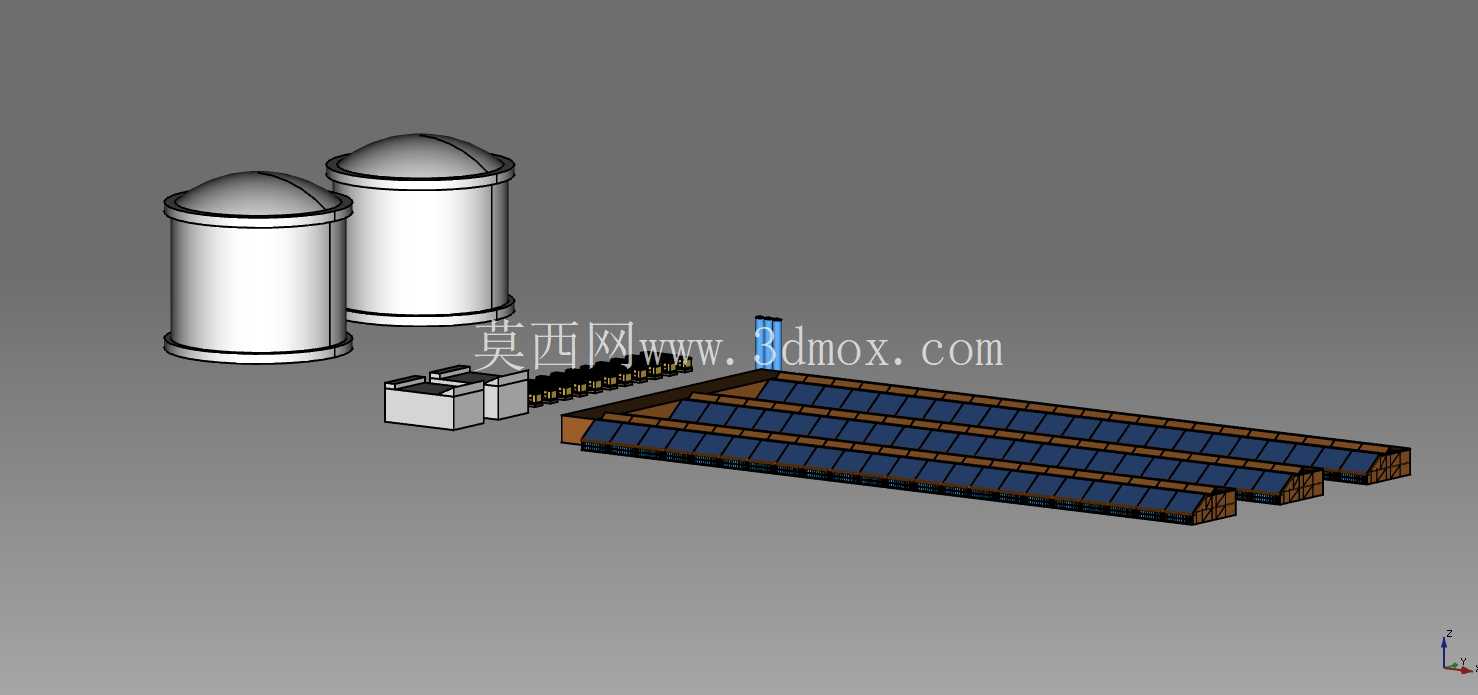

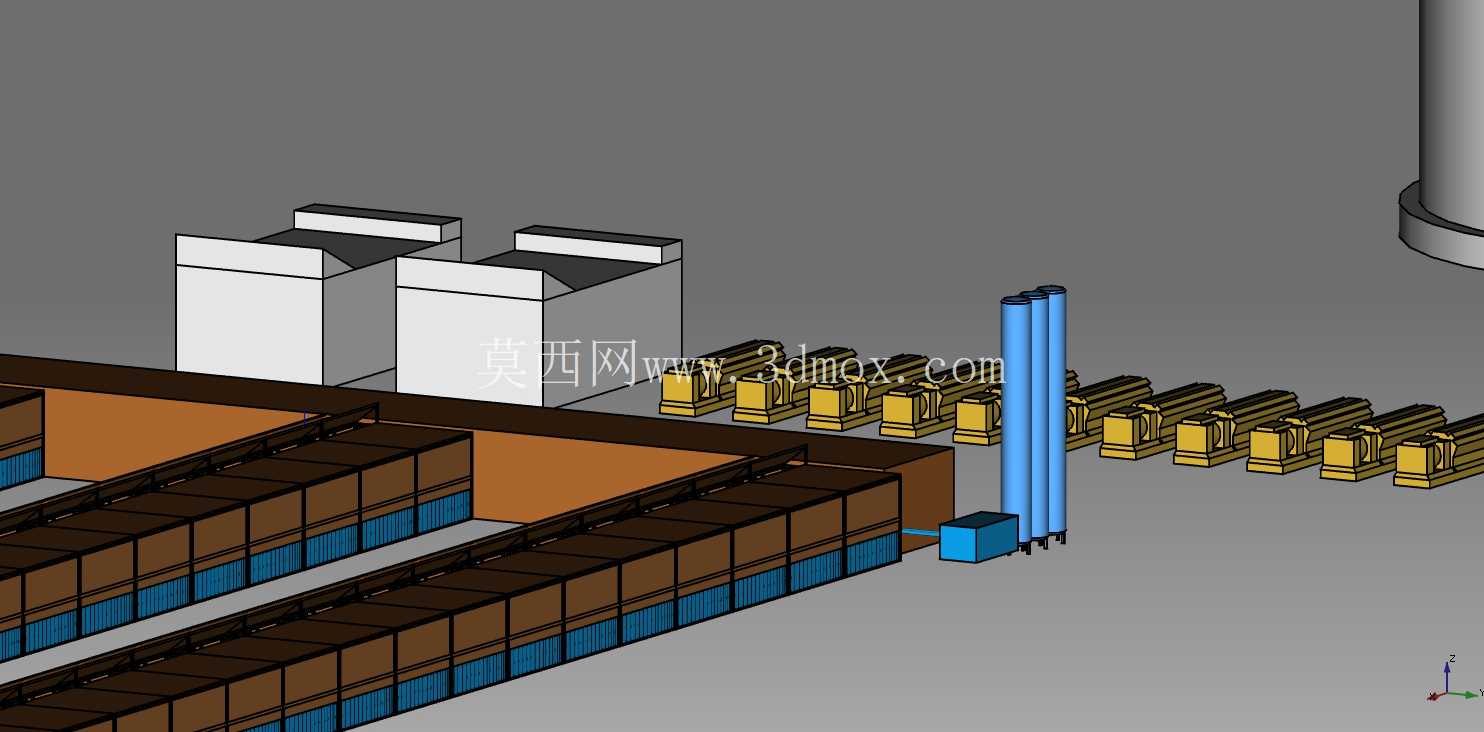

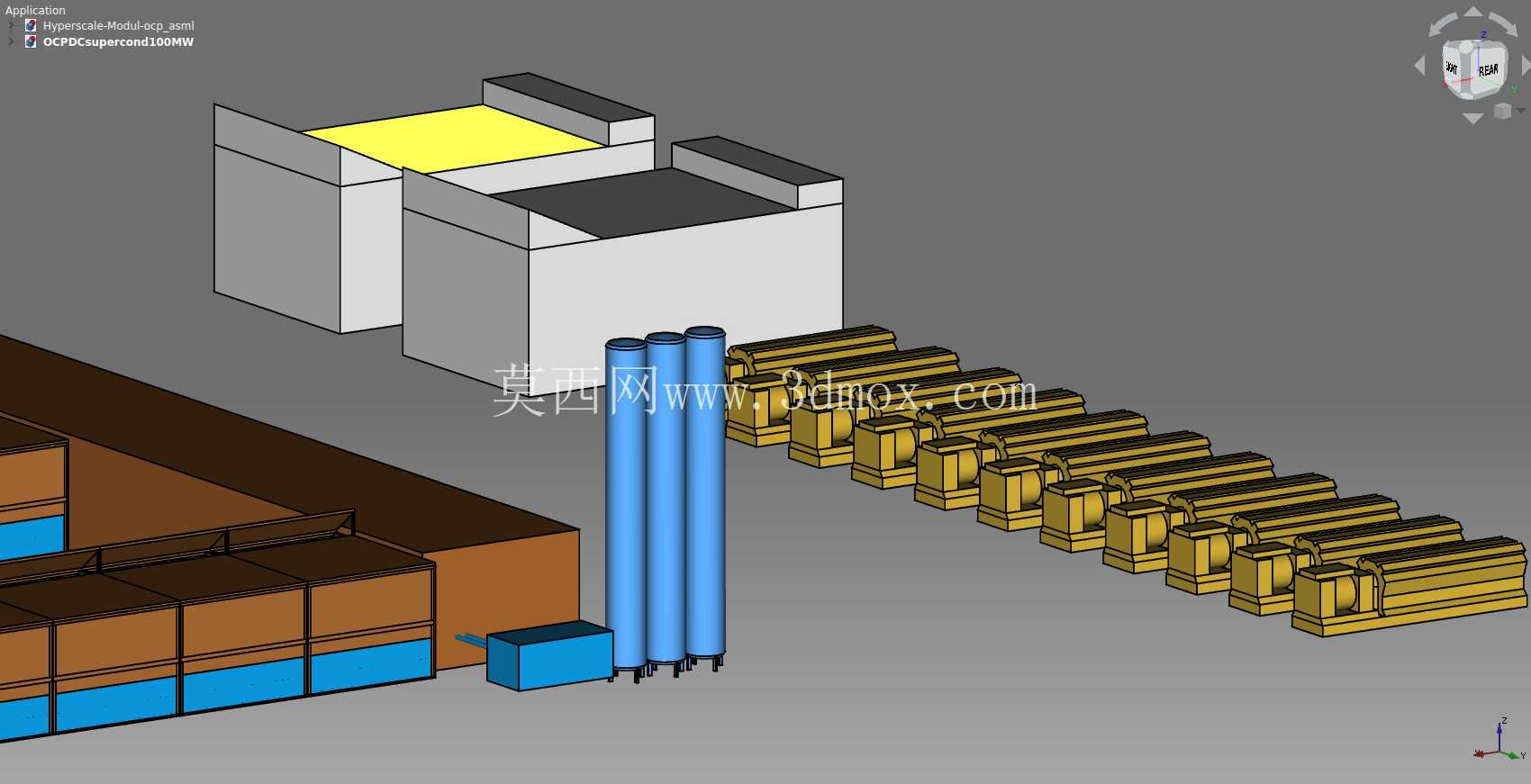

　　供电系统采用超导母线架构，母线沿机架列顶部的走线桥架敷设，全程配套真空过冷装置维持超导态工作环境，相比传统铜排输电方案，可将百兆瓦级负载下的输电线路损耗降低95%以上，母线的固定支架采用绝缘隔热材质设计，既满足结构承重要求，也隔绝外部环境热量向超导腔体传导，配套的超导母线接驳端子与每列机架的直流配电单元直连，省去了传统多级配电的转换环节，进一步压缩配电链路的损耗占比。供能侧配置1MWp太阳能电池板阵列与110MW燃气热电联产机组，形成多能互补的供能体系，光伏阵列布置在数据中心建筑的屋面区域，不额外占用地面部署空间，燃气机组的余热直接对接液冷系统的换热单元，实现冷热电三联供，能源综合利用效率较传统数据中心提升40%以上。

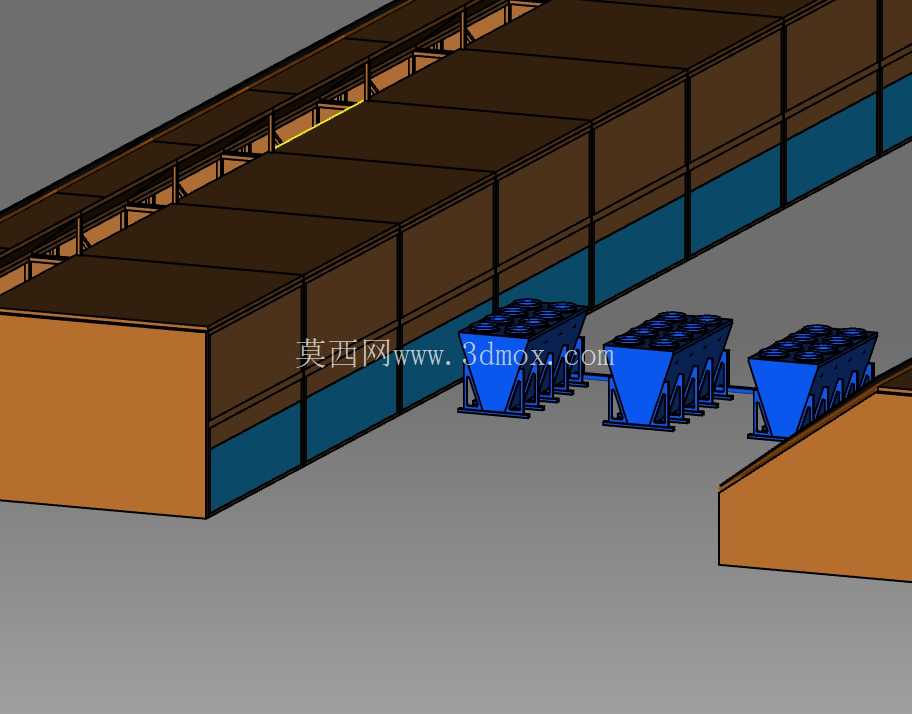

　　散热系统采用全浸没式液体冷却方案，冷却液管路沿机架底部的管廊敷设，与每个IT机柜的冷量分配单元快速对接，管路的转弯半径、接头位置均预留了足够的安装操作空间，避免后期管路维护时影响相邻机架的正常运行，整个液冷系统的换热终端与燃气机组的余热回收装置连通，将IT设备产生的废热回收后用于周边区域供暖，实现能源的梯级利用。建筑主体采用CLT正交胶合木模块化结构，所有预制构件的连接节点均在模型中做了精准对位，相比传统钢筋混凝土结构，建设周期可缩短60%，同时木结构本身的隔热特性能降低建筑围护结构的冷量损耗，建筑外围护的预留洞口位置与内部机架、母线、管路的排布完全对齐，避免后期施工时出现二次开洞破坏结构完整性的问题。

　　方案中还单独规划了配套的储能与电力调节模块区域，布置在主机房区的侧方，与主设备区采用防火隔墙分隔，模块内的设备排布满足直流系统的安全间距要求，预留了设备检修与更换的操作空间。整套模型的所有构件均按照实际工程尺寸建模，机架的安装固定点位、母线的吊装高度、管路的敷设坡度、建筑构件的拼接公差都做了精准还原，可直接用于项目前期的方案论证、施工动线模拟、各专业协同碰撞检查，也可作为同类型超导直流数据中心项目的布局参考模板，帮助设计人员快速梳理高密算力场景下的供能、配电、散热、建筑结构之间的协同逻辑，规避跨专业设计冲突带来的后期施工变更问题。
