低碳木质基站配套Ecopol通信塔及庇护设施

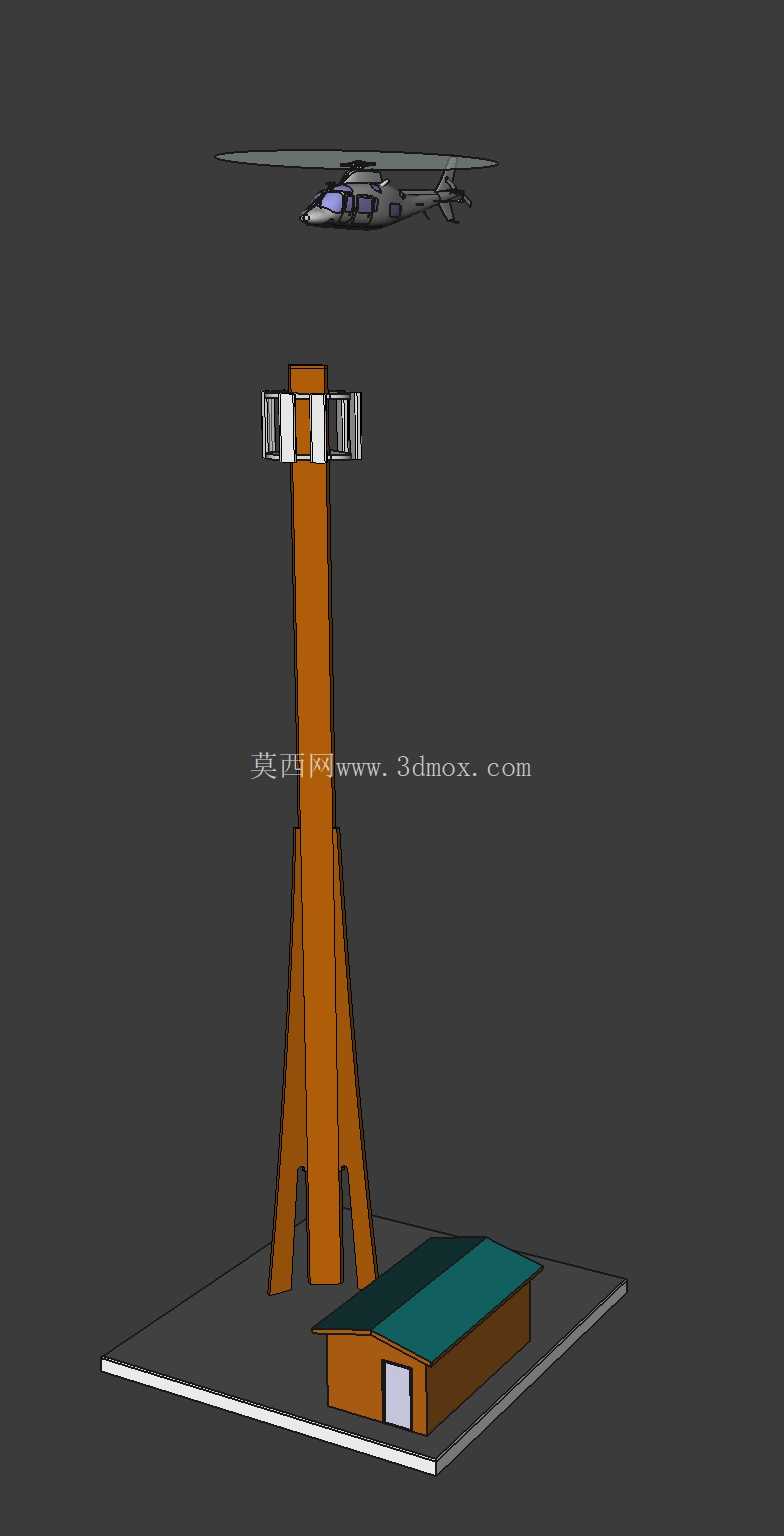

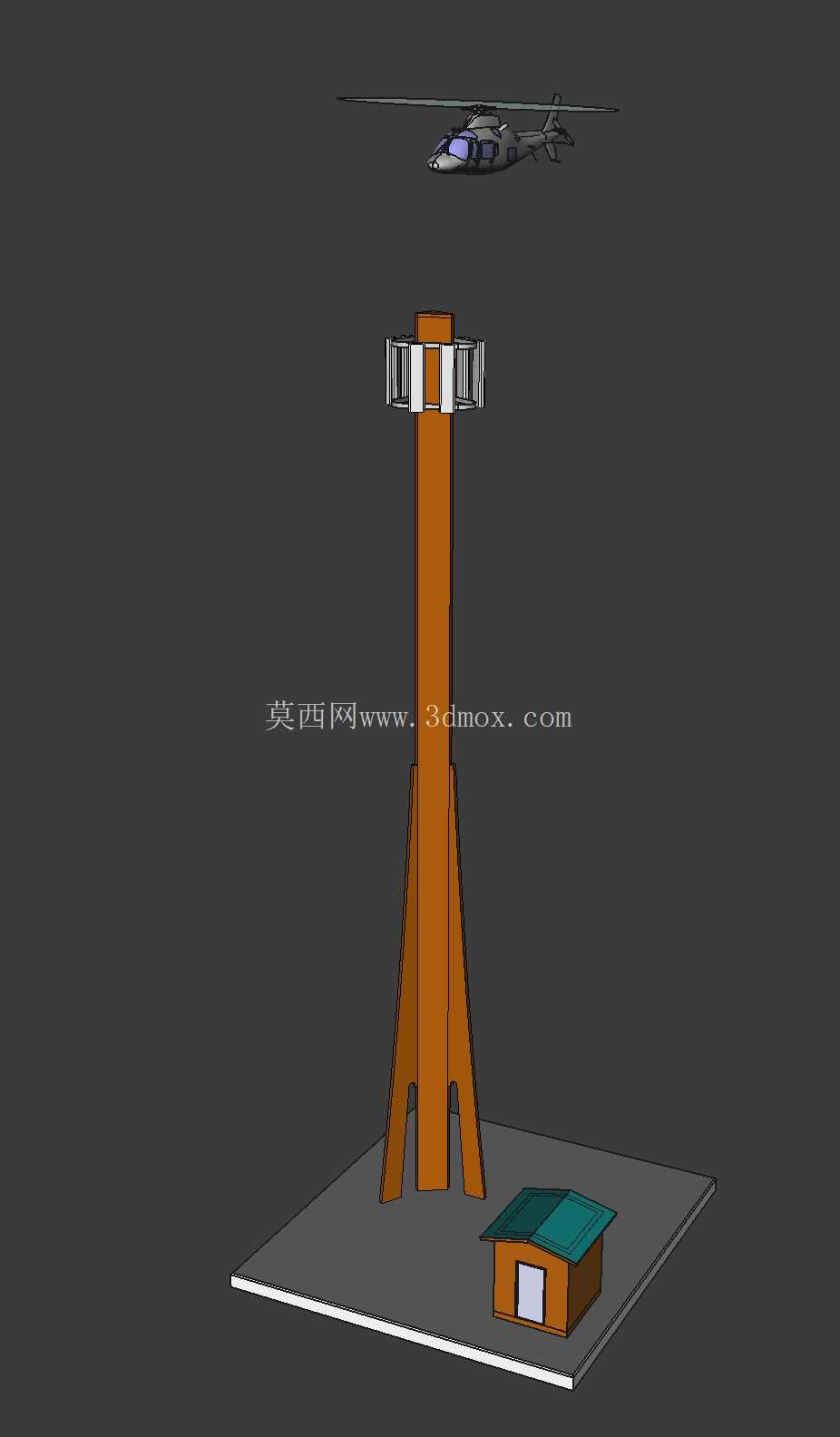

　　在通信基站建设领域，尤其是郊野、林区、生态敏感区域的站点部署中，传统钢制通信塔与砖混机房的组合，往往面临材料运输成本高、施工周期长、生态 footprint 偏大的问题，这套采用低碳生物基材料打造的Ecopol塔配套电信庇护设施，正是针对这类场景做的结构优化设计。从结构组成来看，整套设施分为高耸的通信塔体与地面配套庇护舱两个核心部分，塔体采用变截面桁架式支撑结构，底部为向外舒展的三瓣式支脚结构，直接落地固定在硬化基础平台上，支脚向上逐步收窄形成等截面的塔柱主体，顶部预留通信天线挂载平台，可适配多制式通信天线的安装需求，支脚的展开角度经过力学验算，既能在不额外增加拉线的前提下保证塔体抗风载、抗覆冰的结构稳定性，又能减少基础开挖的占地面积，降低对站点原生地表的破坏。

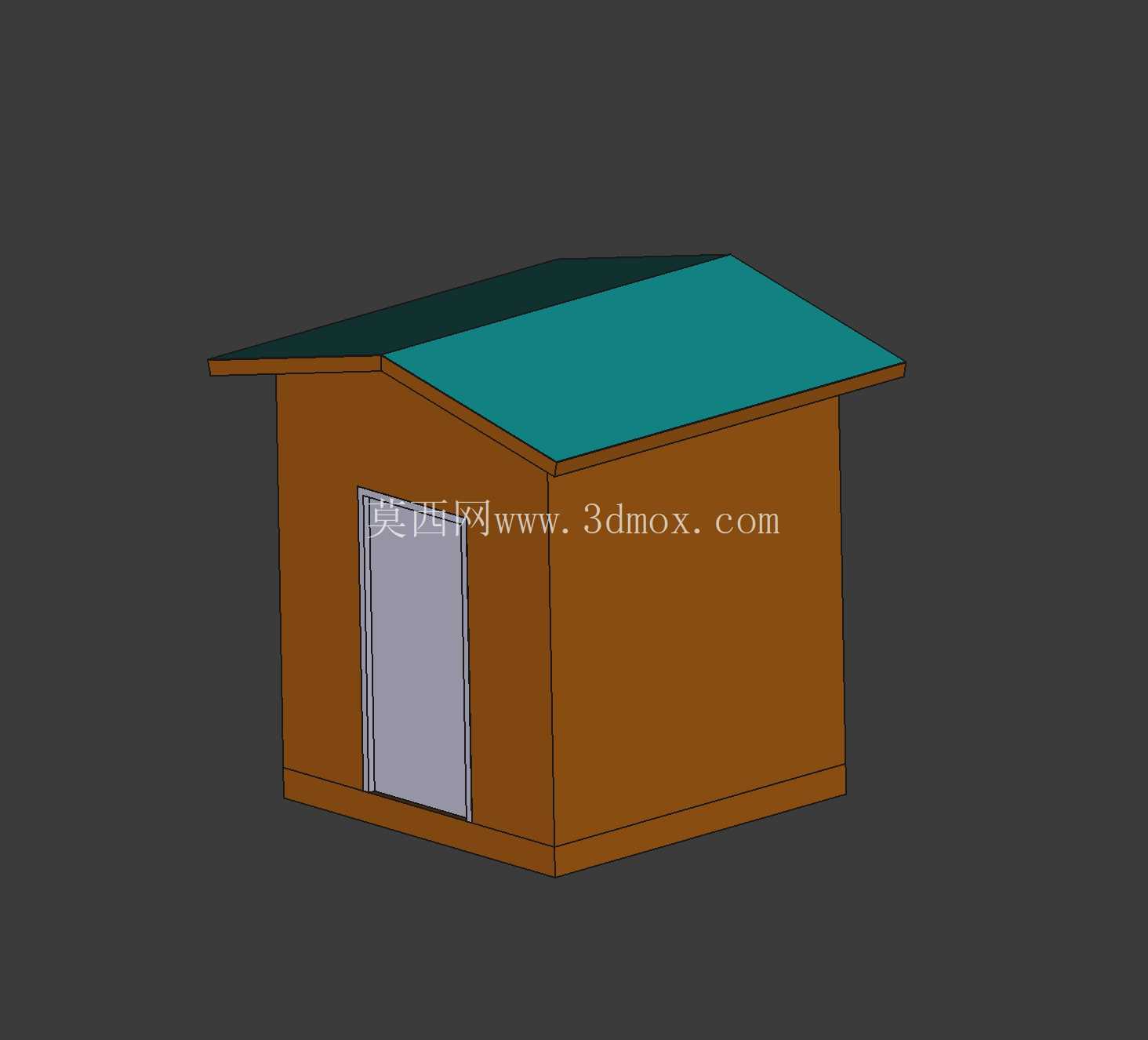

　　地面的庇护舱采用单坡斜顶的紧凑型布局，整体为矩形舱体结构，斜顶设计可快速排走雨水与冬季积雪，避免顶部积水渗漏，舱体侧面预留设备进出的检修门，内部空间可容纳基站BBU设备、电源模块、传输设备以及配套的温控、配电单元，满足基站收发信设备的全天候运行防护需求。设计思路上全程围绕低碳材料的应用特性展开，主体结构采用CLT正交胶合木这类工程木质材料，相比传统钢制塔架与砖混机房，材料生产阶段的碳排放大幅降低，符合通信行业scope3范畴的减排要求，同时木质材料本身自重较轻，不需要大型吊装设备即可完成现场组装，在山区、林区等大型机械无法进入的站点，可通过人力或小型运输工具完成构件转运，大幅降低偏远站点的建设难度。

　　从安装边界来看，塔体底部支脚的展开范围控制在小尺寸硬化平台内，不需要额外征用大面积土地，庇护舱紧邻塔体支脚布置，缩短了塔上天线到舱内设备的馈线长度，减少信号传输损耗的同时也降低了线缆材料的用量。结构细节上，木质构件的连接节点采用预制金属嵌件的方式，避免木材直接开孔造成的结构强度损失，同时所有外露木质表面都做了耐候防腐处理，可适应户外高温、高湿、紫外线照射的复杂环境，保证结构使用寿命满足通信基站的长期运行要求。庇护舱的墙体采用多层复合木质结构，中间填充保温隔热材料，相比传统彩钢板机房，木质结构的热惰性更好，可降低舱内温控设备的能耗，进一步降低站点全生命周期的碳排放。

　　塔体顶部的天线挂载平台做了模块化设计，可根据不同运营商的设备挂载需求调整安装位，支持5G、6G多制式天线以及BTS设备的灵活部署，不需要对塔体主体结构做二次改造。在实际应用场景中，这类设施尤其适合部署在自然保护区、森林公园、乡村生态区域等对景观协调性、生态保护要求较高的站点，木质结构的外观可与周边自然环境更好融合，避免传统钢制塔架的突兀感，同时材料本身可回收降解，站点退役后不会产生大量难以处理的建筑垃圾。从结构建模的角度来看，整套模型还原了木质构件的拼接逻辑、塔体的力学支撑结构以及庇护舱的内部空间布局，可直接用于通信站点的方案展示、结构受力验算参考以及预制构件的生产下料参考，建模过程中对木材的各向异性受力特点做了对应简化，保证结构仿真阶段的参数匹配度，同时对安装节点的细节做了还原，可直接导出构件加工图用于预制生产。
