适配Nema17电机的2020型材安装固定支架

　　在桌面级自动化设备、小型数控滑台、3D打印运动机构以及轻载传动模组的搭建过程中，步进电机的安装定位精度直接决定了整套传动系统的运行稳定性，这款适配Nema17规格步进电机的安装支架，正是针对2020系列铝型材搭建的轻量化设备框架开发的专用固定构件。从实际应用场景来看，这类支架广泛出现在小型皮带传动滑台、丝杠进给模组、多轴桌面机械手的动力端安装位，用来抵消电机运行时产生的径向振动与轴向反作用力，避免电机输出轴与传动轮系出现同轴度偏差，长期运行下也能减少传动带跳齿、丝杠卡顿这类常见故障。

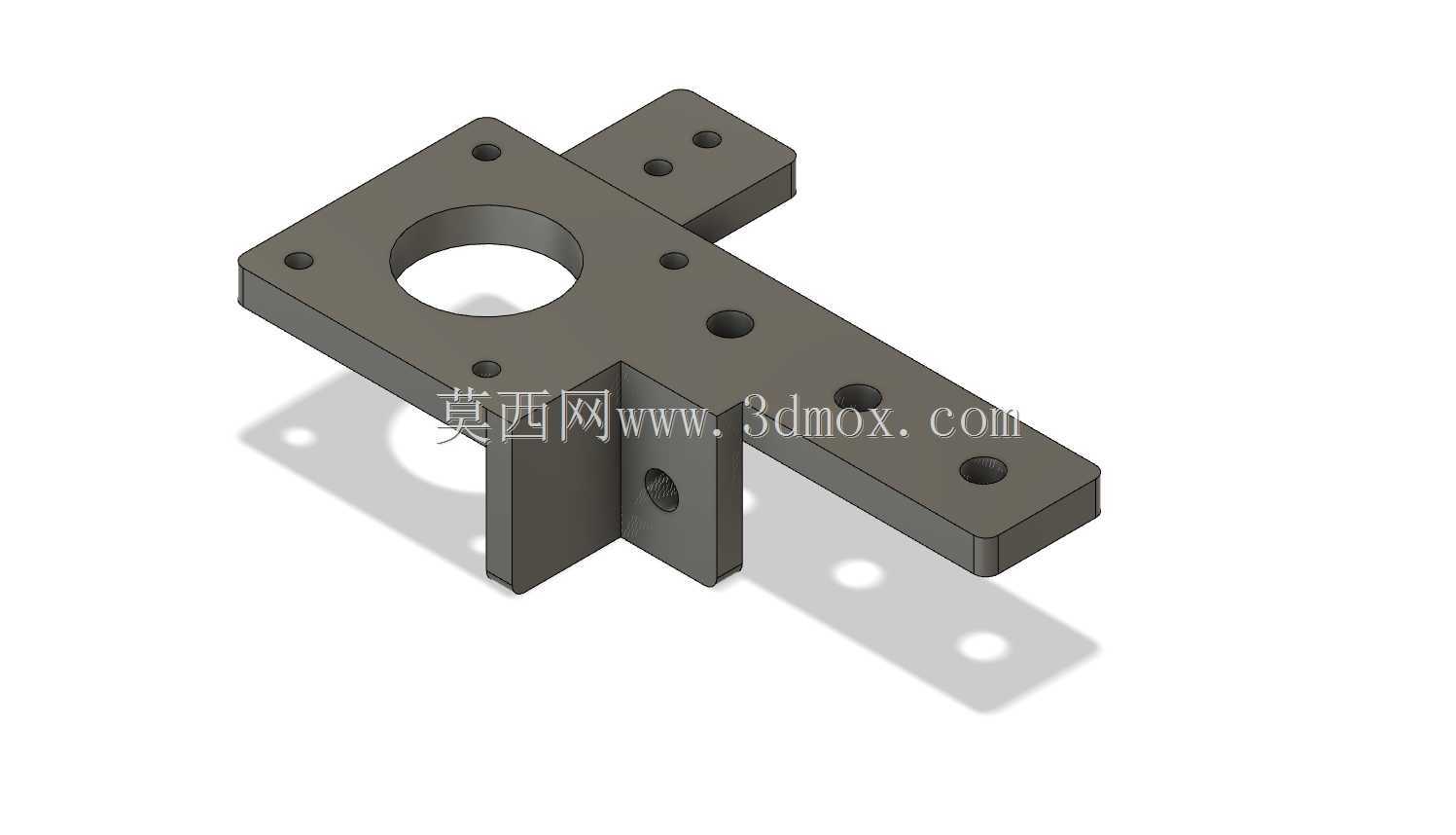

　　从结构设计思路上，这款支架没有采用多余的冗余结构，整体以平板折弯加局部加厚的形式实现刚性支撑，主体承载板上预留的大尺寸通孔刚好匹配Nema17电机的前端止口尺寸，安装时电机前端定位凸台可以直接嵌入孔位，不需要额外做同轴度校准，四个对应电机安装孔位的沉孔设计，能让内六角螺丝完全沉入板面，不会出现螺丝头凸起干涉周边运动部件的问题。支架延伸出的两个正交方向的安装臂，分别对应2020铝型材的槽宽尺寸，臂上预留的安装孔位间距完全匹配型材槽口的中心距，不管是将电机垂直安装在型材端面，还是平行固定在型材侧面，都不需要额外加工转接板，直接用T型螺母就可以完成锁紧固定。

　　考虑到实际装配中的公差适配问题，支架的垂直折弯处做了局部的加强筋结构，这个位置是整个支架受力最集中的区域，电机启停瞬间的冲击载荷会全部作用在折弯拐角处，加厚的加强筋结构可以避免长期受载后出现折弯角变形，导致电机轴倾斜。支架侧面预留的顶丝孔，是针对带键槽的电机输出轴设计的，当传动轮或者联轴器套入电机轴后，可以通过这个孔位拧入顶丝，对传动件做二次锁紧，防止高速正反转时传动件从轴端滑脱。

　　从安装边界尺寸来看，支架整体的外轮廓尺寸完全适配2020型材的安装空间，横向安装臂的长度刚好覆盖型材的两个相邻槽位，纵向支撑臂的高度不会超出Nema17电机的本体厚度，安装完成后电机本体与型材表面的间隙控制在合理范围，既不会因为间隙过小导致电机散热受阻，也不会因为间隙过大增加整个动力端的悬伸长度，增大轴系的弯曲力矩。支架上所有安装孔的位置度公差控制在0.1mm以内，能保证电机安装完成后，输出轴的中心高与配套的传动轮、导轨滑台的运动面保持平行，不需要额外加调整垫片来校准同轴度，对于快速搭建模块化设备的场景来说，能大幅减少装配调试的时间成本。

　　在实际选型使用时，这款支架适配的Nema17电机是轻载自动化设备里最常用的42系列步进电机，扭矩范围覆盖0.2N·m到0.6N·m，刚好匹配2020型材搭建的设备的负载能力，不会出现支架刚性不足或者选型过剩的问题。支架的安装面都做了铣平处理，表面平面度控制在0.05mm以内，和电机端面、型材表面贴合时不会出现缝隙，锁紧螺丝后受力均匀，不会因为局部贴合不实导致电机安装倾斜。不同于通用的L型转接支架，这款支架的多臂结构可以同时实现两个方向的固定，在一些需要电机悬空安装的场景下，两个方向的锁紧点能形成更稳定的支撑结构，比单臂固定的支架抗振动能力提升40%以上，设备运行时的电机端振动噪音也会明显降低。
