工业激光传输用QBH光纤连接插座结构

　　在高功率工业激光加工设备的光路搭建环节，光纤输出端与加工头的连接可靠性直接决定了光束传输稳定性，QBH规格的光纤插座正是承担这一连接功能的核心对接部件，广泛应用于光纤激光切割机、激光焊接机、激光熔覆设备以及激光打标系统的光路接驳位置，是激光加工装备中连接光纤输出端与光学加工头的标准接口载体。从实际工况适配来看，这类插座需要同时满足光路同轴精度保障、连接锁紧可靠性、侧部气路或冷却回路接驳、安装面密封适配等多重需求，日常生产中如果接口对接精度不足，很容易出现光束偏折、回返光烧毁光纤端面、连接松脱导致光路中断等问题，直接造成加工废品甚至核心光学器件损坏。

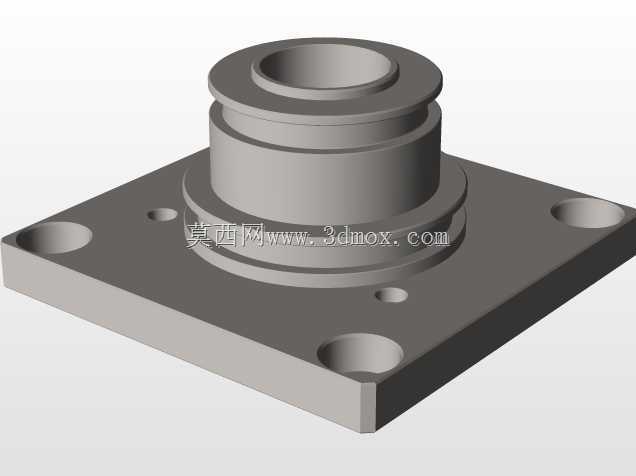

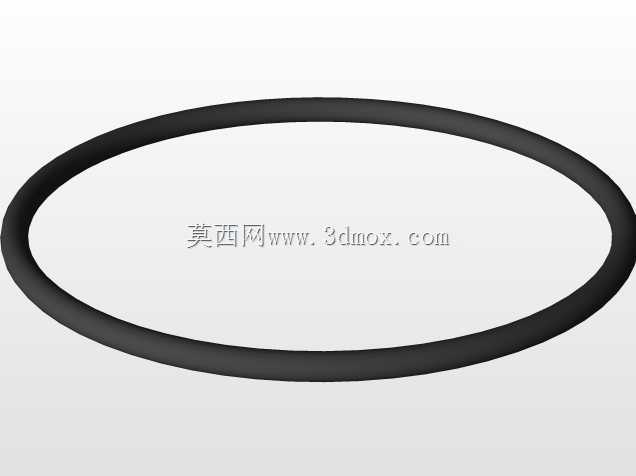

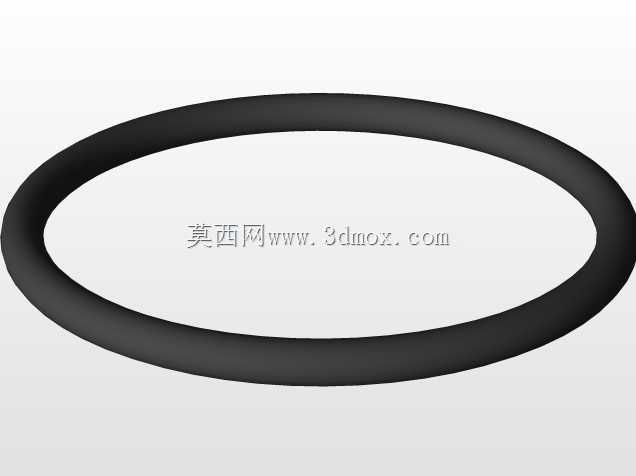

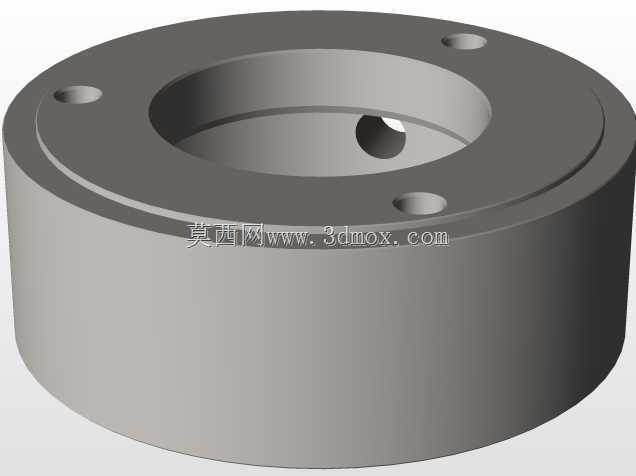

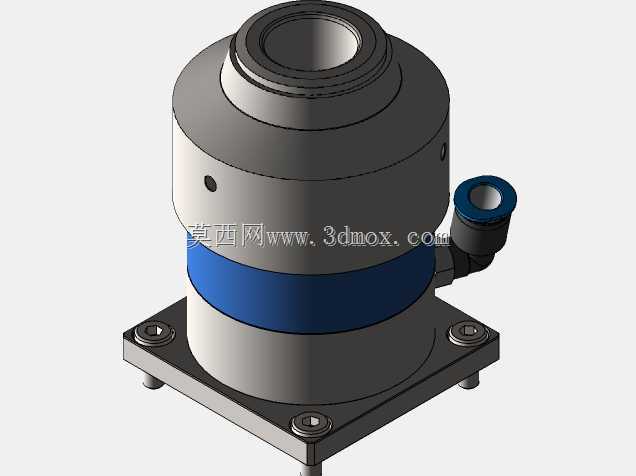

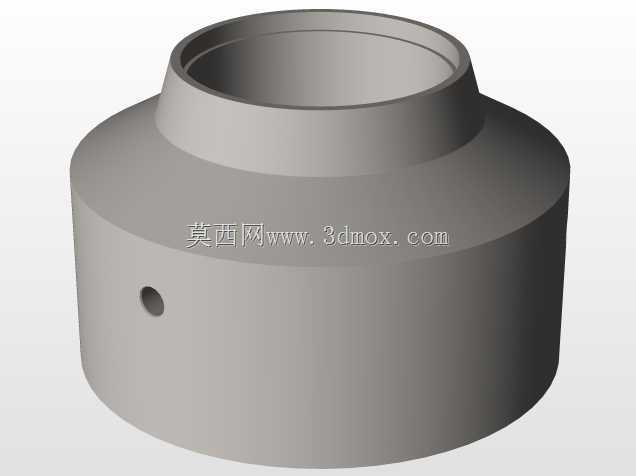

　　当前呈现的这款QBH光纤插座结构，主体采用阶梯式圆柱同轴布局，底部设置方形安装法兰，法兰上预留四个对称分布的沉头安装孔，可直接通过内六角螺栓固定在激光加工头的入射端安装基面，安装时需保证法兰端面与加工头内部光路的入射端面垂直，同轴度偏差需控制在0.02mm以内，避免对接后光纤端面与内部准直镜出现偏斜。主体圆柱段分为三层阶梯结构，最上端的内锥孔是QBH光纤接头的插入定位面，锥度匹配标准QBH接头的外锥面，插入后可自动实现光路同轴对中，中间圆柱段设置径向定位销孔，用于对接头插入后的周向定位，避免接头在使用过程中出现转动偏移，下部圆柱段与底部法兰衔接位置设置环形密封槽，可嵌入O型密封圈实现安装面的防尘密封，防止加工过程中产生的金属粉尘、切削液雾气进入接口内部污染光学端面。侧部伸出的弯管式接口为辅助气路接口，可接入洁净压缩空气或者冷却循环气，一方面在接口内部形成正压环境阻挡外界粉尘侵入，另一方面可带走光纤对接位置因回返光产生的少量热量，避免高温累积损伤光纤涂层。

　　从设计思路来看，这款结构目前完成了主体同轴腔体、安装法兰、侧部气路接口的主体构型，预留了固定销的安装位置尚未做细化设计，后续完善时需要在锥面定位段的侧壁增加弹性锁紧销结构，当QBH接头插入到位后，锁紧销可自动卡入接头表面的定位环槽，实现轴向锁紧，防止设备运行过程中因振动导致接头脱出；同时需要在锥孔端面增加弹性缓冲垫，避免光纤接头硬接触碰伤端面镀膜层。尺寸边界方面，底部方形法兰的安装孔中心距适配主流激光加工头的标准安装孔位，整体高度控制在满足接头插入深度的最小尺寸范围内，避免额外增加光路入射端的长度尺寸，占用过多的设备安装空间；侧部气路接口采用标准外螺纹快插结构，可直接对接车间常用的6mm或8mm外径气管，无需额外转换接头。

　　在实际选型适配过程中，这类插座的材质通常选用航空铝合金做硬质阳极氧化处理，既保证结构强度满足锁紧受力需求，又能减轻整体重量，同时硬质氧化层可提升表面耐磨性能，避免多次插拔接头后出现定位面磨损导致精度下降；对于万瓦级以上高功率激光应用场景，还需要在插座内部靠近光纤端面的位置增加水冷通道，通过循环冷却水带走高功率激光传输过程中产生的热量，避免接口位置温度过高影响光纤使用寿命。安装调试时，需要先将插座固定在加工头入射端，通过百分表打表校准上端内锥孔的同轴度，保证锥孔中心与加工头内部准直镜的光轴重合，校准完成后再锁紧安装螺栓，后续插入光纤接头时需要先清洁接头锥面与插座内锥面，避免灰尘颗粒夹在配合面之间刮伤光学表面，插入后确认锁紧销卡入到位再开启激光输出，日常维护时需要定期检查侧部气路的通气状态，保证正压防尘功能正常，每插拔一定次数后检查内锥面是否有划伤、磨损情况，出现精度超差时及时更换插座，避免影响光束传输质量。
