细径工业线材交错辊式钢丝矫直结构

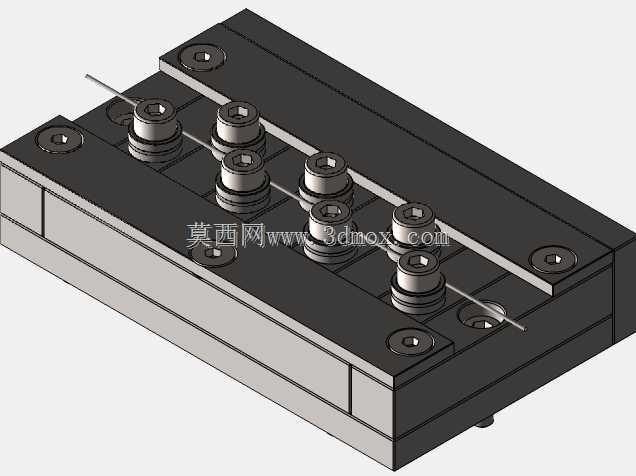

　　在电子元器件引脚加工、精密弹簧预制、微细金属丝网编织、医疗金属线材成型这类对线材直线度要求极高的生产场景里，进线端的线材往往因为成卷收料、仓储堆叠存在不同程度的弯曲、内应力残留，若直接送入后续冲压、绕制、裁切工位，会出现送料卡滞、成型尺寸超差、成品弹性不均等一系列问题，这款针对0.25至0.6mm直径范围工业线材设计的矫直结构，正是为解决这类细径线材的进线预处理需求开发。从结构布局来看，它采用双排交错布置的可调式压辊结构，上下两排压辊沿线材走料方向错位排列，线材从结构一端的进线口穿入后，会依次绕经每一组压辊的辊面，在连续的多点反复弯曲过程中，逐步消除线材内部的残余弯曲应力，最终从出线端输出直线度满足后续工序要求的平直线材。

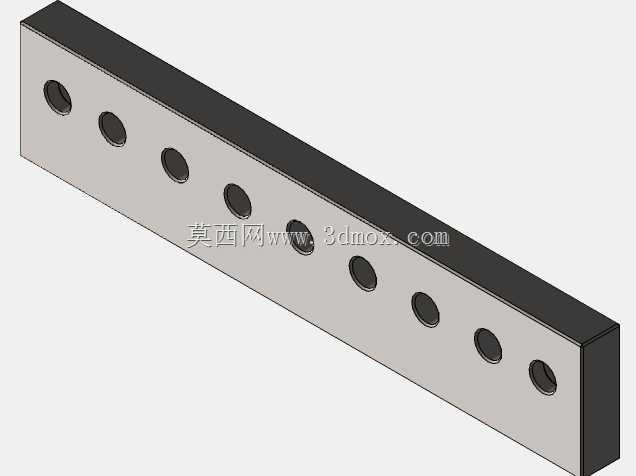

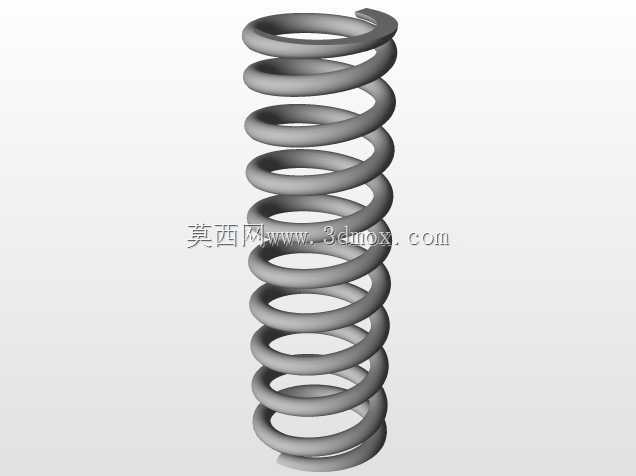

　　设计过程中首先要考虑细径线材的刚性差、易弯折断裂的特性，压辊的辊型采用了大圆角过渡的圆弧槽设计，槽面粗糙度控制在较低水平，避免刮伤线材表面镀层或者基体，同时每一个压辊都配套了独立的高度调节结构，通过顶部的内六角紧固件可以微调对应压辊的压下量，针对不同材质、不同初始弯曲度的线材，可以灵活调整每一组辊的压入深度，匹配最优的矫直参数，既不会因为压下量过小导致矫直不足，也不会因为压下量过大造成线材表面压痕甚至局部塑性变形断裂。整个结构的安装基准为底部的一体式安装基板，基板上预留了对称布置的沉头安装孔，可以直接通过内六角螺栓固定在设备的进线安装面板上，安装时需要保证走料方向与后续送料机构的送料中心线同轴，避免出现偏磨、送料阻力过大的问题。

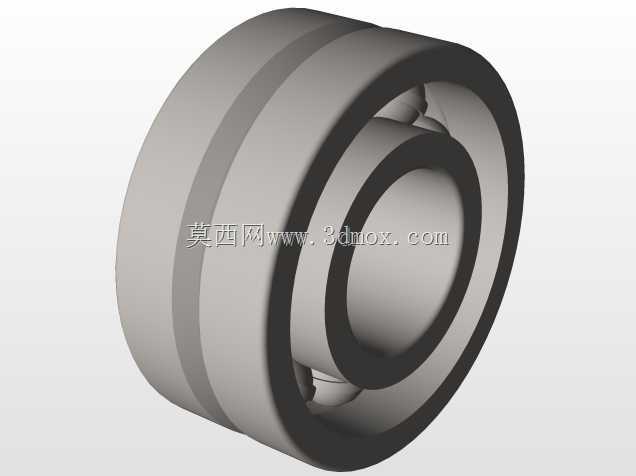

　　基板的厚度经过校核，能够承受压辊调整时的压紧反力，长期使用不会出现基板变形导致的压辊错位问题。压辊本身采用了耐磨合金材质制作，内部配套了微型精密轴承，转动阻力极小，细径线材穿入后依靠送料机构的拉力就能带动所有压辊同步转动，不会出现卡滞磨伤线材的情况。两排压辊的中心距经过反复优化，针对0.25mm到0.6mm这个直径区间的钢丝、不锈钢丝、铜包钢丝等常见工业线材，匹配了最合适的辊间距，既保证足够的弯曲矫直频次，又不会因为辊距过小导致穿线操作难度提升。在实际产线适配时，这款矫直结构可以直接集成在自动裁线机、微细弹簧绕制机、钢针加工机、电子引脚成型机的进线端，不需要额外增加动力源，完全依靠后续送料的牵引力完成矫直作业，

　　结构紧凑不占用过多安装空间。设计时还考虑了日常维护的便捷性，所有压辊组件都可以通过松开顶部的紧固件单独拆卸更换，当某一个压辊出现磨损或者轴承卡滞时，不需要拆解整个基座就能完成备件更换，大幅降低产线停机维护的时间。需要注意的是，穿线操作时需要先将所有压辊的压下量调至最小，待线材顺利穿过所有辊位到达出线端后，再逐步从进线端向出线端依次调整每个压辊的压下量，边调整边观察出线的直线度，直到输出的线材直线度满足工艺要求即可，调整过程中要避免单侧压下量过大造成线材在辊间出现硬弯折。另外，针对不同材质的线材，比如硬度较高的高碳钢丝和硬度较低的紫铜丝，压下量的调整幅度需要对应匹配，高碳钢丝可以适当增加压下量保证内应力充分释放，软质线材则需要适当减小压下量避免表面损伤。整个结构没有复杂的传动组件，所有运动部件都是随动转动，故障率极低，适合在连续运行的自动化产线上长期使用，能够有效解决细径成卷线材开卷后的弯曲问题，提升后续工序的加工良率，减少因为线材直线度不足导致的设备卡停、废品率上升等问题。
