数控设备X向直线运动滑台模组结构

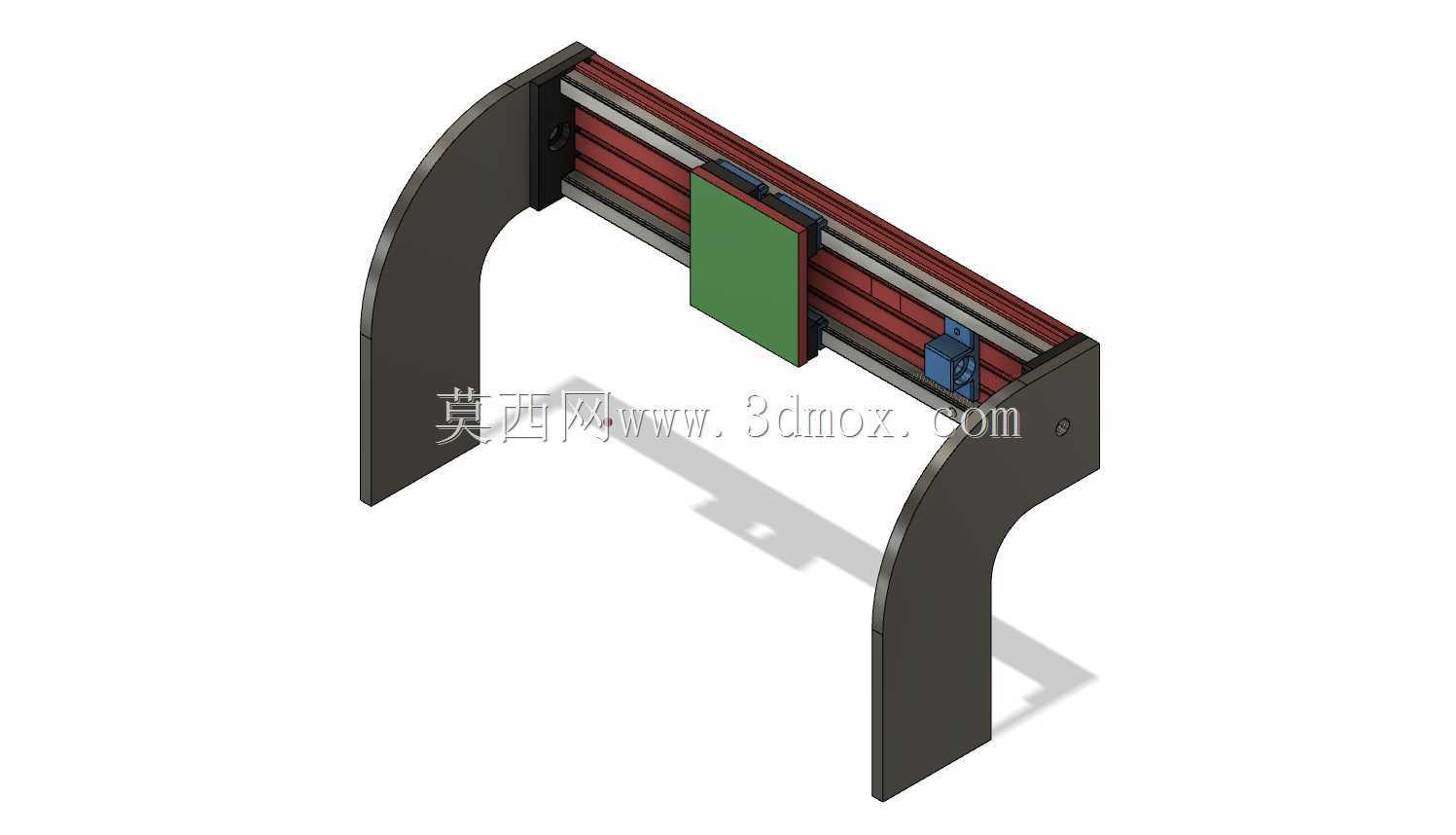

　　这套X轴运动结构，是数控加工、点位搬运类设备里最常用的单轴直线执行单元，日常在桌面级数控雕铣设备、小型点胶工位、自动锁螺丝工作站、视觉检测平移台里都能见到同构型的应用，核心作用是带动末端执行件完成沿X方向的精准点位移动或匀速进给动作，是搭建两轴、三轴直角坐标运动系统的基础轴体单元。从结构组成来看，两侧的弧形支撑立架是整套模组的安装承载基础，立架底部预留了与设备基座连接的安装孔位，安装时需要保证两个立架的安装基准面共面、平行度公差控制在0.02mm以内，避免后续横梁安装后出现扭曲应力，影响导轨运行顺畅度。中间的横梁主体采用多根平行线性导轨搭配同步带或者丝杠的传动布局，从结构截面能看到导轨沿横梁长度方向平行布置，

　　滑块部分与中间的绿色载板直接连接，这块载板就是用来固定末端执行件的安装面，上面预留了规则排列的螺纹安装孔，可以适配不同规格的主轴夹具、吸嘴安装座、检测探头支架等末端工装，载板的负载能力根据导轨选型、传动件规格不同，常规桌面级应用下可以承载3-15kg的末端负载，满足轻型加工、小件搬运的使用需求。设计这套结构的时候，首先要考虑的是运动行程与设备整体占地的边界平衡，两侧立架的弧形造型一方面是为了避让设备Y轴或者Z轴的运动空间，避免轴体运动到行程端点时出现结构干涉，另一方面弧形的筋板结构可以在不增加整体重量的前提下提升立架的抗扭刚度，相比直板型立架，这种弧形结构在受到Z向切削反力或者负载偏载的时候，形变量可以降低30%左右，

　　能更好保证运动过程中的位置精度。横梁部分的型材选型要匹配行程长度，行程在300mm以内的版本可以采用单根重型铝型材作为基体，更长行程的版本则需要在型材内部增加钢质衬筋，避免横梁长度过长后出现中部下挠的问题，导轨安装时需要以型材的基准侧边为定位基准，打表校准两根导轨的平行度，保证滑块运行全程无卡顿、无预压过紧的情况。传动部分的布局隐藏在导轨之间的空腔内，不管是采用同步带传动还是滚珠丝杠传动，都要保证传动件与导轨的平行度，同步带传动的版本适合高速点位移动的场景，最高运行速度可以达到1m/s，重复定位精度在±0.1mm左右，能够满足搬运、检测类工位的需求；丝杠传动的版本则适合低速进给的加工场景，重复定位精度可以做到±0.02mm，

　　能够满足轻型铣削、高精度点胶的工艺要求。端部的传动轮或者丝杠支撑座直接固定在两侧立架的内侧安装面上，安装时需要调整传动件的张紧度或者丝杠的预压量，避免运行过程中出现回程间隙或者传动异响。载板与滑块的连接采用定位销加螺栓的固定方式，保证载板安装后与导轨运动方向的垂直度，避免末端工装安装后出现角度偏差，影响作业精度。整套结构的走线空间预留也做了对应设计，传动电机的动力线、末端执行件的气管信号线，可以沿横梁侧边的拖链槽布置，拖链的弯曲半径匹配线缆的最小弯曲要求，避免运动过程中线缆出现拉扯、磨损的问题。在实际设备集成的时候，这套X轴模组可以直接作为上层运动轴的安装基础，在X轴载板上叠加Z轴滑台或者Y轴滑台，搭建多轴运动系统，安装时只需要保证叠加轴的运动方向与X轴方向的垂直度，就可以快速完成运动坐标系的搭建，大幅缩短非标设备的设计与装配周期。日常维护方面，导轨的润滑注油孔预留到了载板侧面，不需要拆解结构就可以定期加注润滑脂，传动件的张紧调整结构也设置在立架的外侧，不用拆开外护板就可以完成张紧度调整，降低后期的设备维护成本。结构的外形尺寸边界控制也做了优化，两侧立架的外轮廓没有突出的安装结构，整套模组可以直接嵌入到设备的台面框架内，不会额外占用设备的外部安装空间，适配紧凑型桌面设备的设计需求。
