高精度机械式游标卡尺结构设计

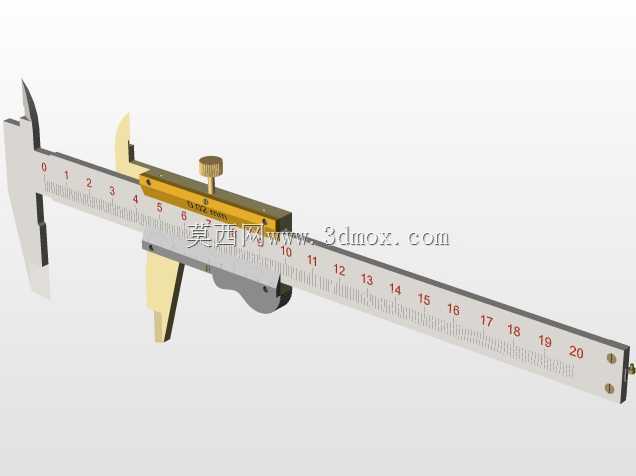

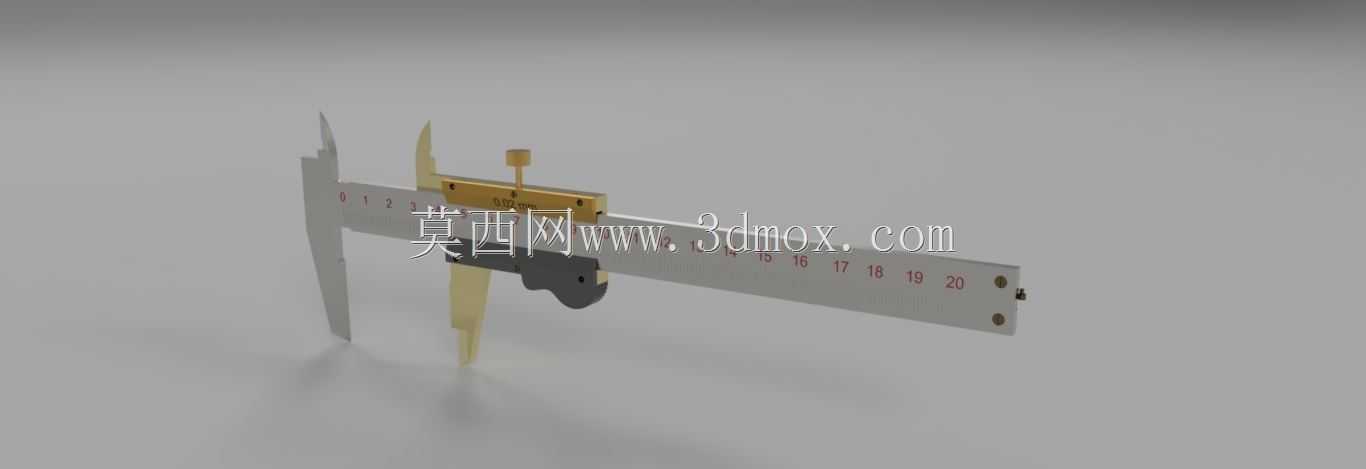

　　在机械加工现场的工序间检测环节，游标卡尺是一线操作工人、质检人员随身携带的基础测量器具，从毛坯件的余量核查，到精加工后零件的外径、内径、深度尺寸复核，都能看到这类量具的使用场景，它不需要外接电源，对使用环境的温湿度、振动条件容忍度高，在没有高精度影像仪、三坐标设备的普通加工车间、野外设备维修现场，都是完成尺寸核验的核心工具。这款游标卡尺的结构设计完全贴合实际测量的操作逻辑，主尺采用长条形不锈钢基材的刚性结构设计，尺身刻线均匀排布，量程覆盖0到200毫米的常规测量区间，能满足绝大多数中小型机械零件的尺寸测量需求，主尺背面的深度测量杆与尺身滑动组件刚性连接，在测量盲孔深度、台阶高度时，只要将尺身端面贴合被测零件的基准面，

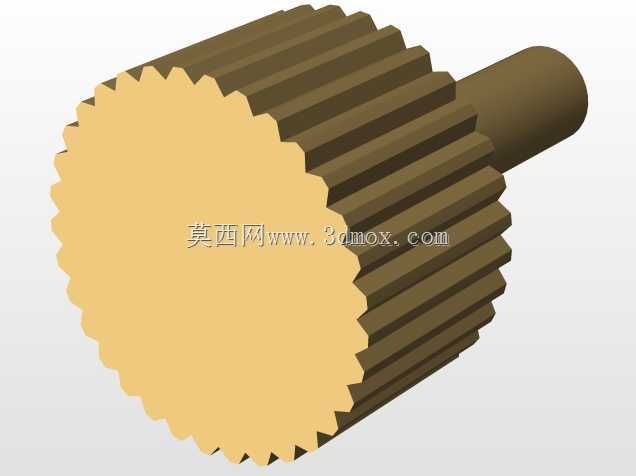

　　滑动尺框让深度杆触达测量位置，就能直接读取数值，不需要额外更换测量头。尺框部分的设计兼顾了滑动顺畅度与锁紧可靠性，上方的紧固螺钉可以在测量完成后快速锁紧尺框位置，避免移动过程中尺框窜动导致读数偏差，尺框上集成的内外测量爪做了差异化的形位公差设计，内测量爪的刃口型结构可以伸入窄小的内孔、卡槽位置完成内径测量，外测量爪的平面贴合面经过研磨处理，测量外径、平面间距时能保证与被测面充分贴合，减少测量面倾斜带来的读数误差。从设计思路上看，这款结构没有多余的装饰性部件，所有结构都服务于测量精度与操作便利性，主尺与尺框的配合间隙经过合理设计，既不会因为间隙过大导致尺框晃动产生测量误差，也不会因为间隙过小造成滑动卡滞，影响快速测量的操作效率，

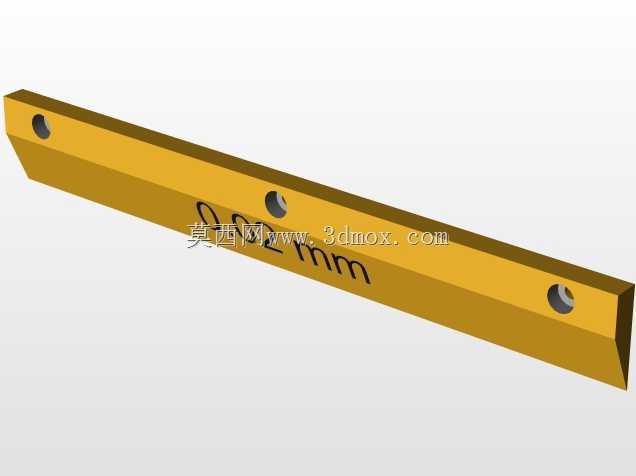

　　游标刻度的排布遵循机械式游标卡尺的读数原理，主尺刻度与游标尺刻度的差值为0.02毫米，能满足常规机械加工的IT10级左右精度检测需求，不需要估读就能快速获取准确尺寸。考虑到实际使用中的磨损问题，测量爪的接触端面做了加厚处理，长期使用产生磨损后，也可以通过校准操作修正零位偏差，不需要整体报废更换，尺身的刻度采用蚀刻工艺填充耐磨涂层，长期手持摩擦、接触切削液也不会轻易脱落，能保持刻度清晰可读。在安装边界与外形尺寸上，这款卡尺的整体长度控制在280毫米以内，收纳时可以放入普通的工具盒、工作服口袋，不会占用过多的工具存放空间，尺框上的推拉凸块位置符合人手握持的操作习惯，测量时拇指推动凸块就能完成尺框的快速移动，接近被测尺寸时再缓慢微调，

　　就能让测量爪贴合被测表面，不需要双手反复调整位置。和带表卡尺、数显卡尺相比，这种纯机械结构的游标卡尺没有电子元器件、齿轮传动结构的故障风险，哪怕在有切削液飞溅、金属粉尘的恶劣加工环境中，只要定期擦拭尺身保持滑动面清洁，就能长期稳定工作，不会出现数显跳数、带表卡滞的问题，在设备维修的野外作业场景中，也不需要担心电池耗尽无法使用的问题。很多刚入行的机械加工从业者会觉得游标卡尺读数麻烦，但实际上只要掌握刻度对齐的读数逻辑，测量效率并不低于数显类量具，而且纯机械结构的可靠性是电子类量具无法替代的，这款结构的设计完全围绕一线测量的实际痛点展开，没有冗余功能，所有结构细节都对应实际使用中的操作需求，比如测量爪的长度设计，既保证了足够的测量深度，能伸入一定高度的台阶内孔完成测量，又不会因为爪长过长导致刚性不足，测量时产生形变影响精度；深度测量杆的截面做了防转设计，滑动过程中不会出现杆体转动导致的测量偏差；锁紧螺钉的位置设置在尺框上方，操作时不需要翻转卡尺就能完成锁紧动作，单手就能完成测量、锁紧、读数的全流程操作。在工装调试、零件首检、设备装配的尺寸核对环节，这类机械式游标卡尺的使用频率远高于高精度测量设备，毕竟绝大多数工序尺寸不需要微米级的检测精度，0.02毫米的分度值完全能满足常规加工、装配的尺寸公差要求，而且操作门槛低，不需要专门的培训就能快速上手，是机械制造领域通用性最强的接触式测量器具之一。
