5毫米规格螺纹固定式LED灯座结构

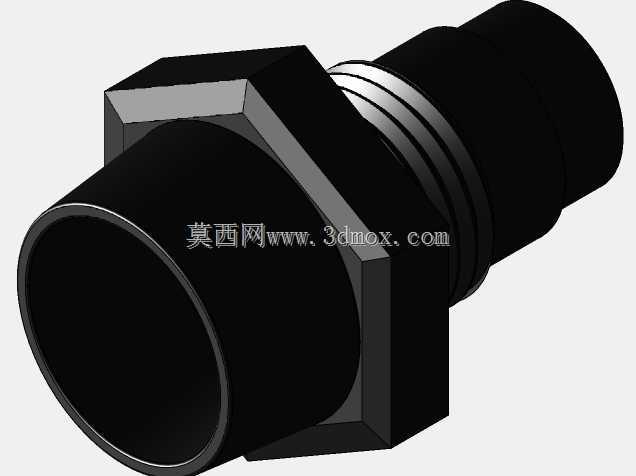

　　在工业设备状态指示、小型电子装置照明、低压电控柜信号提示这类场景里，5mm直插式LED的固定一直是结构设计里容易被忽略但影响装配可靠性的细节，这款螺纹锁紧式的灯座结构，就是专门针对这类直插LED的安装痛点做的适配设计。日常做电控面板布局的时候，很多新手会直接把LED引脚焊在电路板上靠引脚受力，设备运输过程中的振动、后期维护插拔接线的外力，很容易把引脚扯弯甚至把焊盘扯掉，尤其是户外便携设备、车载电控模块这类振动工况多的场景，没有刚性固定结构的LED安装方式返修率一直居高不下。这款灯座的核心设计逻辑就是把LED的受力从引脚转移到自身的机械结构上，中间带六角拧动位的结构是整个零件的受力核心，做外六角造型不是为了外观好看，

　　是装配的时候可以用标准开口扳手或者套筒卡住这个位置拧动，不用靠夹持灯体本身施力，避免装配力传导到内部的LED造成灯珠碎裂。六角结构两侧的柱体做了明确的功能分区，靠近六角台一侧带环槽的柱体是穿板安装的定位段，环槽是用来卡装密封胶圈或者防松垫片的，当灯座穿过面板上的预制安装孔之后，在面板背面套上垫片和锁紧螺母，就能把整个灯座牢牢固定在面板上，环槽的位置刚好对应面板厚度的适配区间，不管是1mm厚的冷轧钢板电控柜面板，还是2mm厚的ABS塑料设备外壳，都能通过调整螺母锁紧位置实现无窜动固定，不会出现灯座在安装孔里晃荡的情况。另一侧的插装柱是用来容纳5mm LED灯体的，内孔直径严格匹配5mm直插LED的灯珠外径，

　　插装的时候只需要把LED从尾部塞进内孔，灯珠前端刚好从灯座前端的开口露出，不会出现灯珠偏斜、发光角度偏移的问题，内孔的深度做了精准控制，既不会因为孔太深挡住灯珠的发光面，也不会因为孔太浅导致LED受外力时向内缩进。很多同类灯座设计容易犯的错误是把穿板螺纹段和灯珠容纳段做的同轴度偏差太大，装配之后LED灯珠歪在孔里，从面板外面看发光点偏在一侧，影响设备外观的一致性，这款结构在建模的时候就把两个柱体的同轴度公差控制在0.05mm以内，六角台的两个端面和柱体轴线的垂直度也做了约束，锁紧螺母之后整个灯座不会出现偏斜，灯珠的发光轴线刚好垂直于安装面板，指示方向精准。从安装边界尺寸来看，六角台的对边尺寸适配常用的8mm开口扳手，

　　装配的时候不需要特殊工具，现场维护的时候用普通活口扳手也能顺利操作，整个灯座穿板之后露出面板的高度很低，不会因为突出太多被外部物件磕碰损坏，尾部的引脚让位空间留的足够，LED引脚穿出来之后有足够的空间焊接引线或者接插端子，不会出现引脚弯折空间不够导致的虚焊问题。在实际选型的时候，这款灯座适配所有标准5mm直径的直插LED，不管是普通红光、绿光的指示类LED，还是高亮度的白光照明类LED，都能顺利装入，不需要针对不同发光颜色的LED做结构修改，通用化程度很高。做结构设计的时候，这类小零件往往最能体现设计的细致程度，很多设备的故障不是出在核心的大部件上，恰恰是这些小的固定配件设计考虑不周，导致后期维护成本居高不下，这款灯座的结构把装配受力、密封适配、工具兼容性、零件通用化这些细节都考虑到了，不管是做批量的工业设备生产，还是做小型电子装置的DIY改装，都能提供可靠的LED固定方案，避免因为LED固定不牢导致的各类故障。
