双极翘板摇臂式电源控制开关结构

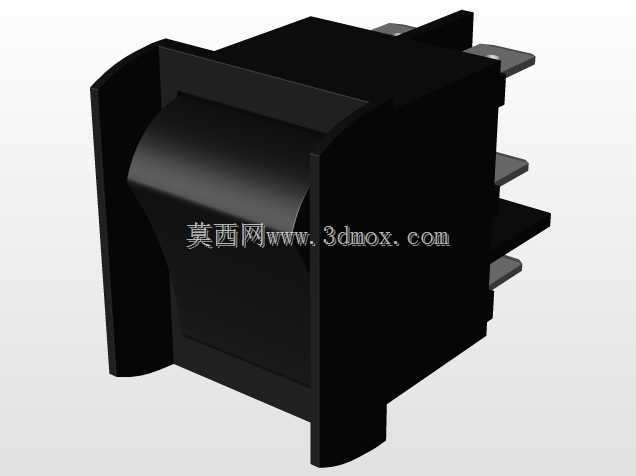

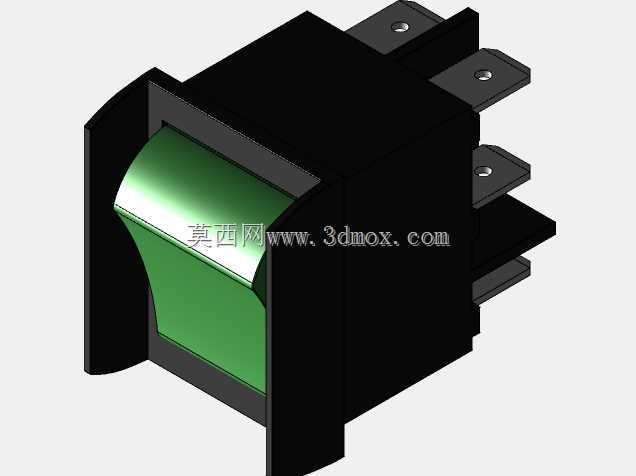

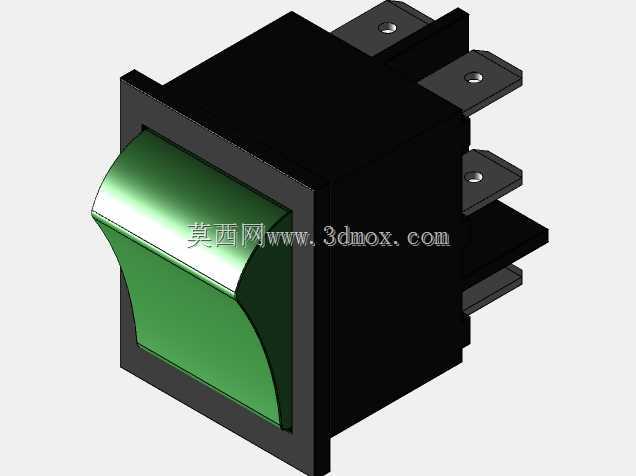

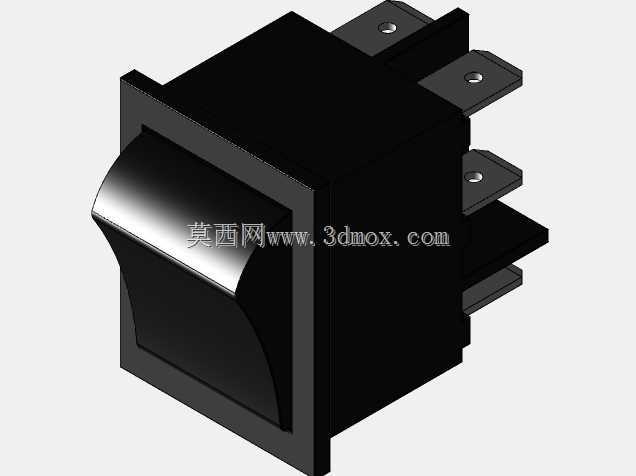

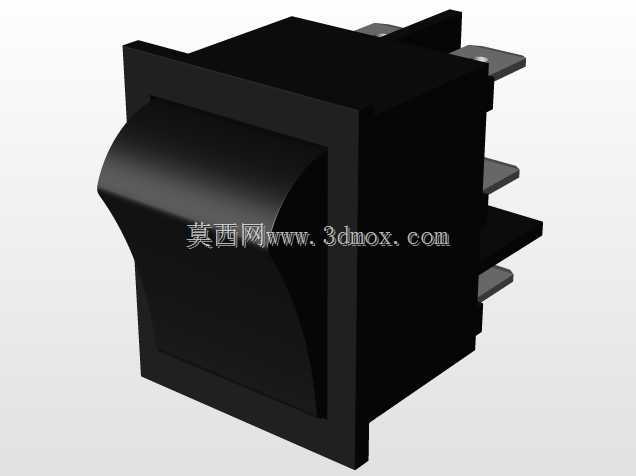

　　这类双极翘板摇臂开关，常见于工业控制柜面板、小型机电设备操作面、商用电器主控回路等场景，作为两路电源回路的同步通断控件使用，相比单极开关可同时切断火线与零线，在需要彻底断开回路供电的设备上，能有效降低待机漏电、误触带电的风险。从结构设计来看，这款开关采用嵌入式卡装结构，主体外壳为阻燃绝缘材质，前端翘板操作面做了弧形曲面处理，操作时手指贴合度更好，按压行程的反馈感清晰，不会出现操作时打滑、按压力度不均导致的卡滞问题。后部的接线端子为插片式结构，端子片做了镀锡防锈处理，接线时可直接配套标准插簧端子压接后插接，相比螺丝接线的结构，装配效率更高，也能避免长期使用后螺丝松动导致的接触不良、端子发热问题。

　　在设计建模过程中，首先要明确安装边界：开关的面板安装位为标准方形开孔，建模时预留了面板卡接的弹性卡扣余量，卡扣的伸出量与弹性形变行程经过匹配，安装时只需将开关从面板正面推入开孔，卡扣即可自动卡紧在面板背面，不需要额外加装固定螺母，面板厚度适配范围覆盖常见的1mm到3mm冷轧钢板、工程塑料面板，适配大部分通用设备的面板厚度要求。操作翘板的摆动角度控制在合理区间，翘板按下到导通位置、复位到断开位置的角度差不会过大，避免操作时需要手指大幅移动，同时翘板与外壳面板的间隙做了均匀控制，缝隙宽度控制在0.3mm以内，既保证翘板摆动无摩擦卡滞，也能防止日常使用中的灰尘、飞溅水滴从缝隙进入开关内部，提升防护性能。

　　从功能特性上，双极结构的设计让两组触点同步动作，开关内部的触点采用银合金材质，导通电阻低，耐电弧烧蚀能力强，可适配常见的交流低压回路通断需求，在额定负载范围内长期通断不会出现触点熔焊、接触电阻超标的问题。开关内部的翘板传动结构采用自复位定位结构，每次按压操作都能准确锁定在通或断的位置，不会出现停在中间位置导致回路虚接的问题。建模时对内部的传动配合间隙做了精准还原，翘板转轴与支座的配合间隙、动触点片的弹性形变行程都按照实际零件的公差要求设置，保证模型在做虚拟装配验证时，能准确模拟实际操作的动作过程，不会出现干涉、行程不足的问题。

　　在实际选型应用中，这类开关常被用在小型机床的操作面板、自动化设备的主控电源开关、商用厨房设备的供电控制、测试仪器的电源回路控制等位置，相比旋钮式开关，翘板开关的操作更直观，通过翘板的倾斜方向就能直接判断开关的通断状态，操作人员不需要额外识别标识就能快速判断设备供电状态，降低误操作概率。建模时对外形的安装尺寸做了全参数化处理，安装开孔尺寸、本体深度、端子插片的间距与伸出长度都按照行业通用标准设置，可直接导入设备面板的装配模型中做干涉检查，不需要反复调整安装位尺寸。开关本体的后部结构做了阶梯式让位设计，在面板后方的安装空间内，不会和面板后方的走线槽、其他电气元件产生空间干涉，本体的绝缘外壳壁厚均匀，既满足绝缘强度要求，也不会因为壁厚过大占用过多安装空间。接线端子的排布采用上下两排对称设计，两路回路的端子分别对应进出线，接线时走线清晰，不会出现两路线路交叉缠绕的问题，方便后期的设备维护与线路检修。
