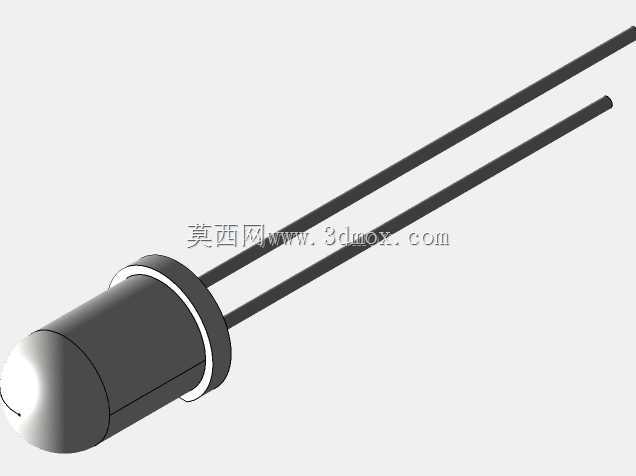

5mm直插式白色发光二极管结构模型

　　做电子设备结构设计的工程师，对直插式LED肯定不会陌生，这款5mm规格的白色发光二极管，是各类工控面板、消费电子、指示模块里最常用的光源元件之一。先从实际应用场景说起，这类元件常被用在设备状态指示面板上，比如电源通断提示、运行故障告警、信号通路状态标识，也会用在小型照明模组、玩具发光组件、仪器仪表背光结构里，因为引脚直插的封装形式适配传统波峰焊工艺，在批量生产的通孔PCB组装线上兼容性极强，不需要额外调整贴装工序的参数，很多老款工控设备的面板指示位至今还是预留的5mm直插LED安装位。

　　从产品功能特性来看，白色发光的特性让它既可以做单一状态指示，也能通过排布组合做简易的字符段显示，相比红、绿等传统单色LED，白光的可视辨识度更高，在光线复杂的车间环境里，远距离也能清晰识别亮灭状态。它的环氧封装头部是半圆弧形结构，这个造型不是随意设计的，一方面环氧材质可以保护内部的发光芯片与键合引线，避免外界潮气、粉尘侵蚀芯片引脚，另一方面半圆的透镜结构可以对芯片发出的光线做初步的聚光调整，控制出光角度，避免光线过度发散导致指示边界模糊。

　　设计这款元件的三维模型时，首先要卡准的就是安装边界尺寸，头部圆柱直径严格控制在5mm，这是行业通用的安装孔径匹配尺寸，对应的PCB安装孔一般开5.1-5.2mm，既可以保证元件顺利插装，又不会因为间隙过大导致焊接后元件歪斜。头部的法兰凸缘结构是关键的安装定位结构，凸缘的直径比头部圆柱略大，插装时凸缘会贴在PCB板面，控制元件插装的深度，避免插装过深导致头部顶到PCB表层走线，或是插装过浅导致焊接时引脚露出长度不足影响焊接强度。两根平行的直插引脚是镀锡铜材质，建模时要注意引脚的中心距参数，这个尺寸直接对应PCB上两个焊盘的间距，要是中心距做偏了，批量插装时就会出现插不进去的问题，引脚的长度也要匹配常规波峰焊的引脚剪切要求，过长会导致剪脚工序残留应力影响元件可靠性，过短则会导致焊锡浸润不足出现虚焊。

　　实际选型使用的时候，还要考虑元件的安装空间预留，除了PCB面上的头部占用空间，PCB背面也要预留引脚弯折的空间，很多紧凑结构里会把引脚弯折90度贴板焊接，这时候模型里就要预留出弯折半径的空间，避免引脚弯折时出现断裂，或是和周边的电容、电阻等元件产生干涉。另外环氧头部的高度尺寸也要和面板的开孔深度匹配，很多设备面板会在LED位置加装导光帽，这时候LED头部顶端到面板内表面的距离要控制在合理范围，距离太远会导致光线损耗过大，指示亮度不足，距离太近则会在组装时顶到导光帽导致元件受力脱焊。

　　从结构建模的细节来说，内部的发光芯片、键合引线其实在整机结构设计里不需要做太精细的还原，重点要把外部的装配尺寸做精准，因为结构工程师用这个模型主要是做干涉检查、安装位匹配，不需要模拟内部的发光原理。头部的圆弧透镜部分要做平滑过渡，不能有棱角，否则渲染出来的效果和实际元件的质感偏差太大，也会影响结构干涉检查的准确性。引脚部分要做等径的圆柱结构，不要做粗细不均的造型，实际生产里引脚是标准直径的铜材裁切而成，直径公差很小，建模时按标准直径做就可以满足装配检查的需求。

　　很多新手工程师在做面板结构设计时，容易忽略LED的出光角度对应的面板开孔大小，要是开孔太小，即使LED亮度足够，从面板外部看过去的可视范围也会很小，操作人员偏离正前方就看不到指示状态，结合这款5mm白光LED的出光特性，面板上对应的导光开孔直径一般做4.5-4.8mm比较合适，既可以保证足够的可视角度，又不会因为开孔过大导致面板上的指示标识模糊。另外在做三防漆涂覆的工艺预留时，要注意LED头部的透镜区域不能被三防漆覆盖，建模时可以在对应位置预留涂覆遮蔽的参考位，方便工艺工程师做治具设计。

　　在一些振动较大的设备场景里，比如工程机械、车载设备上使用这类直插LED时，单靠引脚焊接的固定强度是不够的，这时候结构设计上往往会在LED头部周边加固定筋位，或是点胶固定，这时候模型里就要预留出点胶的空间，不能让筋位和LED头部贴得太死，要留0.1-0.2mm的间隙方便点胶，同时也避免组装时压裂环氧封装的头部。还有一个容易被忽略的细节是，两根引脚是有正负极区分的，长引脚是正极，短引脚是负极，建模时可以把两根引脚做长度差异，方便在装配时识别极性，避免生产时插反导致LED不亮，减少生产线上的返修率。
