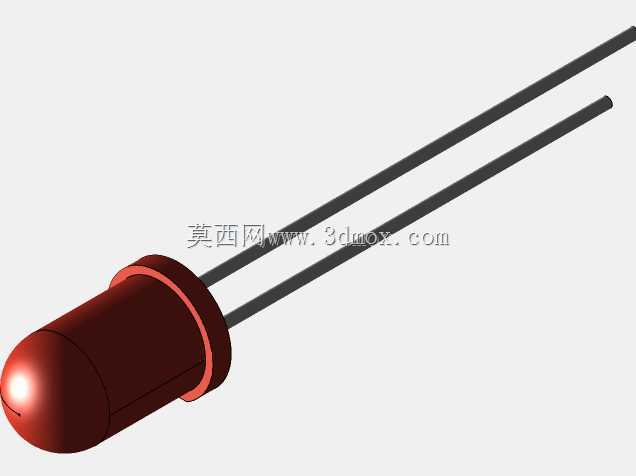

5mm直插式红色发光二极管结构建模

　　在做消费类电子、工业控制板卡的三维布局时，直插式红光LED是最常碰到的板载指示元件，很多刚入行的结构工程师容易忽略这类小元件的建模精度，总觉得随便拉个圆柱配两根引脚就能应付，实际做装配干涉检查、整机安规距离校验的时候，往往就是这类小元件的尺寸偏差导致整板布局返工。这款5mm规格的红光直插LED，是行业内沿用多年的通用封装规格，从早期的家电控制面板、工控设备状态指示灯，到现在的电源模块、充电桩人机交互面板、小型仪器仪表的状态指示区，都能看到它的应用场景，相比贴片LED，它的引脚机械强度更高，波峰焊过程中不易掉件，适合大振动工况下的设备使用，同时发光角度更大，不需要额外加导光件就能在较远位置清晰识别发光状态。

　　建模的时候首先要明确封装的核心尺寸边界，胶体部分的直径严格控制在5mm公差范围内，顶部的半球形透镜曲率要匹配实际出光角度，常规5mm红光LED的半值角大概在20度左右，建模时球面半径不能随意设置，否则后续做光效模拟或者导光结构匹配时会出现偏差。胶体根部的凸缘结构是很多建模者容易遗漏的部分，这个凸缘的作用是在插件时抵住PCB板面，控制胶体插入深度，避免引脚焊盘位置出现应力集中，同时也能在波峰焊时阻挡焊锡顺着引脚爬到胶体内部，造成器件失效。

　　引脚部分的建模要注意两个引脚的中心距，行业通用的5mm直插LED引脚间距是2.54mm，刚好匹配标准万能板、量产PCB的插件孔网格间距，引脚的直径一般控制在0.5mm左右，伸出胶体的长度要留足折弯余量，很多工程师在做板卡布局时只考虑垂直插装的状态，实际生产中为了降低整机高度，往往会把LED引脚折弯90度贴板安装，这时候如果引脚长度建模不足，就会出现折弯后胶体位置偏移，和面板的透光孔对不齐的问题。另外要注意两个引脚的长度差，长脚是正极短脚是负极，建模时保留这个长度差，能方便后续装配时快速识别极性，减少生产端的插件错误率。

　　从实际设备用途来看，这款红光LED主要承担设备的电源指示、故障报警、运行状态提示功能，红光的波长在620-625nm左右，人眼对这个波段的红光敏感度高，在强光环境下也有不错的识别度，相比蓝、绿等其他颜色的同规格LED，红光的启辉电压更低，1.8-2V左右就能正常点亮，适合低压供电的便携设备使用。设计建模时还要考虑安装边界，当LED安装在设备面板后方时，胶体顶端到面板内表面的距离要控制在1mm以内，如果距离过大，光线会在面板和LED之间散射，导致指示灯出现光晕，辨识度下降；如果距离过小，生产装配时容易顶到面板，造成胶体开裂或者引脚脱焊。

　　很多人做这类元件建模时会把胶体做成纯红色实心结构，实际工程应用中，胶体是透明环氧树脂掺杂红色散射剂制成的，建模时如果后续要做渲染或者光仿真，需要给胶体设置半透明材质属性，还原真实的出光效果。另外引脚部分是镀锡铜包钢材质，建模时不要忽略引脚根部和胶体结合处的密封结构，这个位置的密封性能直接决定LED的防潮等级，在户外设备、高湿度工况下使用的产品，选型时会特意关注这个位置的封装密封性，建模时把这个过渡结构做出来，能让整个模型的工程还原度更高，在做整机可靠性分析时也能更准确的评估器件的环境适应性。

　　在做整机BOM配套和结构校验时，这个模型的尺寸精度直接影响面板开孔、PCB布局的合理性，比如面板上的透光孔直径一般要比LED胶体直径大0.2-0.3mm，留出装配公差，如果模型本身的胶体直径做的不准，就会导致开孔要么太小装不进去，要么太大漏出内部结构影响外观。还有PCB上的插件孔直径，要比引脚直径大0.2mm左右，方便插件时顺利插入，同时也要避免孔过大导致焊锡量不足，影响焊接强度，这些细节的尺寸匹配，都需要建立在精准的元件模型基础上，否则后续开模、试产阶段会出现大量的装配问题，拉长项目的研发周期。
