5毫米直插式蓝色发光二极管结构模型

　　在做消费类电子控制板、工业设备状态指示面板的结构布局时，直插式5mm蓝灯是出现频率极高的分立发光元件，很多刚入行的结构工程师在排布PCB板上元件高度、做面板透光孔对位的时候，经常因为忽略灯体的实际外形尺寸，导致装配后灯珠顶到面板透光片、或者引脚过波峰焊后歪斜顶到外壳内壁的问题，这个三维模型完全还原了量产直插蓝灯的真实外形边界，能直接导入装配体做干涉检查，省去反复核对实物尺寸、调整开孔位置的时间。

　　从实际应用场景来看，这类5mm蓝灯的使用覆盖了极多领域：小型家电的电源状态指示、工业控制柜的运行信号提示、户外广告标识牌的点阵发光单元、学生电子制作项目的光源器件、玩具产品的发光效果组件，甚至部分低压照明的辅助补光场景都会用到，不同场景下对灯珠的安装高度、引脚弯折长度要求差异很大，比如做面板嵌入式安装时，需要计算灯珠胶体头部伸出PCB板面的高度，匹配面板到PCB的安装柱高度，保证灯头刚好嵌入面板的透光导光柱位置，不会出现漏光或者灯光亮度不足的问题；如果是板上平躺安装的场景，还要考虑灯体圆柱部分的直径，预留足够的板上空间，避免和旁边的电解电容、电阻等元件产生空间干涉。

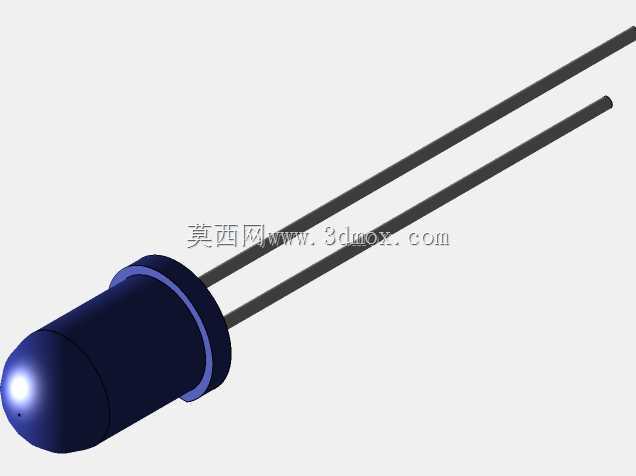

　　这个模型的结构还原完全贴合量产直插LED的实际构造：头部是半圆弧形的光学透镜部分，直径严格控制在5mm的标准规格，透镜边缘的限位凸台直径略大于灯体圆柱部分，这个凸台是很多工程师容易忽略的结构，在做面板安装时，这个凸台会卡在PCB的开孔位置，起到限位作用，防止波峰焊过程中灯珠受重力下坠，导致发光面高度不一致；灯体的圆柱胶体部分长度匹配常规长脚插件灯的尺寸，两根平行引出的引脚间距严格遵循标准2.54mm网格间距，刚好适配通用PCB板的插件孔位，引脚的直径、长度都还原了量产元件的真实参数，在做三维布线、引脚弯折模拟的时候，可以直接按照模型的引脚位置做折弯路径规划，避免实际生产中引脚弯折角度过大导致根部断裂、或者弯折后碰到相邻焊盘造成短路的问题。

　　从设计思路上来说，这类标准直插LED的结构经过几十年的量产验证，所有尺寸都已经形成行业通用规范，但不同厂家生产的产品在透镜弧度、凸台厚度、引脚长度上会有细微公差，这个模型取的是行业内通用的中间公差值，在做结构设计时，按照这个模型的尺寸预留0.2mm左右的装配间隙，就能适配绝大多数市售同规格灯珠，不需要针对单一厂家的产品做单独适配。在做设备面板的透光结构设计时，可以直接把这个模型的头部透镜部分和导光柱的端面做配合模拟，调整导光柱的入射面和灯珠发光面的距离，保证光线传导效率最高，不会出现光线散射导致相邻指示灯串光的问题；在做PCB板的元件布局检查时，导入这个模型后可以直观看到灯珠在板上的高度，对比周边接插件、芯片、电容的高度，确认外壳装配后不会压到元件，也能提前发现灯珠位置和外壳加强筋、安装柱的冲突问题，减少打样后反复改板的次数。

　　很多工程师在做三维布局时，习惯用简单的圆柱加两根线条代替LED模型，这种简化模型很容易漏掉头部透镜的半圆高度、边缘凸台的直径尺寸，导致实际装配时出现干涉，比如之前接触过的一个温控器产品项目，结构工程师用简化圆柱代替LED，没算半圆头部的高度，导致面板装配后灯头顶到面板内侧，把PCB板顶得变形，最后只能临时修改模具加定位柱调整PCB高度，浪费了大量的试产时间，而用精准还原外形的模型做前期装配验证，就能完全规避这类低级错误。另外在做自动化插件设备的编程调试时，这个模型也能用来模拟吸嘴取料、插件的动作路径，确认灯珠的夹持位置、插件时的下压行程，避免插件时压碎灯珠胶体、或者引脚插歪的问题，对于小批量生产的工装夹具设计，也可以参考这个模型的外形尺寸做定位治具的卡槽，保证插件时灯珠的位置精度，提升焊接后的成品一致性。
