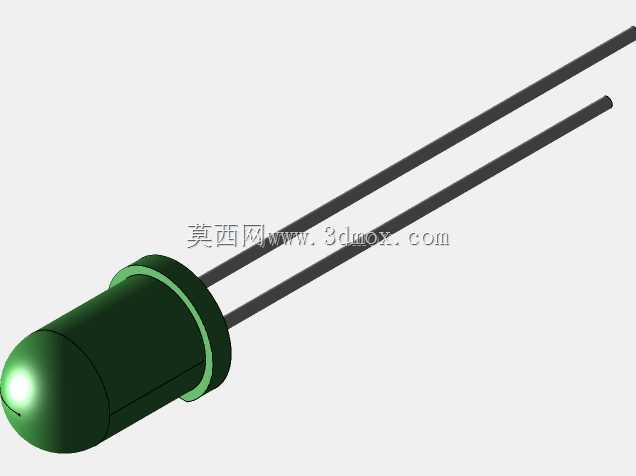

在消费电子、工业控制板卡、仪器仪表面板的设计环节中,直插式发光二极管是最常用的板载状态指示器件,这款5mm规格绿色LED的三维建模,完全围绕实际生产装配的全流程需求搭建,可直接用于PCB布局干涉校验、面板开孔适配、整机装配仿真等多个工程环节。从实际应用场景来看,这类绿色LED常被用于设备电源状态指示、信号通路正常提示、故障预警的正常态标识,在工控柜面板、家电控制板、教学实验套件、户外亮化模组中都有极高的使用占比,相比其他颜色的同规格LED,人眼对绿色光的敏感度更高,在强光环境下也能保持较好的识别度,因此常被布置在设备操作面板的核心视觉区域。建模过程中首先还原了器件的真实外形边界,头部为直径5mm的半球形环氧封装,
封装根部带有一圈限位凸台,这个凸台是装配时的核心定位基准——当LED插入面板开孔或者PCB安装孔时,凸台端面会与安装面完全贴合,既可以控制灯头伸出面板的高度,也能避免焊接时器件过度下沉导致的引脚受力变形。引脚部分采用两根平行的镀锡铜质引线,引线直径与中心间距完全遵循行业通用的直插元件封装规范,建模时保留了引脚的合理长度冗余,既可以适配不同厚度的PCB板焊接需求,也能满足板后折弯成型的装配要求,避免在装配仿真中出现引脚与板后其他元器件干涉的问题。从设计思路上,这款模型没有做过度的外观美化,而是把所有影响装配的尺寸特征都做了精准还原:环氧封装的头部圆弧曲率与实物一致,在做整机外观渲染时可以准确模拟灯光透出的光学效果;
封装本体与引脚的同轴度误差控制在实际生产允许的公差范围内,避免结构校验时出现误判;引脚的直线度特征也做了还原,能够模拟自动插件机作业时的器件进料状态,方便做自动化产线的装配流程仿真。在实际选型使用中,这类5mm直插LED的安装边界需要重点关注三个维度:首先是灯头伸出安装面的高度,要根据面板的透光罩厚度调整插入深度,避免灯头顶到透光罩出现应力开裂;其次是引脚的焊接长度,波峰焊时引脚露出PCB背面的长度要控制在合理范围,过长容易导致焊锡桥接短路,过短则会出现焊接强度不足的问题;最后是两颗引脚的极性区分,建模时特意将阴极引脚做了长度差异化处理,与实物的引脚长度标识一致,方便在PCB布局时快速核对极性,减少生产时的插反风险。
不同于贴片LED的紧凑化设计,直插式5mmLED的结构强度更高,抗振动性能更好,在一些工况较为恶劣的工业设备中,这类器件的使用寿命远高于同参数的贴片器件,建模时也还原了环氧封装与引脚结合处的应力过渡结构,这个位置是器件受外力时最容易出现封装开裂的部位,在做结构可靠性仿真时,可以直接基于这个模型做引脚受力的有限元分析,验证不同安装方式下的器件结构强度。在做面板布局设计时,借助这个三维模型可以提前校验不同LED之间的安装间距,避免出现灯距过近导致的灯光串扰问题,也能核对LED与周边按钮、显示屏、接线端子的位置关系,确保操作时不会因为手指触碰导致LED引脚受力变形。对于三维建模从业者而言,这类通用电子元器件的模型不需要追求极致的外观细节,核心是要保证所有装配相关的尺寸特征准确,能够直接导入到整机装配体中参与干涉检查,不需要二次调整尺寸,这也是工业级元器件模型与外观展示类模型的核心区别——所有建模特征都要服务于实际工程需求,每一个倒角、每一段圆柱的尺寸都要与实物的装配基准对应,确保从建模到生产的全流程数据一致性。
