5mm直插式黄色发光二极管结构设计

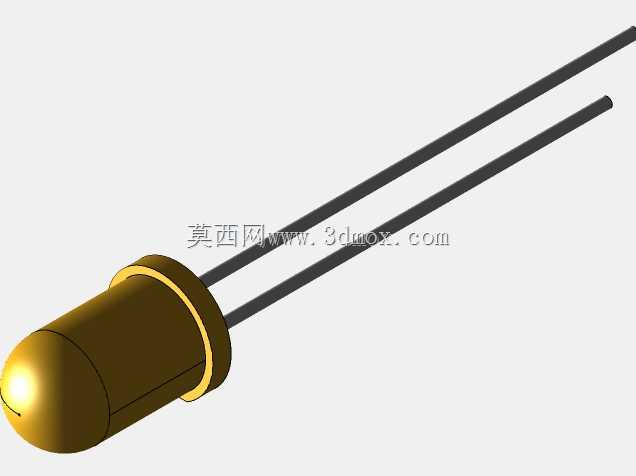

　　在做工控面板、消费类小家电的状态指示回路选型时，5mm直插黄色LED是绕不开的基础元器件，不少刚入行的结构工程师容易忽略这类小元件的安装边界，导致PCB开板后出现灯头凸台高度不匹配、引脚弯折干涉外壳的问题，这个三维模型刚好把这类直插灯珠的所有装配相关细节还原到位，能直接导入装配体做干涉检查，省得反复对着规格书核对尺寸。

　　从实际应用场景来看，这类黄色发光二极管的使用覆盖范围极广，工业控制柜上的故障预警指示灯、家电面板上的待机状态提示、户外小型设备的电源指示、教学实验板的信号输出指示，甚至是部分玩具的功能提示光源，都会用到这个规格的元件。黄色光的波长在585-595nm区间，人眼对这个波段的光敏感度较高，既不会像红色那样带有强烈的告警压迫感，也不会像绿色那样仅代表正常运行状态，用来提示待机、预警、中间工作状态再合适不过，在低照度环境下的识别距离也能满足多数室内设备的使用需求。

　　从产品功能特性来说，这个模型还原的是常规胶体封装的直插LED，灯头部分采用环氧胶体封装，既可以保护内部的发光芯片、键合金丝不受外力损伤和潮气侵蚀，半球形的胶体顶端还自带聚光效果，能把芯片发出的光线收拢在合适的出光角度内，常规这类5mm黄光灯的出光半角大概在20-30度，不需要额外加装导光柱就能在面板正面获得清晰的光点。两根平行的直插引脚是铜质镀锡材质，既保证了导电性能，也具备足够的机械强度，手工焊接或者波峰焊时都能耐受260摄氏度以内的高温，不会出现引脚软化、胶体受热变形的问题。

　　设计思路上，这个模型完全按照量产直插LED的实际公差做了还原，没有做理想化的无公差建模。灯头的圆柱段直径严格控制在4.95-5.05mm的常规公差带内，对应面板上的安装开孔可以直接取5.1mm的常规开孔尺寸，既不会因为开孔太小导致灯头插不进去，也不会因为开孔太大出现灯头歪斜、漏光的问题。灯头根部的凸台直径比圆柱段大0.8mm左右，安装时这个凸台会贴在PCB或者面板的内侧，起到轴向定位的作用，控制灯头伸出面板的高度，避免插装过深导致灯头顶到外壳透明视窗，或者插装过浅导致光点偏暗、视窗内出现暗区。

　　外形尺寸与安装边界方面，模型里的引脚长度还原了量产元件的常规切脚长度，两根引脚的中心距是2.54mm，刚好匹配标准万能板、PCB的标准焊盘间距，不需要额外调整焊盘位置。引脚的直径是0.5mm，对应焊盘的孔径取0.8mm即可，既能保证引脚顺利插入，也能让焊锡充分浸润焊盘形成可靠焊点。如果是需要弯折引脚做卧式安装的场景，模型里也预留了足够的引脚长度参考，弯折点距离灯头根部的距离至少要留3mm以上，避免弯折时应力传到胶体内部，扯断内部的键合金丝导致元件失效。另外要注意的是，两根引脚有正负极区分，长脚为正极短脚为负极，模型里也还原了这个长度差异，在做PCB布线的时候可以直接对应丝印的正负极标识，避免装反导致元件不亮。

　　不少工程师在做装配的时候容易忽略LED的安装高度公差，这个模型把胶体的总长度、凸台厚度都做了精准还原，在做面板和PCB的堆叠设计时，可以直接把这个模型导入装配体，测量灯头顶面到面板视窗的距离，常规这个距离控制在0.3-0.8mm比较合适，距离太远会导致光线发散，光点模糊，距离太近则容易因为装配公差导致灯头顶到视窗，刮花视窗表面或者顶裂胶体。如果是需要在LED和视窗之间加柔光片的场景，也可以直接在模型里预留柔光片的安装空间，不用反复打样测试距离。

　　从结构可靠性角度来说，这类直插LED的引脚抗弯折次数是有要求的，模型里的引脚直径和材质特性对应的弯折半径，在做引脚成型的时候可以参考，弯折半径不能小于引脚直径的2倍，避免引脚断裂。另外在做灌封处理的设备里，要注意环氧胶体和灌封胶的相容性，不过这个属于材料选型的范畴，模型本身已经把所有结构干涉相关的要素都覆盖到了，不管是做面板结构设计、PCB Layout还是整机装配模拟，都能直接调用，减少反复核对规格书的工作量，也能避免因为尺寸估算错误导致的装配问题。
