方形轴流风机防护格栅结构设计

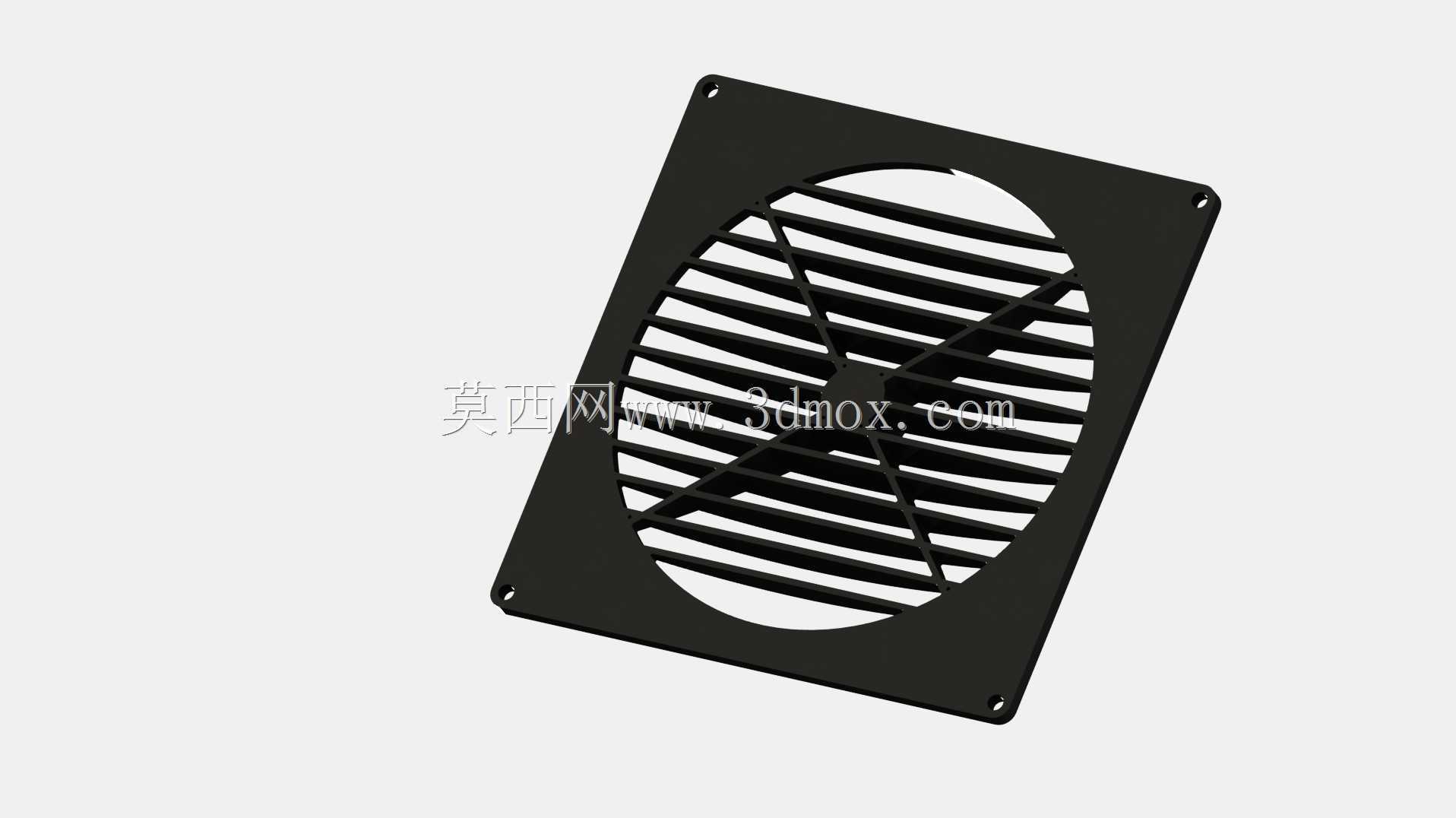

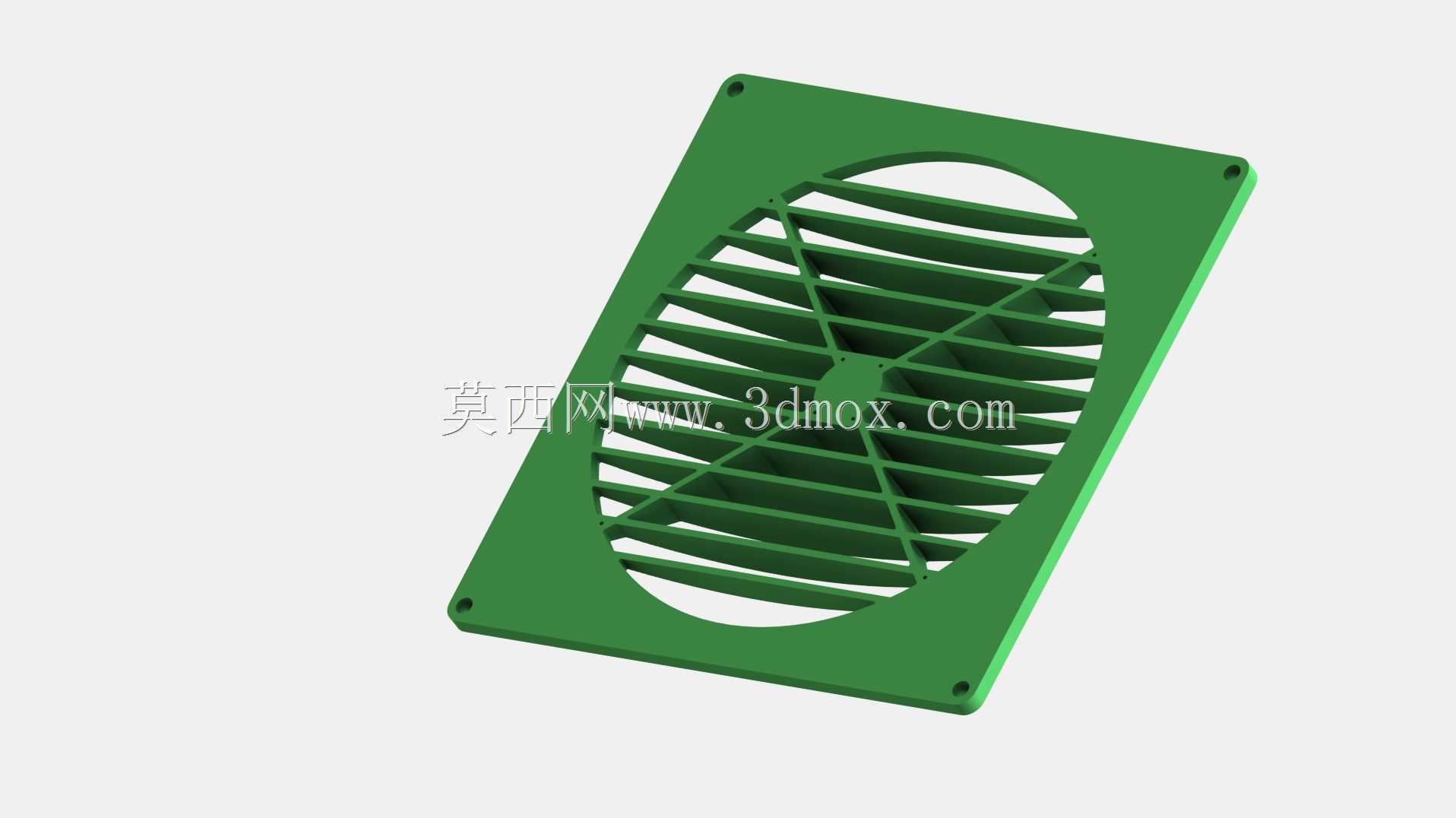

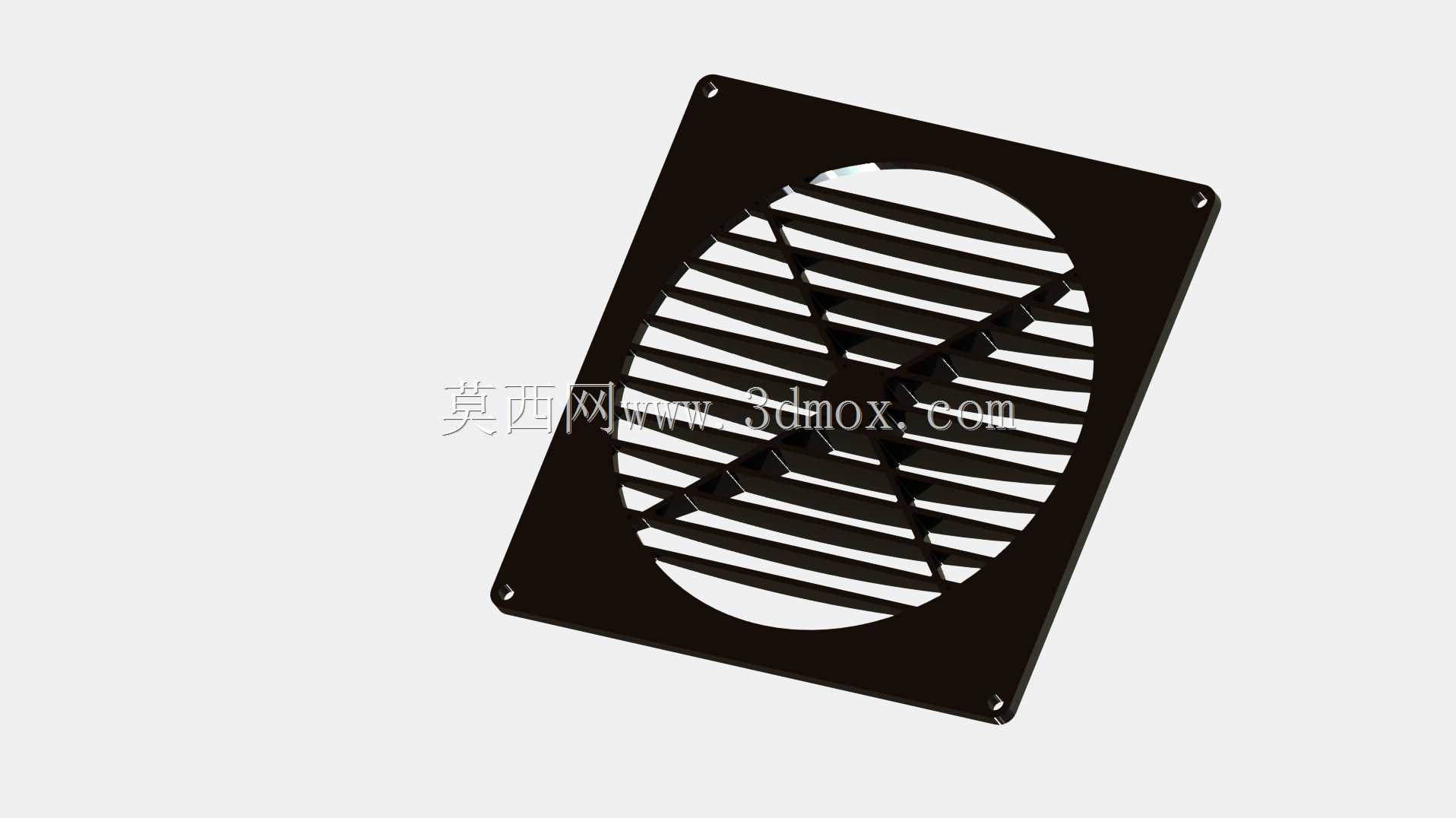

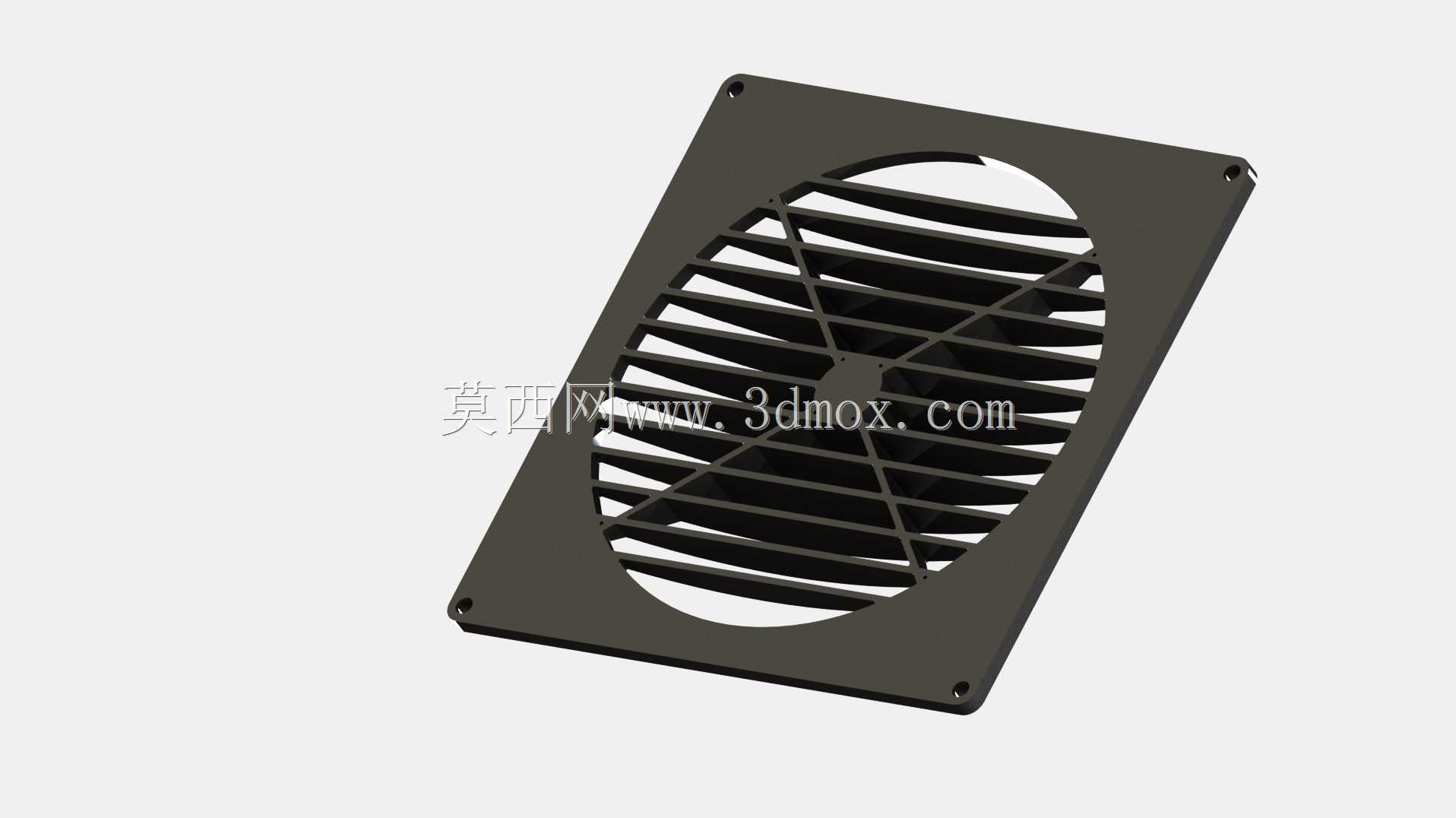

　　在工业电控柜、通讯基站机柜、小型工业设备散热通风、商用新风排风末端的安装场景里，这类方形排气扇罩是轴流风机配套的核心防护部件，日常选型和结构设计中需要兼顾通风效率、防护安全、安装适配性三个核心维度，不能只做外观造型忽略实际工况的使用需求。从结构设计的逻辑来看，这款罩体采用方形外框的结构形式，四个角预留的沉头安装孔位，是匹配市面主流同尺寸方形轴流风机的安装孔距做的适配设计，安装时可以直接通过自攻螺丝或者机牙螺丝将罩体固定在风机外侧的安装面或者设备壳体上，沉孔的设计可以让螺丝头部完全埋入罩体平面，不会出现凸起刮蹭线缆或者运维人员的情况，同时也能保证安装后罩体与安装面完全贴合，避免出现缝隙导致杂物从侧边进入风机内部。

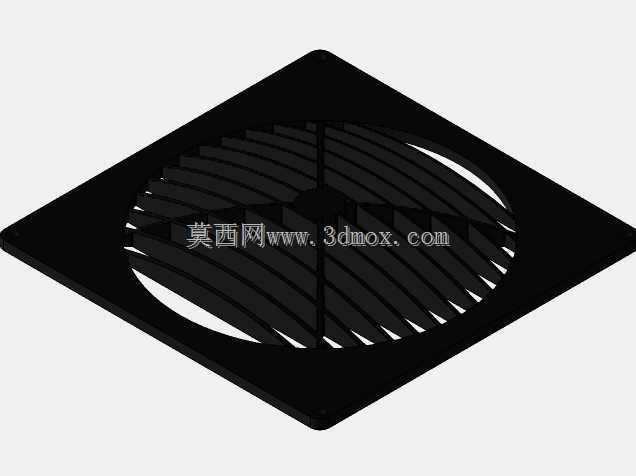

　　中间的格栅区域采用椭圆轮廓的斜向栅条布局，这种设计不是单纯的造型选择，斜向排布的栅条相比传统横竖直栅，在相同的开孔率下可以获得更好的结构刚性，同时气流通过时的风阻更低，不会因为加装防护罩导致风机的通风散热效率出现明显衰减；栅条之间的间隙尺寸经过反复校核，既可以保证足够的通风通流面积，又能有效阻挡直径大于间隙的异物、比如运维时掉落的螺丝、车间内飞溅的金属碎屑、外界飞入的昆虫等接触到高速旋转的风机叶轮，避免叶轮打坏或者异物被高速甩出造成安全隐患。从安装边界的适配性来说，这类方形罩体的外轮廓尺寸比对应风机的外框尺寸单边预留了足够的安装余量，不需要在设备壳体上额外加工复杂的避让结构，只要按照风机的开孔尺寸开好通风口，就可以直接将罩体覆盖在通风口外侧完成固定，对于设备厂的装配环节来说，可以大幅降低装配的对位难度，提升产线的装配效率。在实际工况使用中，这类罩体除了基础的防护功能，栅条的斜向布局还可以对风机吹出或者吸入的气流起到一定的导流作用，减少直吹带来的气流紊流噪音，在机柜散热场景下，合理的栅条角度还能避免气流直吹柜内的板卡元器件，减少长期直吹导致的元器件积灰、焊点加速老化的问题。设计过程中还需要考虑罩体的结构强度，整个外框和栅条采用一体化的结构设计，没有拼接焊缝或者装配缝隙，在受到外力挤压的时候，应力可以顺着栅条的排布方向均匀传递到外框和四个安装固定点，不会出现局部栅条断裂脱落的情况，哪怕是在户外使用的场景，

　　一体化的结构也不容易出现积水积尘的死角，日常清洁维护只需要用毛刷或者压缩空气从内侧向外吹扫就可以清理掉栅条上附着的灰尘絮状物，不需要拆卸整个罩体。另外在材料选型的适配性上，这种结构既可以采用ABS或者PP注塑成型用于普通民用、商用设备的散热场景，也可以采用钣金冲压成型用于工业高温、有油污的恶劣工况场景，结构本身不需要做太大的调整就可以适配不同的材料工艺，注塑件可以通过模具一次成型，量产一致性好成本低，钣金件可以通过冲压折弯完成加工，结构强度更高耐温性能更好，能够覆盖不同行业的使用需求。很多刚入行的结构设计师在做这类防护罩设计的时候，容易走入两个误区，要么是过度追求防护安全性把栅条间隙做的过小，导致风阻大幅上升，

　　风机实际通风量达不到设计要求，设备散热出现问题；要么是过度追求通风效率把栅条做的过宽过薄，间隙过大，不仅防护效果打折扣，结构强度也不足，运输或者安装过程中很容易出现栅条变形断裂的问题。这款罩体的栅条宽度、厚度、间隙比例是经过多轮通风仿真和结构应力校核确定的，在保证通流面积不低于风机有效通风面积85%的前提下，栅条的结构强度可以承受日常运维过程中的常规按压、碰撞不会出现永久变形，四个安装孔的位置也做了局部的加厚处理，多次拆装也不会出现孔位开裂的问题。在不同的应用场景里，这类罩体还可以根据实际需求做衍生调整，比如在粉尘较多的车间场景，可以在栅条内侧加装防尘滤棉，罩体的外框内侧预留的台阶结构刚好可以卡住滤棉，不需要额外增加固定结构；在有防鼠需求的场景，也可以在不改变外框安装尺寸的前提下，调整栅条的间隙尺寸，满足防鼠类防护的等级要求，不需要重新设计整个安装接口，通用性极强。
