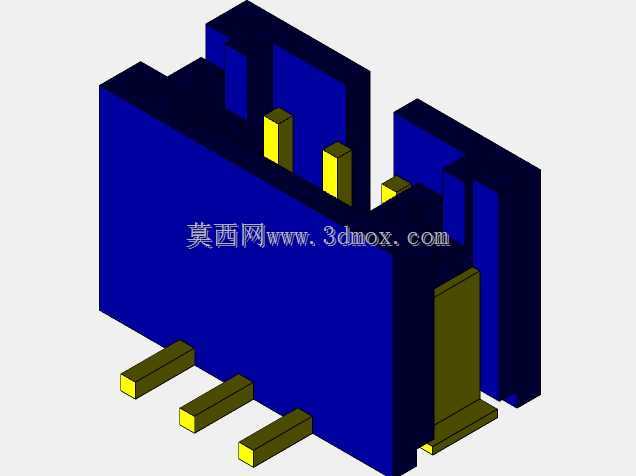

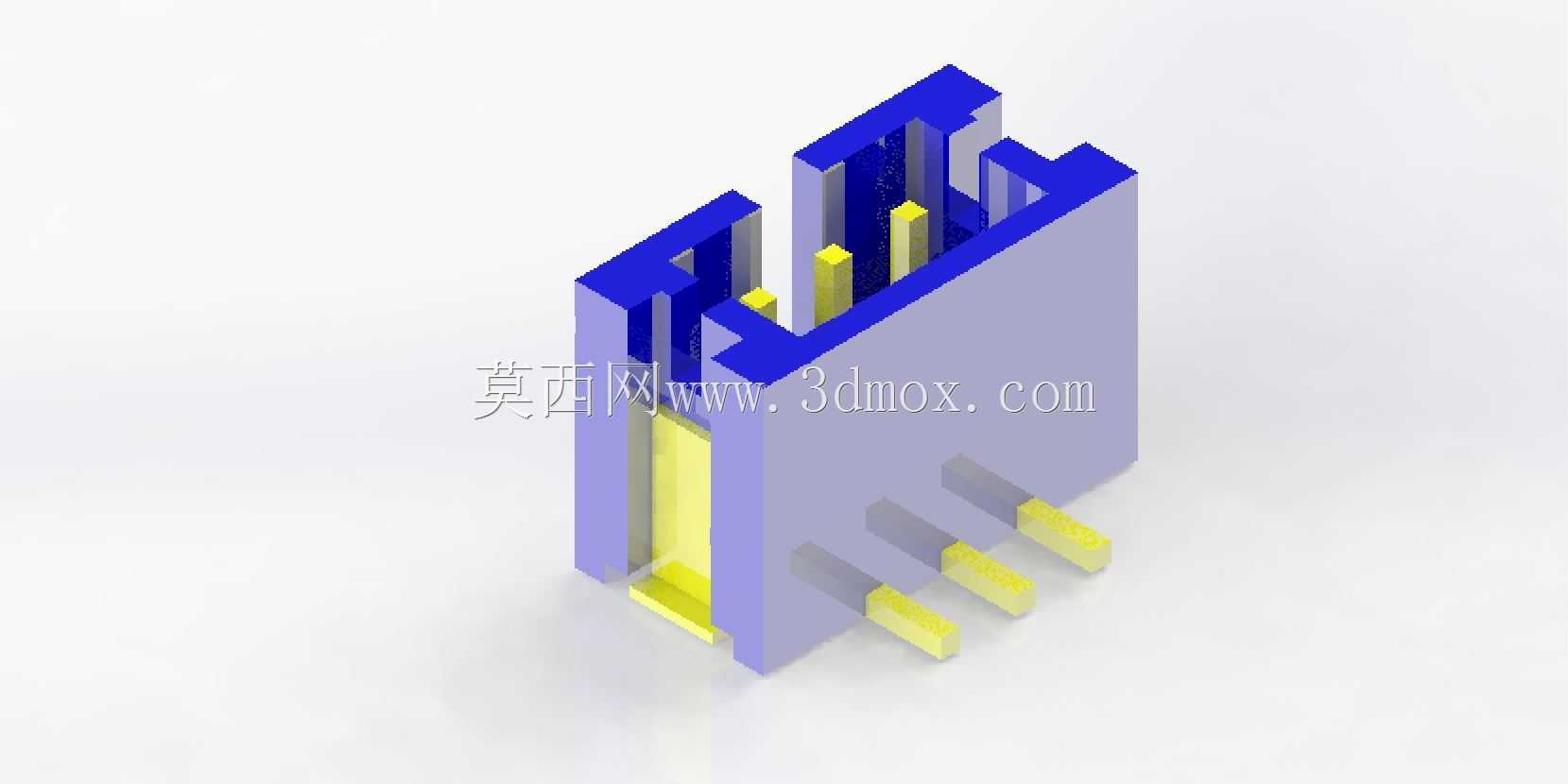

B3B-PH-SM4-TB针座连接器结构设计

　　在消费电子、工业控制板卡的板间连接场景里，这类卧式贴片针座是实现信号与小电流传输的核心基础部件，日常选型时经常会碰到板上空间局促、焊接后引脚共面度不足导致虚焊、插合时对位不准顶弯插针的问题，这款针座的结构设计刚好针对这些现场痛点做了针对性优化。从实际安装边界来看，这款3Pin针座采用卧式表贴安装形式，本体主体采用耐高温绝缘工程塑料塑压成型，绝缘本体的侧壁做了加厚导向筋设计，插合配套胶壳时，导向筋会先于插针进入胶壳的导向槽，从根源上避免斜插导致的插针弯折、退针问题，在产线批量装配时，哪怕操作人员插合速度较快，也能依靠导向结构实现盲插对位，大幅降低装配不良率。插针部分采用黄铜基材镀锡处理，既保证焊接时的润湿性，

　　也能在长期通电工况下降低接触电阻，避免引脚氧化导致的接触不良，三个插针的间距符合PH系列连接器的标准节距，引脚伸出本体底部的焊接端做了加宽焊片设计，回流焊时焊锡能够充分包裹焊片，提升焊接后的抗剥离强度，哪怕设备在运输、使用过程中存在一定振动，也不会出现焊盘脱落、引脚脱焊的问题。绝缘本体的定位柱设计在本体底部两侧，对应PCB板上的两个定位孔，装配时先将定位柱插入PCB孔位完成预固定，过回流焊时不会因为传送带振动导致本体偏移，保证三个引脚与PCB焊盘的对位精度，本体的整体高度做了压低处理，在对板上净空高度有严格要求的薄型设备内部，不会和上方的壳体、其他板上元件产生干涉，适配便携类电子设备紧凑的内部堆叠需求。从功能特性上看，

　　这款针座配套同系列胶壳使用时，插合后的保持力能够满足常规工业场景的抗振动要求，插针与胶壳内端子的接触区域采用弹性夹持结构，多次插拔后依然能保持稳定的接触压力，不会因为插拔次数增加出现接触电阻飙升的问题，适合需要经常拆装维护的设备内部连接场景。设计过程中，绝缘本体的塑模流道做了优化，避免成型后本体出现飞边、缩痕，尤其是插针安装孔的位置，严格控制孔位的同轴度，保证插针压入本体后不会出现歪斜，三个插针的共面度控制在0.1mm以内，满足SMT贴片工艺的共面度要求，避免回流焊时出现虚焊、立碑缺陷。在实际选型应用时，需要注意PCB封装的焊盘尺寸要匹配引脚焊片的宽度，定位孔的孔径比定位柱直径大0.1mm左右，预留一定的装配公差，

　　避免过锡炉时因为热胀冷缩导致本体被定位柱顶起，另外在布局时，针座的插合方向要预留足够的操作空间，方便产线人员插拔线束，不要在插合路径上布置过高的元件，影响装配效率。这类针座广泛应用在小型家电控制板、工控传感模块、便携检测设备的内部板对线连接场景，相比立式针座，卧式安装的形式能够降低整体板上高度，在空间受限的设备里优势明显，同时贴片安装的形式适合SMT批量生产，不需要额外的波峰焊工序，能够降低整板的加工成本。
