球面螺旋弹性缓冲零件结构设计

　　在各类需要小行程缓冲、定心复位的机械结构中，球面形态的螺旋弹簧有着常规圆柱弹簧无法替代的适配优势，这类零件的螺旋线沿球面轮廓排布，整体呈椭球状闭合轮廓，和常规圆柱压缩弹簧的直线螺距排布逻辑有本质区别。从实际应用场景来看，这类弹簧常被用在精密仪器的触点复位结构、小型快装工装的定位顶紧机构、阀门内部的密封面预紧组件，还有部分消费电子的按键缓冲结构中，它的球面轮廓可以在压缩过程中让各圈簧丝逐步贴合接触，刚度呈现非线性递增的特性，不会像圆柱弹簧那样在压缩到并圈前刚度基本恒定，能在极小的安装空间内实现从软接触到硬支撑的力值过渡，避免刚性冲击损伤配合零件。

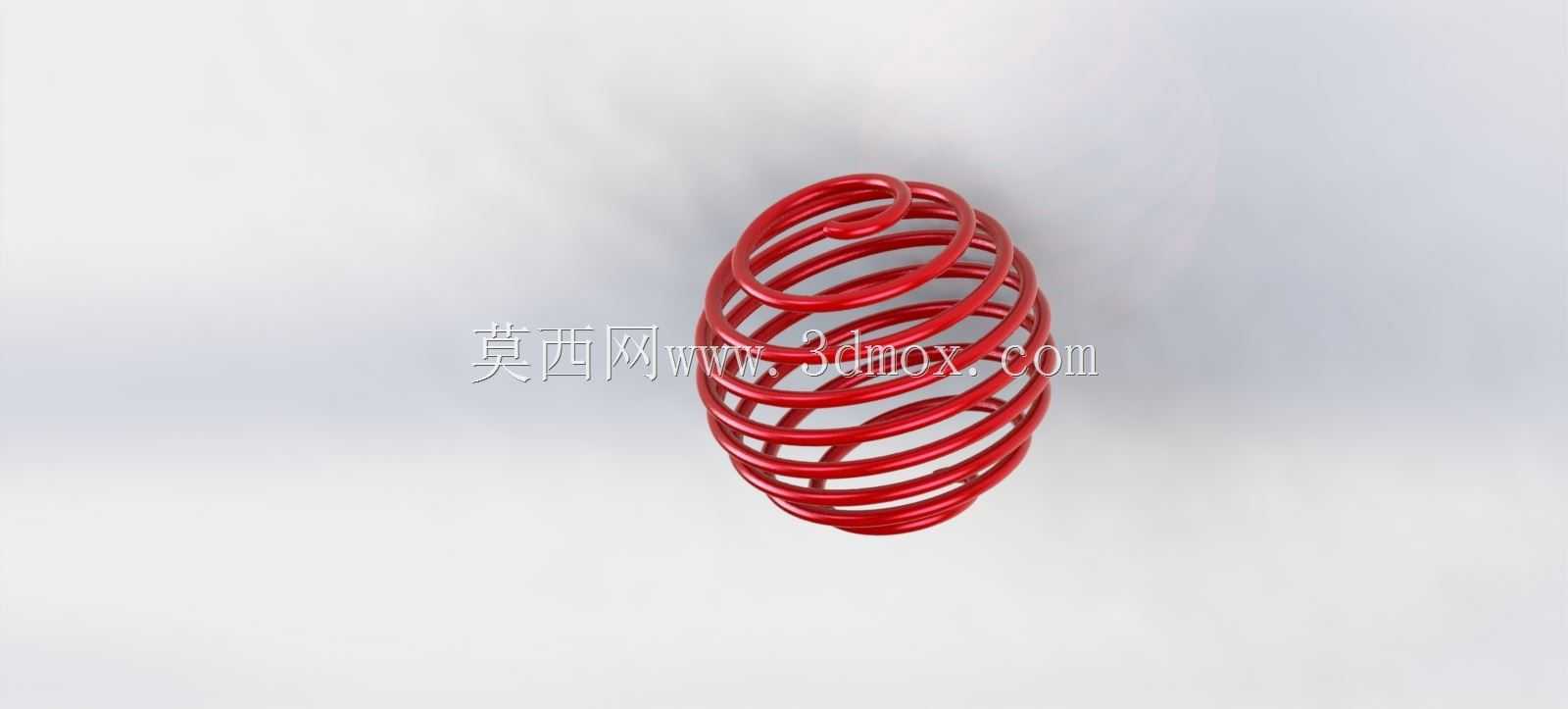

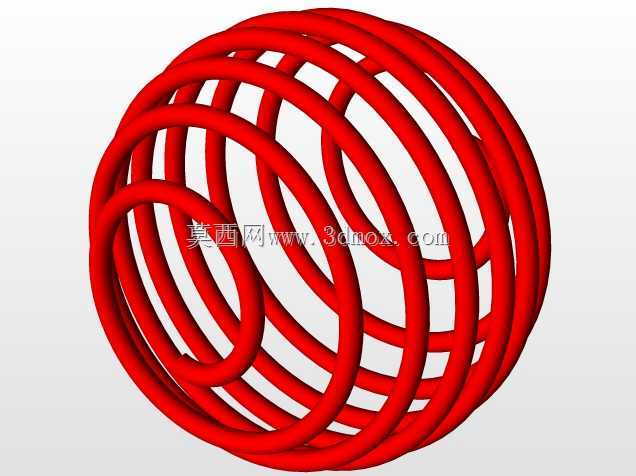

　　设计这类球面弹簧的时候，首先要明确安装边界的尺寸约束，通常这类弹簧的安装位是两端带小直径定位凸台的沉孔，弹簧两端的收口圈直径要和定位凸台的外径做间隙配合，间隙量控制在0.1到0.2毫米之间，既保证安装时不会卡滞，又能避免弹簧受压时出现径向偏移。簧丝的直径选择要结合实际工况的最大载荷来核算，比如用于轻载触点复位的场景，簧丝直径通常在0.3到0.8毫米之间，中载预紧场景则会选用1到2毫米直径的碳素弹簧钢丝或者不锈钢弹簧钢丝，材料选择上如果是有防腐要求的户外或者化工场景，优先选用304不锈钢丝，普通室内工况则选用碳素弹簧钢丝做表面喷塑或者电泳处理即可，图中所示的红色外观就是常见的弹簧表面环氧树脂喷涂处理，既能提升防腐性能，也能在装配时和其他零件做视觉区分。

　　螺旋线的生成逻辑是这类零件建模的核心，不能直接用普通螺旋线命令生成，需要先构建一个符合安装空间要求的球面或者椭球面基准面，然后让螺旋线沿球面的母线方向做变径扫描，螺距的设置要考虑压缩时的并圈顺序，通常两端的螺距更小，中间段螺距稍大，这样受压时两端的簧圈先接触并圈，逐步向中间递进，力值上升曲线更平缓，不会出现突然的刚度跳变。建模过程中要注意簧丝之间的最小间隙，自由状态下相邻簧丝的间隙不能小于簧丝直径的十分之一，避免热处理或者表面处理过程中出现簧丝粘连的问题，同时要校核最大压缩量下的簧丝应力，确保应力值在材料的许用剪切应力范围内，避免出现永久变形失效。

　　从安装适配的角度来说，这类球面弹簧不需要额外的导向杆或者导向套，自身的球面轮廓在受压时会自动对中，这一点比圆柱弹簧更适合安装空间受限、无法布置导向结构的场景，比如在小型气动阀的阀杆预紧结构中，阀杆本身直径较小，如果用圆柱弹簧就需要额外加长阀杆长度来做弹簧导向，而用球面弹簧的话，弹簧两端直接抵在阀台和阀盖的沉孔内，压缩过程中不会出现偏磨阀杆的问题，能有效降低阀杆的磨损速率，提升阀门的使用寿命。另外在一些需要双向缓冲的小行程结构里，球面弹簧可以横向布置，承受径向的缓冲载荷，这也是圆柱弹簧很难实现的特性，因为圆柱弹簧径向受力时很容易出现侧弯失稳，而球面弹簧的椭球外形在径向受压时，各圈簧丝会均匀分摊载荷，不会出现局部应力集中的情况。

　　实际选型应用时，还要注意弹簧的自由高度和安装预压量的匹配，通常预压量设置为自由高度的10%到15%，这样可以避免设备运行过程中弹簧出现松动异响，同时保证初始预紧力足够克服配合零件的自重或者摩擦力。如果是用于振动工况的场景，还要校核弹簧的固有频率，避开设备的工作振动频率区间，防止出现共振导致弹簧过早疲劳断裂。建模完成后做工程图输出时，需要标注清楚两端收口圈的内径、弹簧的最大外廓直径、自由高度、有效圈数、总圈数，还有簧丝直径，同时要在技术要求里明确旋向、热处理硬度、表面处理要求，以及负荷测试的变形量对应力值要求，确保生产加工出来的零件能符合实际装配使用的需求。
