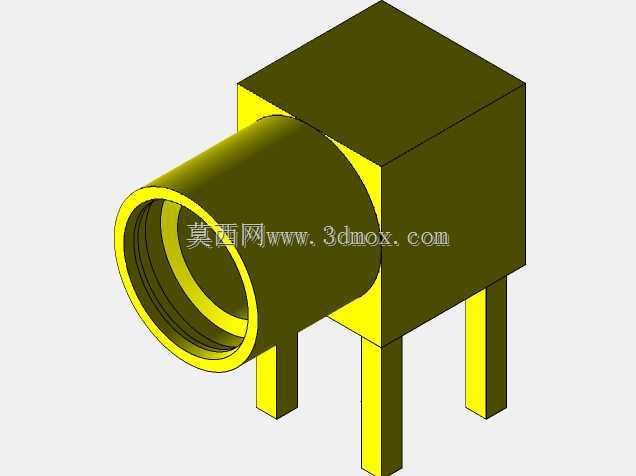

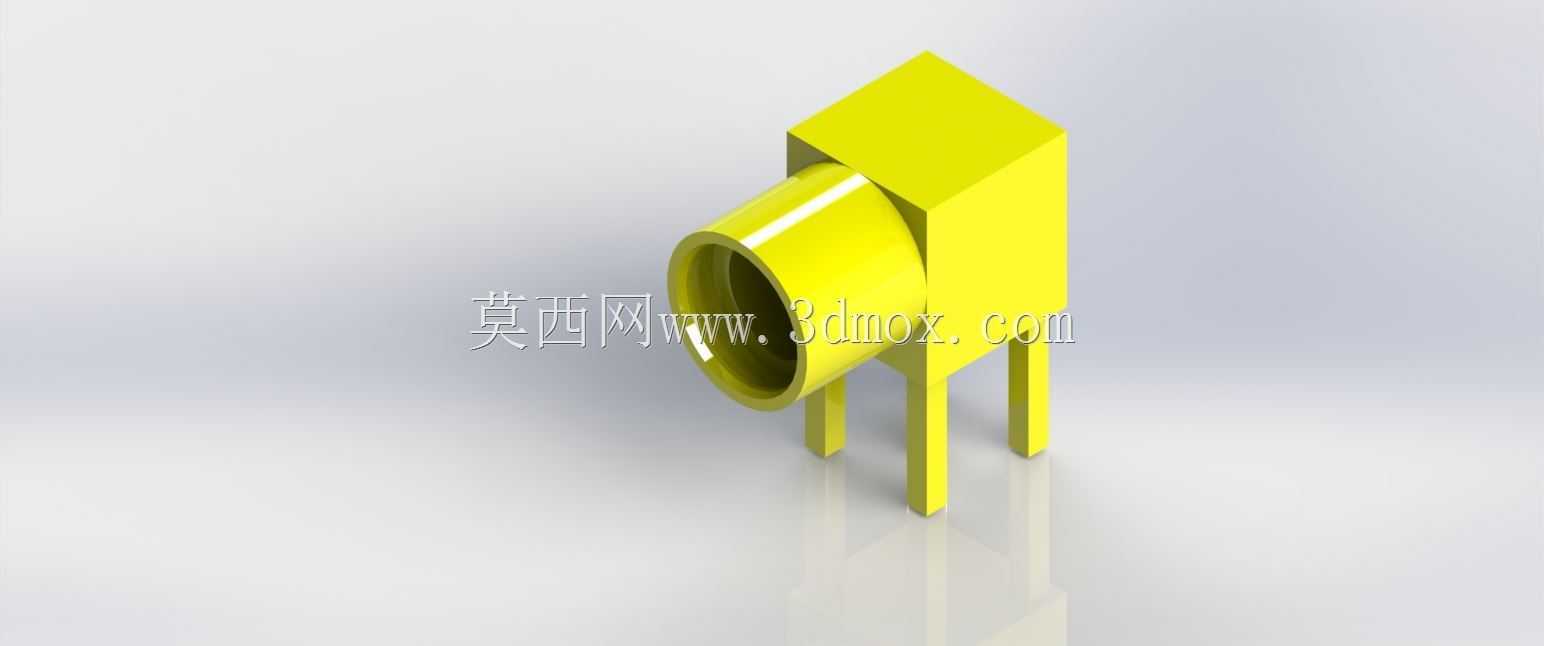

板端边缘安装型SMA射频同轴连接结构

　　在射频通讯设备的PCB板级互连场景中，边缘安装型SMA连接器是解决高密度板卡侧边信号引出的核心连接件，常见于无线通信基站板卡、射频测试仪器前端、微波信号处理模块、工业无线传输终端的板边信号端口设计中，这类安装形式的连接器不需要在PCB板面占用中心布局空间，可直接沿电路板侧边完成固定，适配板卡插箱式安装的结构需求，避免了直插式SMA连接器占用板面布线空间、插装后突出高度过高影响机箱内部堆叠的问题。

　　从实际功能特性来看，该类SMA连接结构采用标准SMA接口的同轴传输设计，内导体与外导体的同轴度公差控制在0.05mm以内，可保证DC到18GHz频段内的信号驻波比稳定在1.2以下，满足常规射频信号的低损耗传输要求；侧边的三个直插式固定引脚，其中两个为接地引脚，与PCB板上的接地焊盘焊接后可形成连续的屏蔽腔体，有效降低外部电磁干扰对传输信号的影响，中间引脚为信号传输端，与板上的微带线直接阻抗匹配连接，不需要额外的转接走线。

　　设计过程中，首先需要匹配PCB板的厚度参数，该结构的安装卡槽宽度适配1.6mm标准厚度的FR4板材，安装时可直接将连接器卡在PCB板的边缘缺口处，卡槽的上下定位面与PCB板面贴合，可在焊接前完成预固定，减少波峰焊过程中的连接器偏移问题；外导体采用黄铜镀镍的结构设计，既保证了足够的结构强度，在多次插拔后不会出现接口变形，同时镀层的抗腐蚀能力可满足工业环境下的长期使用要求，内导体采用铍青铜镀金材质，接触弹性稳定，插拔寿命可达500次以上，满足测试类设备频繁插拔的使用需求。

　　从安装边界尺寸来看，该连接器主体的方形基座边长为6.5mm，接口部分的外圆直径为4.3mm，引脚伸出基座底部的长度为3.2mm，安装后接口端面突出PCB板侧边的长度为8mm，在板卡布局时需要预留出对应的安装空间，侧边相邻器件与连接器中心的距离需要保持在5mm以上，避免SMA接头拧接时与周边器件产生干涉；三个引脚的焊盘尺寸设计为1.2mm×2mm，相邻引脚的中心间距为2.5mm，接地引脚的焊盘需要与PCB的主接地层通过过孔直接连接，过孔数量不少于3个，以保证接地的连续性，降低信号传输过程中的回波损耗。

　　在实际选型应用中，这类边缘安装的SMA结构相比传统的法兰安装SMA连接器，不需要在PCB板上开设安装孔，也不需要额外的螺丝固定，可直接通过波峰焊完成焊接固定，生产装配效率提升40%以上，同时整体高度更低，适配厚度1U及以下的插箱式设备的结构设计要求；在结构建模过程中，需要重点保证接口部分的尺寸符合SMA接口的标准规范，外导体的内孔尺寸、内导体的直径与伸出长度、接口螺纹的参数都需要严格遵循射频连接器的相关标准，避免出现与标准SMA接头无法适配的问题，同时引脚的位置度公差需要控制在0.1mm以内，保证与PCB焊盘的精准对位，减少焊接过程中的虚焊、连焊问题。

　　针对不同的应用场景，该结构可调整基座的长度与引脚的间距，适配2.0mm厚度的特殊PCB板，也可将直插引脚改为贴片式引脚，适配回流焊的生产工艺，外导体的镀层也可根据使用环境调整为镀三元合金，提升盐雾环境下的抗腐蚀能力，满足户外通讯设备的使用要求；在结构强度设计上，基座与接口部分采用一体化加工结构，可承受100N以上的侧向插拔力，不会出现基座断裂、引脚变形的问题，满足设备在运输、使用过程中的抗振动要求。
