带减重孔结构牵引绳轮传动部件

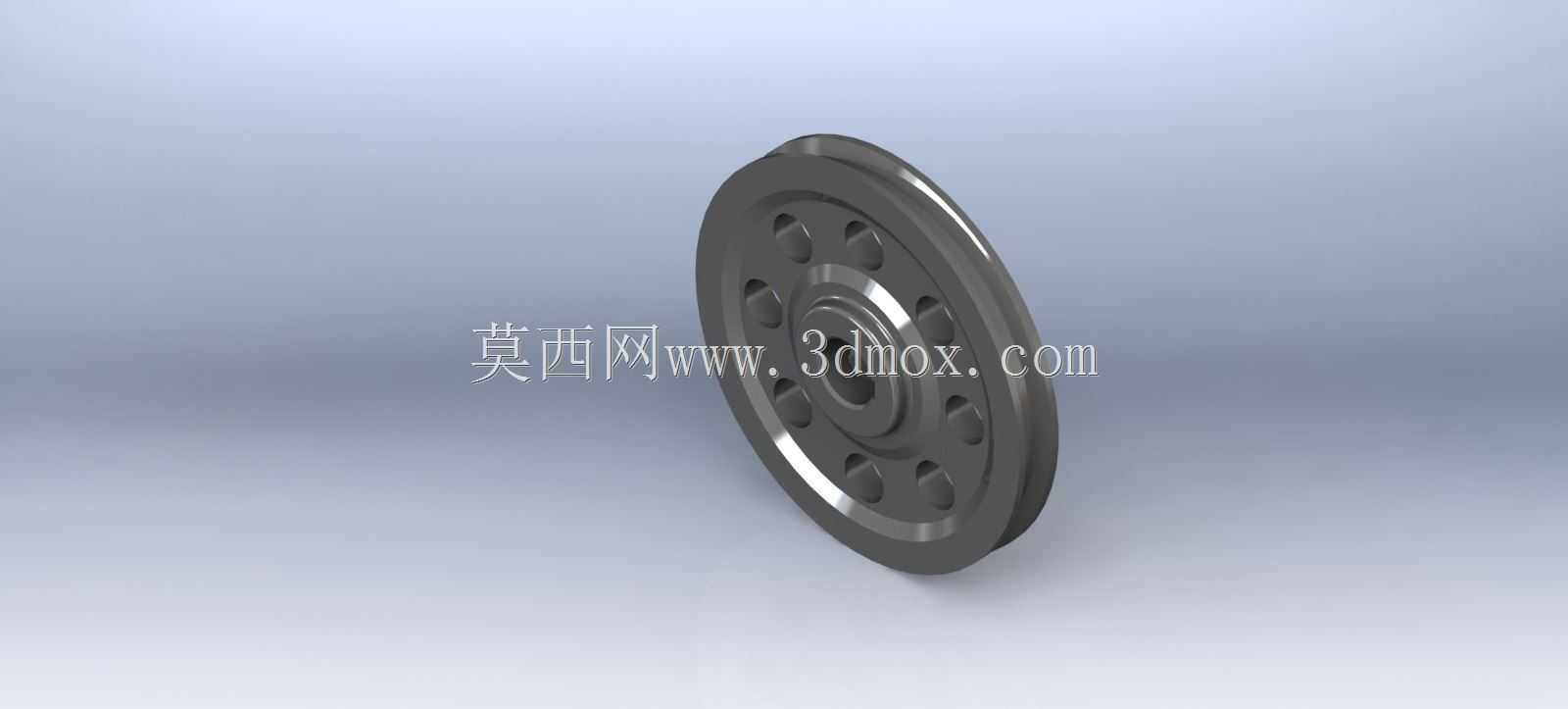

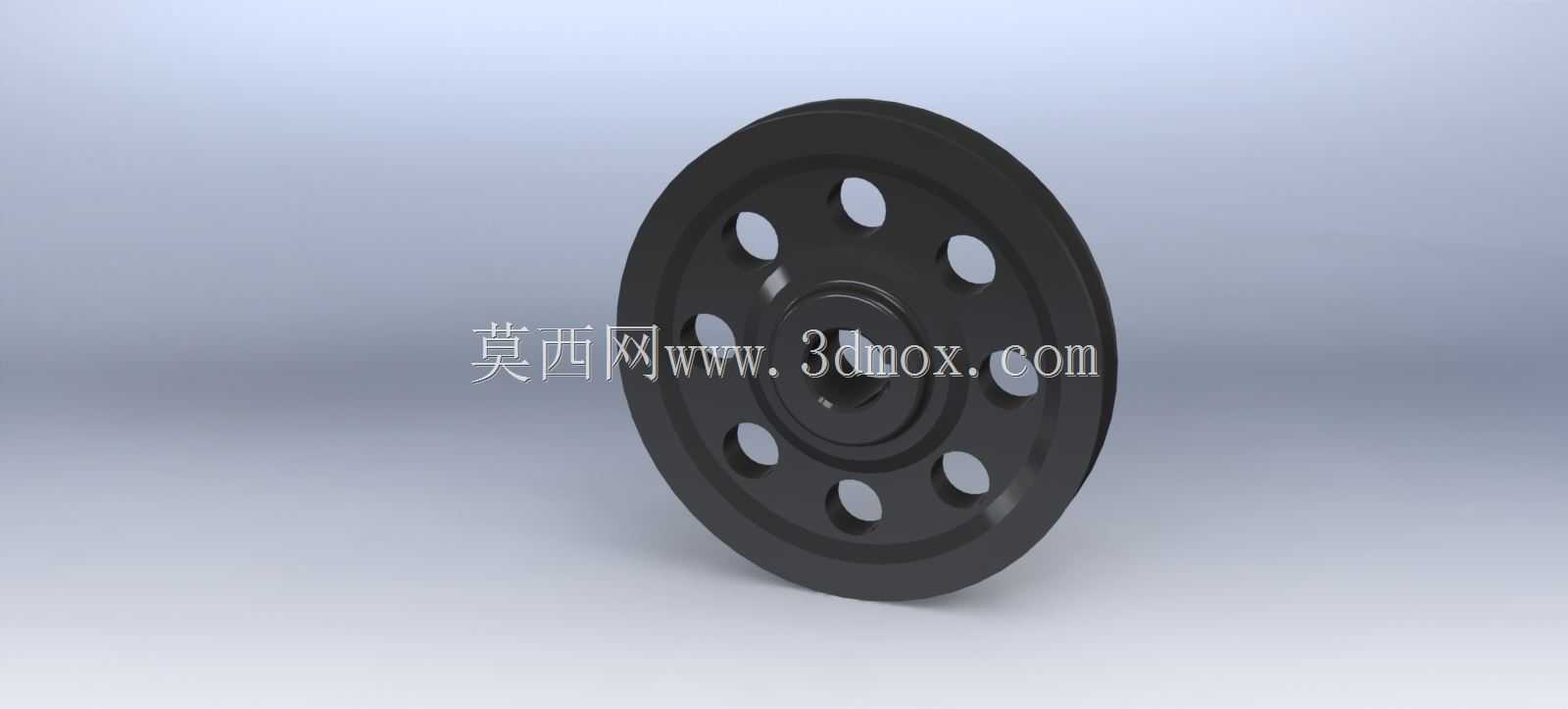

　　这类带均匀减重孔的盘状牵引轮，常被用在各类需要柔性绳索牵引的设备场景里，比如车间小型物料吊运的手动牵引机构、自动化仓储线的货位张紧牵引单元、轻型起重设备的导向承重轮组，还有部分农用机械的绳索张紧传动位置，核心作用是给缠绕在轮槽内的钢丝绳、尼龙牵引绳提供稳定的支撑与导向，把旋转运动转化为绳索的直线牵引动作，同时承担绳索工作过程中产生的径向载荷与侧向偏载。从结构设计逻辑来看，轮体采用中心轮毂加外圈轮缘、中间连接辐板的经典盘类轮体结构，中心的轮毂部分做了加厚处理，内孔开有键槽，用来和传动轴配合传递扭矩，键槽的尺寸匹配常用的平键规格，安装时可以直接套在对应直径的传动轴上，通过平键限制周向转动，轮毂端面还预留了轴向定位的台阶面，

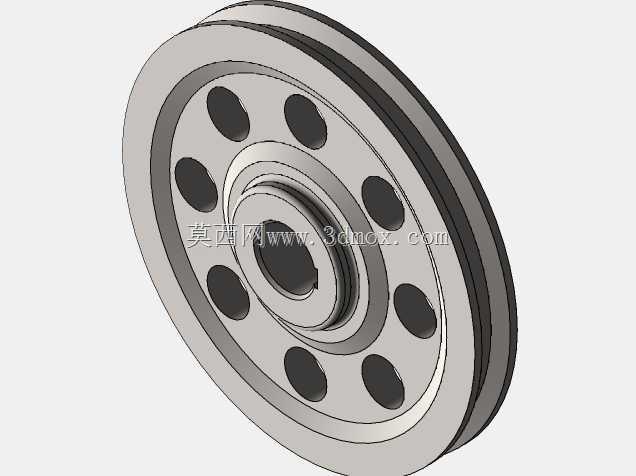

　　装配时可以靠轴肩或者轴用挡圈完成轴向固定，不需要额外设计复杂的定位结构，适配常规的轴系安装需求。中间辐板上均匀分布的八个圆形减重孔，并不是随意开设的，孔的位置经过受力校核，分布在辐板应力最小的环形区域，既能够大幅降低轮体自身的转动惯量，让设备启停过程中轮体的惯性冲击更小，也能减少整体的材料用量，降低零件自重，同时这些通孔还能在轮体长期运转过程中，方便工作人员观察内部轴系的磨损情况，也能给轮毂位置的散热提供空气流通的通道，避免长时间高负载运转时轮毂和轴配合位置因为摩擦积热出现润滑失效的问题。外圈的轮缘部分加工有适配牵引绳直径的圆弧槽，槽的表面做了光滑过渡处理，没有尖锐棱角，避免牵引绳在反复缠绕、放出的过程中被棱角切割出现断丝、

　　磨损加剧的问题，轮缘的厚度经过载荷校核，能够承受牵引绳满载拉力下的径向挤压，不会出现轮缘变形导致绳索脱槽的情况。从安装边界来看，这类牵引轮的轴向尺寸控制得比较紧凑，轮毂的突出高度和辐板厚度匹配常规的轴承座安装间距，不需要额外调整轴系的跨距就可以直接替换同规格的老式实心轮体，轮体外圆的直径公差控制在合理范围，保证绳索缠绕时的线速度稳定，不会因为轮径偏差导致牵引行程出现累计误差。在实际选型应用时，需要注意匹配对应直径的牵引绳，绳索的直径不能超过轮槽的圆弧半径，否则会出现绳索和轮槽接触面积不足，局部压强过大加剧磨损的问题，同时安装时要保证轮体的端面和传动轴的垂直度，避免轮体偏摆导致绳索在轮槽内反复窜动，出现脱槽或者异常磨损的情况。

　　轮体的整体结构没有多余的复杂特征，加工工艺性较好，常规的车削、铣削或者冲压焊接工艺都可以完成制造，适合批量生产应用在各类通用牵引设备上，在长期使用过程中，只需要定期检查轮槽的磨损情况、轮毂和轴配合的间隙，就可以保证稳定的工作状态，不需要频繁的维护更换。
