卧式弯插板对板连接器结构设计

　　在消费电子、工业控制板卡、通讯设备的板间互联场景里，这类卧式弯插结构的板对板连接器一直是高密度布线场景下的常用选型，区别于直插式连接器占用板上垂直空间的问题，弯插结构的引脚从本体侧部引出后弯折贴装，能够将两块平行排布的PCB板以叠层方式完成信号与电源连通，大幅压缩整机内部的堆叠高度，适配便携设备、薄型工控模块这类对安装空间有严苛限制的装配场景。从实际使用的工况来看，这类连接器需要同时兼顾插拔对位的容错性、长期接触的可靠性，以及焊接装配时的工艺兼容性，设计过程中需要平衡多维度的工程约束。

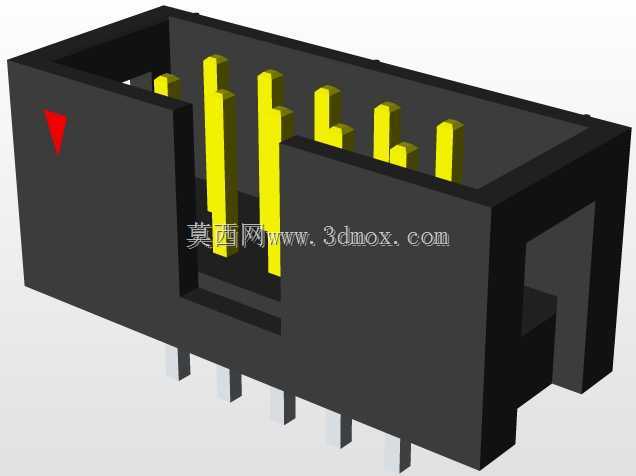

　　从结构本身来看，该连接器采用黑色绝缘本体作为承载基座，材质一般选用耐温阻燃的LCP工程塑料，能够耐受波峰焊、回流焊过程中的高温冲击，不会出现基座变形、引脚移位的问题。本体内部排布的多组黄色接触端子采用差异化长度设计，这一细节并非随意设置：长端子通常作为接地引脚先接触、后断开，能够在插拔过程中提前释放板卡静电，避免静电击穿板上的敏感芯片，短端子则对应信号与电源引脚，按照规定的接触时序完成连通，从结构层面规避热插拔带来的器件损坏风险。端子本身采用铜合金基材冲压成型，表面镀金处理，降低接触电阻的同时提升抗腐蚀能力，保证长期使用下的连接稳定性，避免氧化带来的信号衰减、接触不良问题。

　　本体一侧设置的红色三角标识是装配过程中的防呆标记，能够在产线装配、维修更换时快速确认插接方向，避免反插导致的端子弯折、板卡损坏，降低人工装配的出错概率。本体两侧的挡墙结构一方面能够在插接过程中提供导向，让公母座对接时自动对位，抵消一定的装配公差，另一方面在插接完成后形成物理限位，避免横向受力导致的端子脱开、连接失效。底部伸出的弯插引脚采用标准间距设计，引脚的弯折半径经过严格校核，既保证引脚能够顺利插入PCB对应的安装孔内，又避免弯折处应力集中导致的引脚断裂，焊接后引脚与PCB焊盘形成可靠的机械与电气连接，能够承受一定的振动、冲击载荷，适配工业场景下的复杂使用环境。

　　设计这类连接器时，首先要明确适配的PCB板厚、板间堆叠间距，以此确定本体的高度、引脚的弯折长度与伸出尺寸，保证焊接后两块板之间的间隙符合设计预期，不会出现元件干涉、装配顶死的问题。其次要根据传输的信号类型、载流大小确定端子的数量、宽度与排布间距，电源端子需要适当加宽截面积提升载流能力，高速信号端子需要考虑阻抗匹配与串扰抑制，通过端子间距、排布顺序的优化降低信号之间的干扰。绝缘本体的壁厚设计需要兼顾结构强度与成型工艺，壁厚过薄容易在注塑成型时出现填充不足、翘曲变形，壁厚过厚则会增加材料成本，同时占用不必要的安装空间，本体内部的端子固定槽需要与端子过盈配合，保证端子压入后不会出现松动、移位，公差控制在合理范围内，既方便生产时的端子组装，又避免间隙过大导致的端子歪斜。

　　安装边界方面，这类连接器在PCB上的占用区域需要提前预留足够的安全距离，本体周围3mm范围内不宜布置过高的元件，避免公母座对接时出现干涉，焊接引脚对应的焊盘尺寸需要按照引脚宽度合理设计，保证焊锡能够充分浸润，同时避免焊盘过大导致的连锡、桥接问题。插接方向上需要预留足够的操作空间，方便装配时的对位与按压，保证公母座能够完全插合到位，避免半插状态下的接触不良。对于需要经常插拔的维护场景，还可以在连接器两侧增加固定卡扣，进一步提升连接的牢固性，防止振动工况下的连接器松脱。

　　从实际应用反馈来看，这类弯插板对板连接器相比排线连接方式，集成度更高、连接可靠性更好，不需要额外的线束加工工序，能够直接通过SMT或波峰焊完成板上装配，大幅提升产线的装配效率，同时减少线束带来的信号干扰、空间占用问题，在路由器、交换机、工业采集模块、嵌入式主控板等产品中都有广泛应用。设计过程中还需要考虑端子的插拔寿命，通过端子接触部位的弧度设计、弹性优化，保证多次插拔后仍能保持稳定的接触压力，接触电阻不会出现明显上升，满足产品全生命周期的使用要求。绝缘本体的阻燃等级需要达到UL94-V0级别，避免电路故障时的起火风险，满足电子设备的安规要求。
