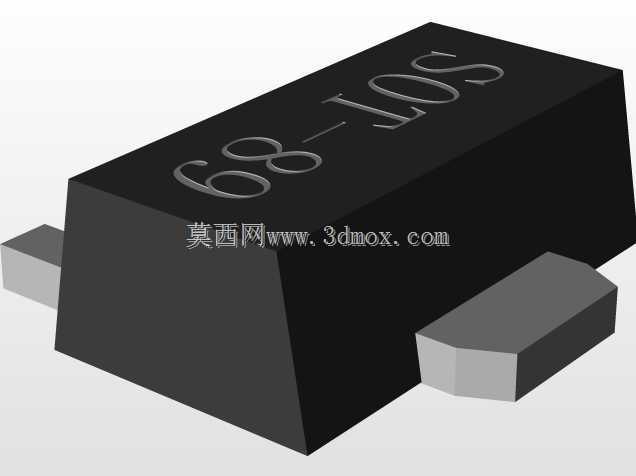

贴片式SOT-89封装半导体分立器件三维结构

　　做消费类电子、工业控制板卡的PCB布局布线时，SOT-89封装的半导体器件是板上功率通路里的常客，这类封装的器件常用来做小功率信号放大、低压差线性稳压、中功率开关管使用，相比更小的SOT-23封装，它的散热焊盘面积更大，能承载更高的持续耗散功率，在板上空间不算极端紧凑、需要兼顾散热能力和贴片效率的场景里，选型优先级一直不低。这次做的这个三维结构，是完全按照JEDEC标准里的SOT-89封装尺寸公差带做的1:1还原，建模的时候没有随便拿通用封装凑数，而是把塑封本体的拔模斜度、引脚的共面度公差、散热焊盘的突出高度这些容易在结构干涉里出问题的细节都做了进去。很多刚做结构协同的工程师容易忽略，PCB布局时只看封装库的焊盘尺寸，

　　不核对三维实体的安装边界，最后做整机装配的时候，要么是塑封本体和旁边的屏蔽罩侧壁顶死，要么是引脚成型的弧度和板上的贴片胶涂布区域重叠，导致过回流焊的时候出现虚焊、器件立碑的问题。这个模型在做外形尺寸标定的时候，特意把塑封本体的三个方向最大实体尺寸做了高亮参考，长度方向从引脚最前端到散热焊盘尾部的总长度控制在标准公差的上限，宽度方向两侧引脚的外边缘距离、塑封本体的侧面拔模后的最大宽度都按实际量产器件的最大尺寸做了预留，高度方向从PCB板面到塑封本体顶面的最高距离，也考虑了塑封体表面的印字层厚度，不会出现装配时和上方的结构件间隙不足的问题。设计思路上，没有把模型做成不可编辑的整体实体，而是把塑封本体、三个功能引脚、底部散热焊盘分成了独立的实体，方便做热仿真的时候单独给不同部分赋材料参数——塑封部分用环氧模塑料的导热系数，引脚和散热焊盘用铜合金镀锡的材料参数，做板级热分布仿真的时候不用再拆分模型，能直接导入仿真软件调用。另外引脚部分的建模，还原了实际器件引脚的成型弧度，不是简单的直角折弯，因为实际SMT生产中，引脚的成型弧度直接影响贴片时的应力释放，如果模型里做成直角折弯，在做板级振动仿真、跌落仿真的时候，引脚的应力集中系数会和实际情况偏差很大，算出来的焊点疲劳寿命完全没有参考价值。从实际应用场景来说，这类封装的器件在工业传感器信号调理板、车载小功率控制模块、家用小电器的电源板上都有大量使用，做整机结构设计的时候，

　　往往需要把板上所有器件的三维模型都装配进去，检查各个器件之间的安全间隙，尤其是带金属散热片的器件、接插件、屏蔽罩这些结构件，和半导体器件的间隙至少要留0.3mm以上，避免生产组装的时候出现刮碰，或者长期使用后因为结构形变挤压器件导致引脚断裂。很多工程师在找这类通用封装器件的模型时，经常遇到模型尺寸不准的问题，要么是塑封本体做小了，要么是引脚的位置偏了，导入PCB装配后和实际焊盘对不上，这个模型在建模完成后，特意和JEDEC的封装标准、市面上主流厂商的同封装器件规格书做了交叉核对，引脚的中心距、焊盘的宽度、引脚伸出塑封本体的长度都在标准公差范围内，不管是用来做PCB的3D布局检查，还是做整机的结构干涉校验，

　　或者是做生产工艺的SMT贴片模拟，都能直接使用，不需要再反复调整尺寸。另外建模的时候也考虑了不同软件之间的格式兼容性，实体之间没有出现碎面、非流形几何的问题，导入常用的机械设计软件都能直接编辑特征，不需要做几何修复。实际工程里，很多小问题都出在这类通用元器件的模型误差上，比如之前做一款工业温控器的结构时，就是因为用了尺寸不准的SOT-89器件模型，塑封本体高度做低了0.4mm，最后装配屏蔽罩的时候，屏蔽罩的内凹加强筋刚好压在器件顶面，导致批量生产的时候有近三成的板子出现器件被压坏、引脚短路的问题，返工花了不少成本，所以这类通用封装的三维模型，尺寸精度的重要性其实比很多复杂结构件还要高，毕竟它是板上用量大、分布广的基础元器件，一个尺寸误差就可能导致整个板子的装配出问题。
