平板安装式定向重载脚轮结构设计

　　做设备结构设计的同行大多有体会，移动类设备的行走支撑选型从来不是选个轮子拧上这么简单，尤其是固定定向行走的场景，轮组的安装贴合度、承载冗余、轮面材质匹配度，直接决定了设备推移时的顺畅度、长期使用的结构可靠性，甚至会影响设备内部精密部件的使用寿命。这款平板安装式定向脚轮，是针对工业场景固定方向移动需求设计的支撑行走部件，没有转向结构的冗余设计，整体结构刚性更强，适合对行走方向有固定要求、不需要频繁转向的设备底部安装使用。

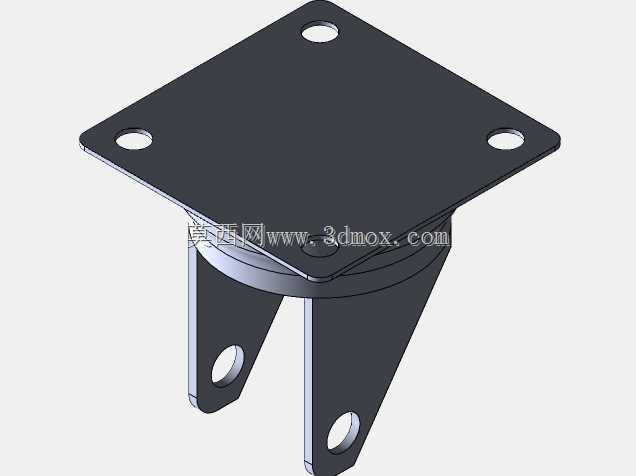

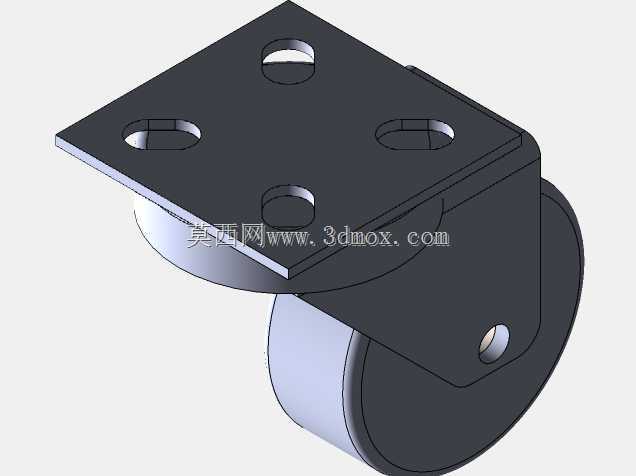

　　从结构设计逻辑来看，这款脚轮采用顶部平板作为安装基准面，平板上开设四个长圆形安装孔，这种孔型设计是实际装配中反复验证过的合理选择：一方面长圆孔可以抵消安装机架底部的孔位加工误差，降低机架加工时的位置度公差要求，减少生产环节的加工成本；另一方面安装时可以在孔长范围内微调脚轮的安装位置，保证四个轮组的安装平面度，避免出现个别轮子悬空、承载不均的问题，尤其是大尺寸设备底部安装四个轮组时，这种微调余量能大幅降低现场装配的调整难度。安装平板下方采用一体式弯折的支架结构，支架侧板直接包裹滚轮两侧，通过贯穿的销轴实现滚轮的转动支撑，这种包裹式支架结构相比分体式铆接支架，抗侧向冲击的能力更强，设备推移过程中如果遇到地面凸起产生侧向冲击力，支架不会轻易出现变形、铆接松动的问题，承载稳定性更有保障。

　　实际应用场景中，这类定向脚轮常和万向脚轮搭配使用，比如在小型工业设备、移动工作台、仓储周转料架、轻型自动化移动工位的底部，通常两个定向轮搭配两个带刹车的万向轮，既可以保证设备直线推移时的方向稳定性，不会出现走偏、蛇形摆动的问题，又能通过万向轮实现转向调整，推移操作更省力。滚轮部分采用圆弧面设计，和地面的接触面积适中，既不会因为接触面积过大导致推移阻力过高，也不会因为接触面积过小造成轮面压强过大，在环氧地坪、水泥地面、瓷砖地面等常见工业地面都能适配，轮面材质选用的是具备一定弹性的耐磨材质，推移过程中可以过滤地面微小凸起带来的振动，降低设备移动时的噪音，同时不会对地面造成硬划伤，适合车间内部的设备移位场景。

　　从安装边界尺寸来看，顶部安装平板的尺寸适配市面上大多数标准设备的底部安装梁间距，四个安装孔的孔距符合通用五金配件的安装规范，不需要额外做安装转接板就可以直接固定在常用规格的铝型材机架、方管焊接机架底部；支架的整体高度经过优化，安装后设备底部离地面的高度处于合理区间，既不会因为离地过低导致设备底部磕碰地面凸起，也不会因为离地过高造成设备重心偏高，提升设备放置和移动时的稳定性。滚轮的直径选择兼顾了越障能力和安装高度，日常车间地面的微小焊缝、地坪接缝、小颗粒杂物都可以顺利通过，不会出现卡滞问题；滚轮和支架之间的转动间隙控制合理，既保证滚轮转动顺畅无卡滞，又不会因为间隙过大导致滚轮晃动，推移时不会产生额外的异响和摆动。

　　在结构细节处理上，支架的所有弯折边缘都做了圆角钝化处理，安装过程中不会划伤操作人员的手部，也不会刮蹭设备底部的线缆、管线；销轴两端采用铆压固定，不需要额外的紧固件防松，长期使用不会出现销轴脱出的问题；安装平板的平面度经过管控，和机架安装面贴合时不会出现缝隙，固定螺栓拧紧后不会产生额外的安装应力，避免支架因为长期受安装应力出现变形。这类定向脚轮因为没有转向结构的摩擦损耗，相比同规格的万向脚轮使用寿命更长，维护成本更低，在不需要频繁转向的直线移动场景下，选用这种定向脚轮是兼顾成本和可靠性的合理选择。做结构选型时需要注意，单轮的承载冗余要留够，通常按照设备总重量的1.5倍来配置四个轮组的总承载，避免长期过载使用导致轮面压溃、支架变形；安装时要保证四个轮组的安装面在同一平面，固定螺栓要加装防松垫圈，避免设备长期移动震动导致螺栓松动。
