立式安装传感检测装置结构设计

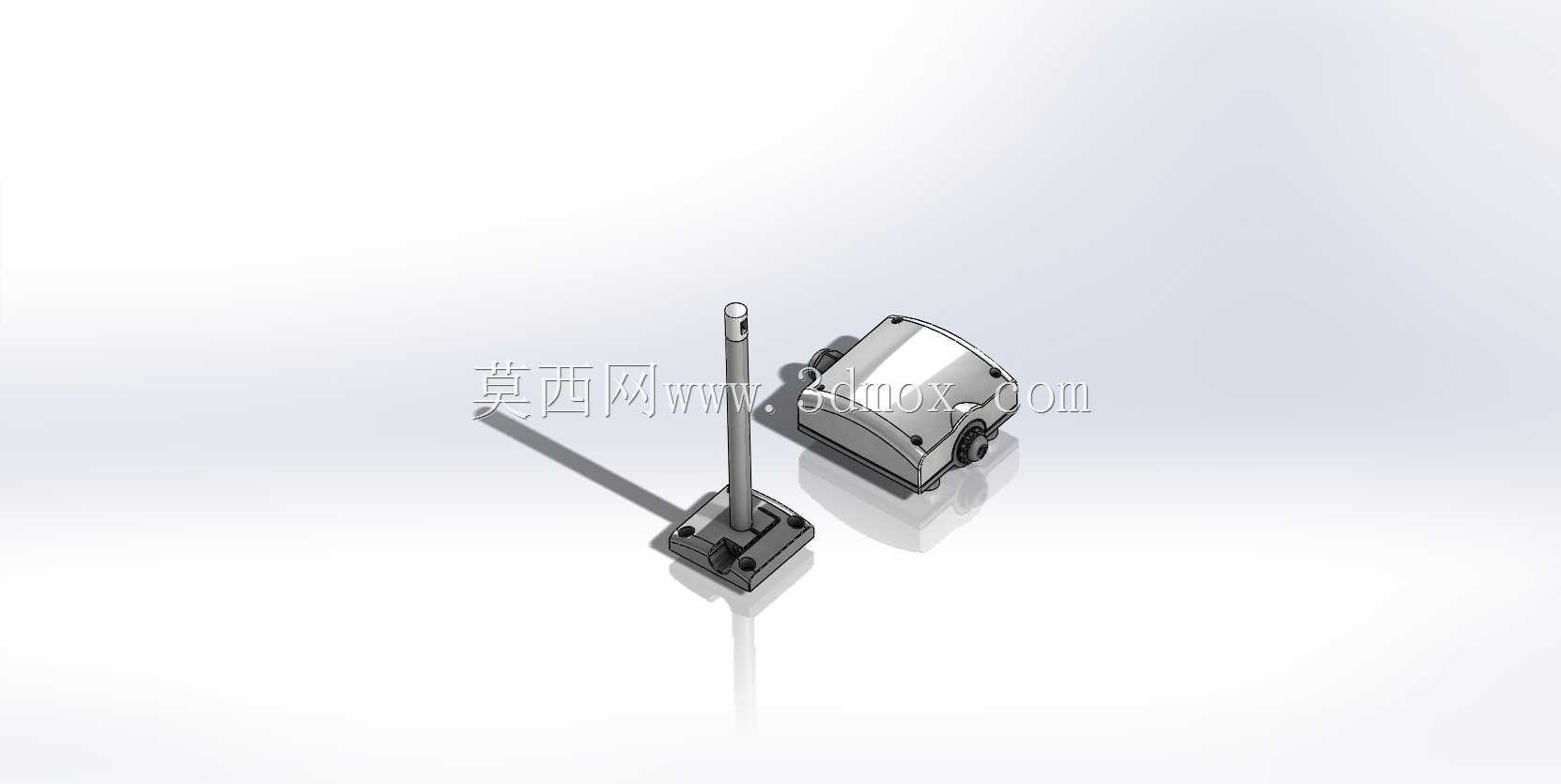

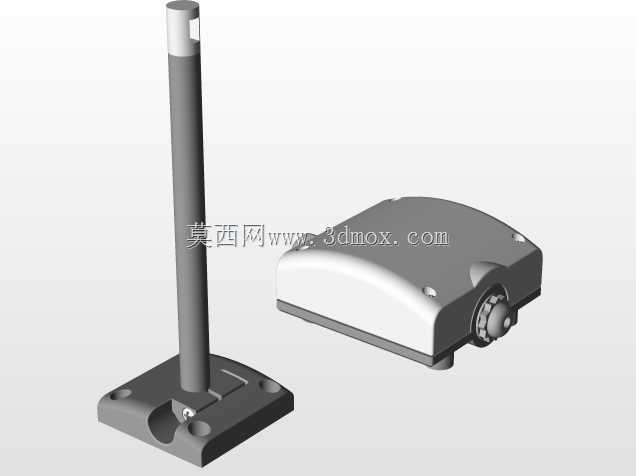

　　这套结构的核心应用场景覆盖工业产线工位的工件到位检测、位置校准、物料存在性判定环节，也可适配小型自动化设备的行程限位、姿态反馈需求，在轻工包装、电子组装、小型零件加工工位的适配性较强，不需要额外做复杂的安装改造就能直接适配多数常规型材机架的安装位。从结构拆分来看，整套装置分为立式支撑柱、底部安装基座、侧置传感检测头三个核心部分，支撑柱采用等截面圆杆结构，柱身做了均匀的哑光表面处理，避免现场光源照射产生反光干扰检测头的光信号接收，柱顶开设的横向通槽用于走线或者安装顶部辅助挡片，可根据现场检测需求调整挡片的伸出长度，适配不同高度的检测触发位置。底部安装基座采用方形带安装孔的结构，四个角位的沉头安装孔可直接适配M5、

　　M6规格的内六角安装螺丝，基座底面做了0.2mm深度的凹面设计，安装时可以避开机架表面的微小凸起、焊渣残留，保证支撑柱安装后的垂直度，不会因为安装面不平整导致柱身倾斜，影响检测精度；基座侧面预留的紧定螺丝孔，可在支撑柱调整到合适高度后锁紧固定，不需要额外加工定位孔，现场调试时可以快速调整检测高度，适配不同规格的被测工件。侧置的检测头部分采用圆弧过渡的盒式外壳，外壳边缘没有尖锐棱角，避免现场操作人员调试时剐蹭受伤，检测头侧面伸出的调节旋钮用于调整检测灵敏度或者触发阈值，旋钮表面做了滚花处理，戴劳保手套操作时也能顺畅转动，不会出现打滑的情况；检测头与支撑柱之间采用可滑动的锁紧连接结构，可沿着支撑柱上下滑动调整高度，

　　也能绕支撑柱360度旋转调整检测方向，不需要拆卸整个装置就能完成检测角度的调整，现场调试效率更高。设计过程中优先考虑了现场安装的容错性，安装基座的安装孔做了长圆孔与圆孔结合的设计，两个对角位采用圆孔做定位基准，另外两个角位采用长圆孔，允许安装时存在±1mm的位置偏差，降低机架安装孔的加工精度要求，就算现场安装孔的位置存在小范围偏差，也能顺利完成安装，不需要重新扩孔或者返工。支撑柱的长度设计充分考虑了常规工位的检测高度需求，从基座安装面到柱顶的有效安装长度覆盖了100mm到300mm的常用检测区间，多数小型工件的检测场景不需要额外接长支撑柱，若遇到特殊的高位检测需求，也可以更换同直径的加长支撑柱，

　　基座与检测头的连接结构不需要做任何改动就能适配。检测头的外壳壁厚做了均匀化设计，整体壁厚控制在2mm，既保证外壳有足够的结构强度，日常轻微磕碰不会出现开裂变形，也不会因为壁厚过大导致整体重量超标，整套装置的总重量控制在合理区间，安装在薄型型材机架上也不会出现机架变形的情况。走线结构上，支撑柱内部设计为中空结构，检测头的连接线可以从支撑柱内部穿过，从基座侧面的出线口引出，避免线缆裸露在外部被工件剐蹭、被设备运动部件拉扯导致线缆断裂，提升装置在复杂工业现场的使用寿命。检测头前端的检测窗口做了内凹设计，窗口表面加装透明防护片，可阻挡现场的粉尘、切削液飞溅到检测元件表面，减少日常维护的擦拭频率，就算在有少量切削液、粉尘的加工工位使用，也能保证检测信号的稳定，不会因为污染物遮挡检测窗口出现误触发的情况。整套结构的安装边界清晰，基座安装所需的最小平面尺寸为80mm*80mm，检测头旋转时的最大回转半径为60mm，安装时只要预留出对应的空间，就不会和周边的设备部件、运动机构产生干涉，在做设备布局设计时可以快速核算安装空间，不需要反复做干涉校验。
