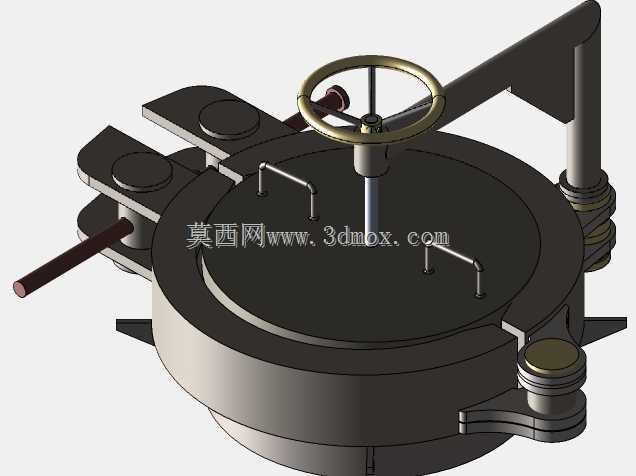

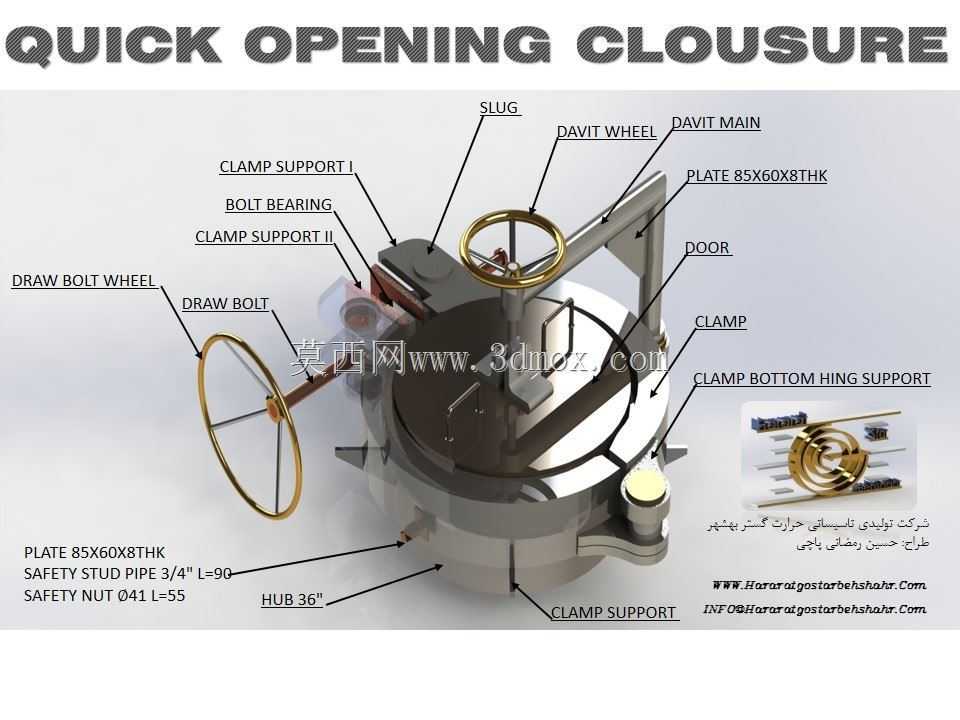

ASME标准快开人孔快开封闭结构

　　该快开封闭结构主要应用于压力容器、压力管道的端部检修口场景，常见于油气储运、化工反应、食品灭菌等需要频繁开启检修或装填物料的承压设备上，替代传统螺栓紧固的人孔、手孔结构，大幅缩短启闭操作的时间，降低操作人员的劳动强度，尤其适合需要定期开盖清理内部、更换填料、检查内件的工况，比如油田的收发球筒端部、化工间歇反应釜的投料口、食品加工的杀菌罐端盖，都能见到这类结构的实际应用。

　　从实际功能来看，这套结构核心解决的是承压状态下的快速启闭与可靠密封问题，不需要逐个拆卸数十颗紧固螺栓，仅通过操作侧部的拉紧手轮，配合锁紧环的卡合结构，就能实现端盖的压紧与释放，端盖配套的吊臂结构在开盖后可以承托端盖重量，不需要额外吊装设备就能完成端盖的旋转移位，单人即可完成全部启闭操作，相比传统螺栓连接结构，启闭效率能提升80%以上，同时避免了螺栓反复拆装导致的螺纹滑牙、螺栓丢失等现场常见问题。

　　设计层面严格遵循ASME锅炉及压力容器规范第VIII卷第一分册的承压要求，所有承压部件的强度计算都符合规范内的应力评定标准，锁紧卡箍的接触面积、安全螺柱的规格选型都经过承压工况下的载荷校核，安全螺柱作为二次保护结构，在锁紧机构意外失效时可以承受内部压力的冲击，避免端盖飞出造成安全事故。结构上的锁紧支撑分为上下两个支撑点位，分散卡箍锁紧时的接触应力，避免局部应力集中导致的部件变形，端盖的铰链结构采用带衬套的转动副，长期使用也不会出现卡滞问题，吊臂上配套的滚轮结构可以让端盖旋转时更顺滑，即使端盖重量较大也能轻松转动。

　　安装边界上，这套结构的连接端采用标准Hub连接形式，适配36英寸规格的接管端部，连接法兰的厚度、密封面尺寸都匹配对应压力等级的标准要求，安装时只需要将底部的Hub段与设备筒体的对应接口焊接固定，就可以完成主体安装，不需要额外加工复杂的配合面。端盖开启时的旋转半径需要在安装时预留足够的操作空间，侧部操作手轮的位置距离操作平台的高度建议设置在1.1米到1.3米之间，符合人体工程学的操作高度，操作人员站立状态就可以轻松转动手轮完成锁紧与松开操作。

　　细节设计上，锁紧螺栓配套的手轮采用辐条式结构，转动时握持力足够，不会出现打滑问题，卡箍的接触面采用斜面配合，锁紧过程中会自动对中端盖，保证密封面的均匀压紧，不会出现偏压导致的密封泄漏问题。端盖上的吊臂主结构采用厚钢板折弯焊接成型，刚性足够，承托端盖时不会出现下挠变形，吊臂端部的转轴采用耐磨材质，长期反复启闭也不会出现磨损松旷。所有外露的转动部件都预留了润滑注油点位，日常维护时只需要定期加注润滑脂，就可以保证结构长期灵活运转，密封件的安装槽采用标准尺寸设计，后期更换密封件时可以直接采购标准件替换，不需要定制特殊规格的密封配件。

　　实际选型应用时，需要根据设备的设计压力、设计温度匹配对应的密封件材质，高温工况选用金属缠绕垫，常温低压工况可以选用橡胶类密封垫，锁紧机构的锁紧行程预留了足够的密封压缩量补偿空间，即使密封件出现一定量的压缩永久变形，也可以通过进一步拉紧手轮保证密封性能，不需要频繁更换密封件。结构上的所有受力部件都做了圆角过渡处理，避免焊接应力集中，焊接部位都按照承压设备的焊接要求做坡口处理，焊后进行应力消除，保证长期承压运行的结构可靠性。
