起重吊装用弧形承重钩针结构设计

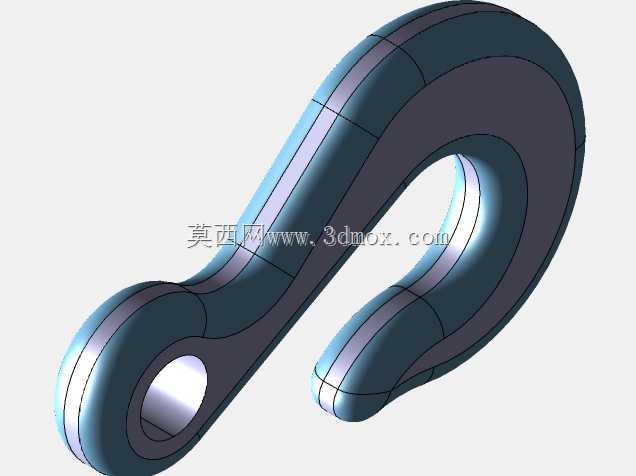

　　在车间小件吊装、生产线物料转运、轻型工装吊挂这类作业场景里，这类弧形钩针是非常常见的末端吊挂连接件，不像大吨位起重吊钩需要配套防脱卡榫的重型结构，这类钩针主打小载荷快挂快取的使用需求，常见于装配线旁的工具吊挂、轻型料箱的临时起吊、工位辅助吊具的末端连接，甚至部分纺织、轻工设备里的线材张紧、构件挂接也会用到同构型的钩件。从结构功能上看，这个钩件的核心受力路径是从下端带孔的安装端出发，沿着弧形钩身延伸到钩尖的承托段，整体做了等强度的变截面过渡，没有出现直角转折的应力集中区域，钩身的曲面过渡完全顺着受力时的主应力迹线排布，避免载荷作用下局部应力超限出现塑性变形。安装端的通孔是整个构件的安装基准，孔壁做了整圈的圆角处理，

　　配套对应的销轴或者连接螺栓使用时，不会因为孔口的锐边切割连接销的表面，也能分散孔壁的挤压应力，安装时需要注意孔的配合间隙不能过大，否则反复起吊的冲击载荷会让孔壁出现椭圆化磨损，缩短构件的使用寿命。设计这类钩件的时候，首先要明确额定工作载荷，再反推钩身各个截面的抗弯、抗剪截面尺寸，弧形段的曲率半径不能过小，曲率过小的位置会出现明显的应力集中，尤其是钩身内侧的受压区和外侧的受拉区，截面厚度要根据应力分布做渐变调整，靠近安装孔的位置因为要传递全部载荷，截面厚度最大，往钩尖方向随着受力逐渐减小，截面可以适当收窄，既控制整体重量，也不会出现强度冗余。钩尖的位置做了向内的收弯处理，不是直头结构，这个设计是为了防止吊挂的绳索、

　　吊环在作业过程中从钩口滑脱，收弯的角度控制在15到20度之间，角度太大挂取构件的时候操作不便，角度太小又起不到防脱的作用，钩尖的端面做了圆弧钝化，不会刮伤吊挂的工件表面或者吊具的织带。从安装边界来看，安装孔的中心到钩底的垂直距离决定了吊挂作业时的最小吊挂空间，钩身的最大宽度决定了配套吊环的最小内径，选型的时候要确认吊环的内径能够顺利穿过钩身，同时安装孔的直径要和配套的连接销轴直径匹配，销轴的剪切强度要高于钩件的额定破断载荷，保证失效先出现在钩件可更换的部位，不会损伤上部的连接结构。实际使用中，这类钩件要定期检查弧形段的表面有没有出现微裂纹，尤其是反复受载的变截面位置，一旦出现可见的塑性变形就要立刻更换，不能继续超载使用，

　　和重型吊钩不同，这类轻型钩件没有额外的防脱保险装置，作业时要避免吊挂的物件出现大幅晃动，防止吊索从钩口滑出。建模的时候要注意曲面的连续性，钩身的各个过渡面要做到G2连续，不要出现曲面棱线，否则后续做有限元应力分析的时候，棱线位置会出现虚假的应力集中结果，影响强度校核的准确性，安装孔的同轴度要保证，避免安装后出现偏载，让钩件承受额外的附加弯矩。
