多通路集成式液压油路连接阀体结构

　　该零件属于流体管路系统中的集成式连接构件，主要应用在中小型液压动力单元、气动控制回路以及小型流体输送设备的管路交汇节点，承担多方向管路转接、流体分流合流的核心作用，在小型机床液压站、自动化生产线气动控制模组、工程车辆辅助液压回路中都能见到这类结构的应用。从实际使用场景来看，这类多通路接头往往布置在设备内部管路排布密集的区域，替代多个直角接头、直通接头的组合连接，减少管路接头数量，降低流体泄漏的风险点，同时压缩管路排布所需的安装空间，让设备内部的管线布局更紧凑规整。

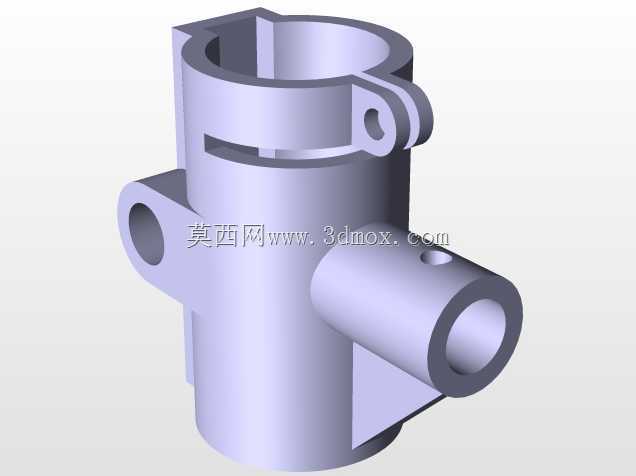

　　从结构设计逻辑来看，主体采用竖直方向的主通腔作为流体主通路，主通腔上下两端预留了管路连接的配合面，可对接不同管径的主管路，侧壁延伸出三个不同方向的侧接通路，分别对应水平径向、斜向以及带安装耳的侧向接口，每个侧通路的内孔直径根据对应支路的流量需求做了差异化设计，避免支路流量不匹配导致的流体压损过大问题。主通腔外壁设计的开槽结构，是为了安装密封挡圈，在主通路对接外部管路时，通过挡圈挤压密封圈实现端面静密封，防止高压流体从对接面渗漏。侧壁伸出的带孔安装耳，是整个零件的安装固定点位，安装时可通过螺栓穿过耳片孔，将整个阀体固定在设备的安装基板或者支架上，耳片与主体连接处做了加厚的圆角过渡，避免设备运行过程中振动导致耳片根部出现应力断裂。

　　从安装边界尺寸来看，主体竖直通腔的外径根据常用的中低压管路适配规格设计，侧通路的伸出长度经过校核，保证相邻接口安装管路接头后，扳手操作空间足够，不会出现相邻接头干涉无法拧紧的问题。斜向伸出的侧通路角度经过管路排布优化，避开了主通路上下端的管路安装空间，同时让外接管路可以顺着设备内壁走线，避免管路出现过小的折弯半径导致通流面积减小。每个侧通路的端部都设计了标准的管螺纹配合止口，可直接对接标准的液压管接头或者气动快插接头，不需要额外加工转接结构，降低现场装配的加工成本。

　　设计过程中，首先根据系统的总流量确定主通腔的内孔直径，保证主通路的流体流速控制在合理区间，避免流速过高产生的管路振动和噪音，再根据各个支路的额定流量分别计算每个侧通路的内孔尺寸，平衡各个支路的压损。结构强度校核阶段，针对中低压工况下的阀体壁厚做了冗余设计，保证在1.5倍额定工作压力下，阀体的变形量在密封件允许的补偿范围内，不会因为阀体变形导致密封失效。安装耳的位置选择在主体重心附近，减少设备振动时阀体受到的倾覆力矩，降低固定螺栓的受力载荷，延长连接结构的疲劳寿命。外壁的各个棱边都做了倒角处理，一方面去除加工毛刺避免装配时划伤操作人员，另一方面减少应力集中点，提升零件的抗疲劳性能。

　　在实际装配使用时，该阀体需要先通过安装耳固定在预设的安装位置，再依次对接各个方向的管路，安装过程中需要保证各个接头的拧紧力矩符合规范，避免力矩过大导致阀体螺纹滑牙，或者力矩过小导致密封不严。日常维护中，只需要定期检查各个对接面的密封情况，不需要对阀体本身做额外的保养，整体结构可靠性高，适合在长期连续运行的工业设备中使用。这类集成式阀体相比多个分散接头的组合方案，不仅减少了装配工时，还降低了接头泄漏的概率，在紧凑化设计的工业设备中应用优势十分明显。
