带法兰安装座正交轴孔铰接支撑构件

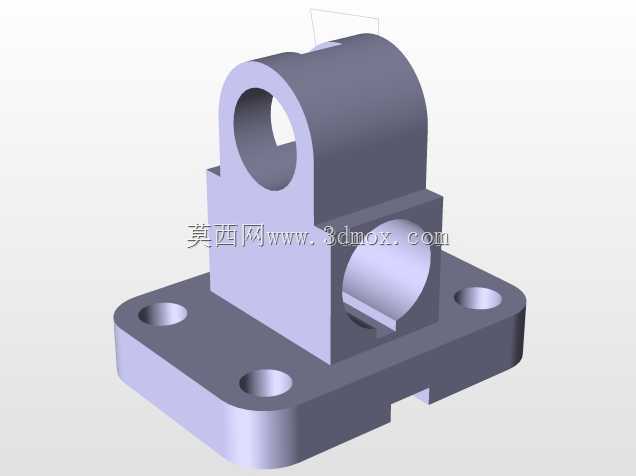

　　该构件属于机械传动系统中的铰接支撑类零件，常见于轻工自动化输送线、小型专用工装夹具、教学实训拆装台架等场景中，主要承担正交布置的两根轴类零件的铰接定位与载荷传递作用，可实现两个运动部件之间的定角度摆动连接，避免轴系运行过程中出现径向窜动与偏载磨损。从结构功能来看，底部为方形法兰安装基座，四个角位设置沉头安装孔，安装时可通过内六角螺栓将整个构件固定在设备的安装基板上，沉孔设计能够保证螺栓头完全沉入基座平面以下，不会突出安装面干涉周边运动部件的行程，基座底部开设的通槽可避让安装面的凸起定位销或是走线槽，降低安装面的加工精度要求，无需对安装基板做全平面精铣，仅需保证四个螺栓孔位周边的接触平面度即可满足安装需求。

　　构件中部为正交贯通的水平轴孔，该孔主要用于穿装水平布置的铰接轴，孔内壁设计有退刀槽结构，能够在镗孔加工时避免刀具刮伤孔端面，同时也可在装配时存储少量润滑脂，降低轴与孔之间的转动摩擦阻力，延长铰接副的使用寿命。上部为带竖向贯通孔的铰接耳座结构，竖向孔与下部水平轴孔呈空间90度正交布置，用于穿装另一方向的铰接销轴，实现垂直于水平轴方向的摆动连接，耳座外侧做圆弧过渡处理，既能够消除零件的应力集中点，避免交变载荷作用下出现耳座根部断裂的问题，也能够减少零件转动过程中与周边构件的剐蹭。从设计思路层面考量，该零件整体采用一体式铸造成型后再做机加工的工艺路线，基座与耳座连接位置设置有加强筋结构，

　　在不额外增加零件整体壁厚的前提下提升了连接位置的结构刚度，可承受径向与轴向的复合载荷，避免重载工况下出现结构变形。尺寸边界方面，方形法兰基座的长宽尺寸适配常规100mm间距的型材安装孔位，可直接固定在标准工业铝型材搭建的设备机架上，无需额外加工过渡连接板；水平轴孔与竖向轴孔的孔径按照常用的铰接轴直径系列设计，可直接选配标准规格的圆柱销、铰接轴完成装配，无需定制非标轴件，降低整机的配件采购成本。零件的所有棱边均做了倒角处理，既能够去除机加工产生的毛刺锐边，避免装配过程中划伤操作人员，也能够引导轴件顺利穿入轴孔，提升装配效率。在实际应用中，该构件可作为摆动气缸的端部铰接座使用，连接气缸活塞杆与摆动负载，也可作为连杆机构的中间铰接支撑，

　　传递两个方向的摆动力矩，还可用于教学实训场景中，作为机械拆装、尺寸测量、三维建模练习的典型零件，帮助初学者掌握正交孔系、法兰安装结构的设计要点与加工工艺要求。建模过程中需重点保证两个正交轴孔的中心距公差、孔轴线的垂直度公差，以及法兰安装面与轴孔轴线的平行度公差，这些形位公差直接影响铰接副的转动灵活性与载荷分布均匀性，若公差超差会导致轴件装配后出现卡滞、偏磨等问题，大幅缩短构件的使用寿命。
