带中心锥台多层台阶式法兰连接座结构

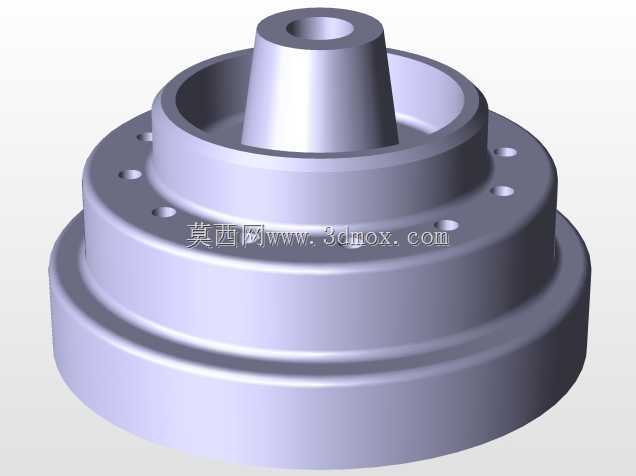

　　这类带中心锥台的多层台阶盘类连接座，常见于中低压流体管路的端部转接、回转机构的支撑定位环节，在化工流体输送管线、中小型减速机输出端定位、轻工设备的辊系端部支撑场景中都有广泛适配空间。从结构功能来看，零件最外侧的大直径圆盘底面为主要安装贴合面，加工时需要保证平面度公差控制在0.02mm以内，避免安装后出现密封间隙或者定位偏斜，圆盘上均匀分布的通孔为螺栓穿装位，孔位的位置度公差需匹配对应规格螺栓的装配间隙，通常按H12精度设计，保证现场安装时无需额外修配即可顺利穿装紧固件。往上的第二层台阶为定位止口，其外径尺寸与对接件的内孔采用小间隙配合，配合公差选H7/h6即可，主要承担安装时的径向定位作用，抵消部分螺栓承载的径向剪切力，

　　降低螺栓受剪断裂的风险。第三层台阶的环形槽结构，主要用于嵌装O型密封圈或者防尘挡圈，槽的深度与宽度需匹配对应线径的密封件尺寸，槽口处做0.2mm的倒角处理，避免装配时刮伤密封件表面导致密封失效。中心位置的锥台结构并非单纯的工艺造型，其内部的通孔为介质流通或者轴类零件穿装的通道，锥面的设计一方面可以降低介质流通时的局部阻力，减少紊流产生的振动噪音，另一方面在穿装轴类零件时可以起到导向作用，方便装配时快速对中，锥台顶部的内孔同样做倒角处理，去除加工毛刺的同时避免锐边划伤装配人员或者对接零件的表面。设计这类零件时，首先要根据实际安装空间确定最大外圆的直径边界，避免与周边其他零部件产生运动干涉，其次要核算螺栓孔的分布圆直径，

　　保证螺栓拧紧时有足够的扳手操作空间，不会出现工具无法就位的情况。各层台阶的高度尺寸需要匹配对接零件的嵌入深度，既要保证止口有足够的配合长度来保障定位稳定性，又不能让台阶过高导致零件整体重量过大，增加不必要的材料成本。中心锥台的锥度通常取1:10到1:20之间，具体角度需要根据实际导向需求和流通需求调整，如果用于流体场景，锥度可以适当取大一点，降低流阻，如果仅做轴类导向，锥度可以稍小，提升导向过程的平顺性。零件的材质选择通常根据使用场景确定，普通工况下用45号钢调质处理即可，表面做发黑防锈处理，如果用于有腐蚀的流体场景，则需要选用304不锈钢材质，接触介质的表面做抛光处理降低介质附着残留。加工工艺上，这类盘类零件通常采用三爪卡盘装夹，

　　先车削一端的端面、外圆、止口和内孔，掉头后找正已加工面，再车削另一端的锥台、各层台阶和密封槽，最后在钻床上或者加工中心上完成螺栓孔的钻削加工，加工过程中需要注意控制两端面的平行度，避免安装后出现偏斜。实际选型应用时，需要重点核对安装贴合面的尺寸、止口的配合尺寸、中心通孔的通径是否匹配现场需求，螺栓孔的数量和分布圆直径是否与对接法兰的孔位一致，避免出现安装孔错位无法装配的问题。这类结构的零件相比单层平板法兰，集成了定位、密封、导向多重功能，不需要额外加装导向套或者定位环，能够有效减少装配环节的零件数量，降低整体装配复杂度，同时多层台阶的结构也提升了零件整体的刚性，在承受一定轴向载荷和径向载荷时不容易出现变形，适合在中等载荷的传动和管路连接场景中使用。
