电机定子冲片叠压结构三维设计

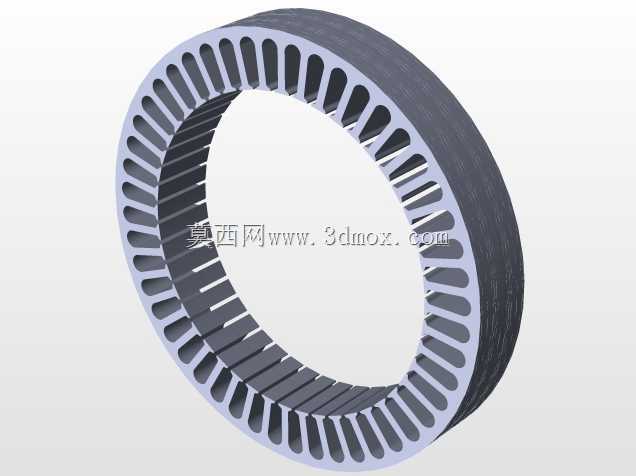

　　在中小型交流异步电机、永磁同步电机的整机结构设计环节，定子铁芯是直接决定电机能量转换效率、运行温升、振动噪声水平的核心构件，这套三维结构完整还原了定子冲片叠压成型后的实际形态，可直接用于电机整机装配干涉校验、磁路仿真前处理、绕组嵌装工艺模拟等多个工程场景。从实际应用场景来看，这类定子结构广泛适配工业流水线驱动电机、新能源车辆驱动电机、家用变频空调压缩机电机、小型伺服驱动电机等多个品类，不同功率等级的电机仅需调整冲片槽型、叠厚、内外径参数即可衍生出适配不同工况的定子结构，建模时完全遵循冲片叠压的工艺逻辑，还原了每一片硅钢片叠装后形成的槽口轮廓、铁芯轭部厚度、齿部宽度等关键结构特征，没有做简化的曲面替代，能直接导出用于结构有限元分析的实体模型。

　　从设计思路层面讲，这套定子结构的建模完全围绕电机电磁设计的核心需求展开：首先确定定子内径与转子外径的配合气隙边界，常规中小型电机的单边气隙控制在0.2-1.5mm区间，建模时严格保证定子内圆的圆柱度公差，避免后续装配时出现气隙不均导致的磁拉力不平衡问题；其次是槽型的设计，图中所示的半闭口梨形槽是中小型低压电机最常用的槽型，这种槽型的槽口宽度较窄，能有效降低气隙磁场的谐波分量，减少电机运行时的附加损耗与电磁噪声，同时槽内的有效截面积足够容纳漆包线绕组，兼顾了嵌装工艺的便利性与槽满率的控制要求，建模时每一个槽的轮廓都沿圆周方向均布，槽壁的拔模斜度完全匹配冲片冲压时的工艺脱模角度，叠压后的铁芯两端没有做额外的倒角简化，还原了实际生产中扣片叠压后的端部真实形态。

　　在安装边界与尺寸配合层面，这套定子结构的外圆是与电机机座过盈配合的安装基准面，建模时严格保证外圆的尺寸精度与圆柱度，实际生产中定子外圆与铸铁机座的配合过盈量通常控制在0.03-0.08mm，过盈量太小会导致电机运行时定子铁芯移位，过盈量太大会导致冲片受压变形、铁损上升；定子铁芯的轴向叠厚尺寸直接对应电机的额定功率，相同内外径的前提下，叠厚越大电机额定输出扭矩越高，建模时叠压方向的端面平面度公差控制在0.02mm以内，保证后续端盖装配时的贴合度，避免出现端面漏磁、装配间隙过大导致的振动问题。另外，槽口的位置精度直接影响绕组嵌装的顺畅度，建模时每个槽的分度误差控制在0.01mm以内，避免自动嵌线机作业时出现槽口刮破漆包线绝缘层的问题。

　　从功能特性来看，这种叠片式定子结构采用0.35mm或0.5mm厚的无取向硅钢片叠压而成，片间做绝缘涂层处理，能有效降低交变磁场下的涡流损耗，相比整体实心铁芯结构，铁损可降低60%以上，是目前旋转电机定子的主流结构形式。建模时还原了冲片叠压后的通风槽结构？不对，图中是全叠压结构，没有径向通风道，属于小型封闭式电机的定子结构，这类结构的轭部厚度经过磁路计算优化，既能保证主磁通的顺利通过，避免轭部磁密过高导致的空载电流过大，又不会因为轭部过厚导致铁芯材料浪费、整机重量上升。齿部的宽度设计也经过磁密校核，保证额定工况下齿部磁密控制在1.4-1.6T的合理区间，避免磁路过饱和导致的励磁电流激增、温升超标问题。

　　在实际工程应用中，这套三维模型可以直接对接电机的电磁仿真流程，导入有限元软件后可直接划分网格进行瞬态磁场仿真，计算不同电流工况下的输出扭矩、反电动势波形、铁损铜损分布，不需要再对模型做几何修复；也可以用于装配干涉检查，将定子模型与转子、机座、端盖、绕组模型完成虚拟装配，提前排查绕组端部与端盖的安全距离、定子外圆与机座的配合长度、引线出线位置是否存在结构干涉，减少物理样机的试错成本。另外，针对嵌装工艺的模拟，模型的槽内轮廓可以直接用于绕组排布的三维布线，验证不同线径、不同匝数的绕组在槽内的填充情况，优化槽绝缘、相间绝缘的尺寸设计，避免实际生产中出现槽满率过高导致的嵌线困难、绝缘破损等问题。

　　需要注意的是，这类定子结构的建模不能忽略冲片叠压的叠压系数影响，实际生产中硅钢片叠压后的有效铁芯长度是叠厚名义尺寸乘以叠压系数，通常叠压系数控制在0.95-0.97之间，在做磁路仿真时需要对模型的材料属性做对应修正，不能直接按实心钢材的属性赋值。另外，定子铁芯的扣片槽、焊接槽等工艺结构在图中虽然没有做细节呈现，但在面向生产的全参数化模型中，这些结构都需要根据实际工艺要求补充，本模型聚焦定子的核心磁路结构与槽型轮廓，足够满足前期方案设计阶段的仿真与装配校验需求，适合电机设计工程师在方案迭代阶段快速调用，调整参数即可生成不同功率等级的定子结构方案，大幅缩短前期设计的建模周期。
