带加强筋立式铰接安装支座结构设计

项目分类:通用机械零部件 发布时间:2021-12-19 ID:461773
  • 带加强筋立式铰接安装支座结构设计

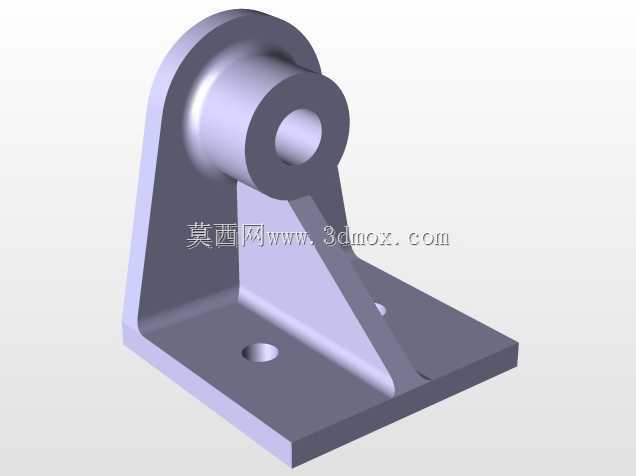

  这类带加强筋的立式铰接支座,在各类轻工输送线、小型自动化工作站的从动端支撑场景里应用十分普遍,日常做设备改型或者新线搭建时,经常会遇到需要匹配铰接回转副的安装需求,这个结构的设计逻辑完全贴合现场安装的实际痛点。首先看安装边界,底部的方形安装法兰是整个零件的承载基础,法兰上开设的两个沉头安装孔,孔位间距按照常规型材安装的标准跨距设计,既可以直接通过内六角螺栓固定在铝型材框架的T型槽面上,也能配合预埋螺母固定在碳钢焊接机架的加工面上,法兰厚度做了加厚处理,避免螺栓锁紧时法兰面发生翘曲变形,保证安装面的平面度公差控制在0.1mm以内,防止后续铰接轴安装后出现偏载。上部的铰接筒是核心功能部位,内孔按照标准光轴的公差带加工,

  通常选用H7的间隙配合公差,既能保证铰接轴穿装顺畅,又能控制径向窜动量在合理范围,避免回转过程中出现卡顿或者异响;筒身的轴向长度根据铰接耳板的常规厚度设计,预留了足够的支撑宽度,防止轴承受力后出现弯矩过载。连接法兰和铰接筒的三角加强筋是这个结构的设计亮点,很多新手做这类支座时容易忽略加强筋的尺寸匹配,要么筋板过薄导致受侧向力时焊缝开裂,要么筋板过厚增加不必要的零件重量,这个结构里的筋板从法兰面一直延伸到铰接筒的中下部,刚好覆盖了受力时的应力集中区域,通过有限元受力模拟可以看到,当铰接筒承受径向载荷时,筋板能够将载荷均匀分散到整个法兰安装面,避免铰接筒根部出现应力断裂的情况。实际使用时,这类支座通常成对布置,分别支撑铰接轴的两端,

  用来安装从动辊筒、摆臂驱动组件或者气动连杆的回转端,相比一体式的铸造成型支座,这种机加工或者钣金焊接成型的结构,加工周期更短,改型调整更灵活,不需要开模就可以根据现场的安装高度、铰接孔直径快速调整尺寸。设计过程中还要注意几个细节,铰接筒的两端需要做倒角处理,方便轴件穿装,同时去除加工毛刺,避免安装时刮伤轴表面;法兰的安装孔沉头深度要匹配所选螺栓的头部高度,保证螺栓锁紧后头部不高出法兰面,不会和底部的安装面产生干涉;筋板和筒身、法兰的连接位置要做圆角过渡,减少应力集中,同时也能避免焊接或者铣削加工时出现应力裂纹。另外这个支座的立式安装结构,相比卧式支座能够节省更多的水平安装空间,在设备框架内部空间局促的场景下优势十分明显,

  比如在窄型皮带输送机的尾部张紧结构里,用这种支座安装张紧辊的铰接轴,既可以保证辊筒的回转精度,又能留出足够的张紧调节行程,不会和旁边的线体护板、驱动电机产生位置干涉。做三维建模的时候,要优先确定铰接孔的中心高尺寸,这个尺寸是和配套设备的其他部件匹配的核心参数,中心高的公差要控制在±0.2mm以内,否则会出现轴系不同心的问题,导致辊筒运转时出现皮带跑偏、轴承过早磨损的情况;其次要确认安装孔的位置度,两个安装孔相对于铰接孔中心的对称度公差要符合设计要求,避免安装时孔位错位无法锁紧。整个零件的结构没有多余的复杂特征,所有的加工面都是平面或者圆柱面,不管是采用整块铝料铣削加工,还是采用钢板焊接后再镗孔的工艺,都能很方便地实现加工,加工成本可控,适合小批量设备制作时选用。在受力校核方面,按照常规小型输送线的载荷计算,这个结构的静态承载能力可以满足500N径向载荷的使用需求,完全覆盖大多数轻工自动化设备的铰接支撑场景,不会出现结构变形或者断裂的问题。
