阶梯式中空轴套连接结构件

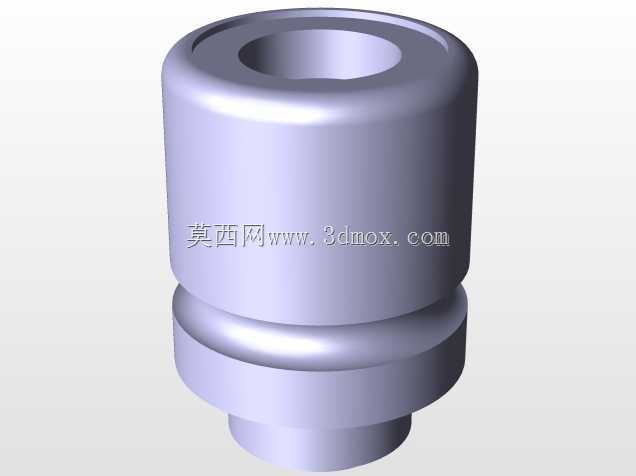

　　这类阶梯式中空轴套类零件，在流体管路接驳、气动执行机构端部连接、小型液压回路快插接口位置应用十分广泛，日常做设备拆测绘时经常能在气动控制站、小型液压动力单元的输出端见到同结构零件。零件整体采用同轴阶梯回转结构，上端大直径段做了内孔沉台设计，这个沉台主要用来嵌入密封胶圈或者管路限位卡环，避免管路插接后出现轴向窜动，同时内孔的光洁度要求较高，一般建模时会预留0.2到0.3丝的研磨余量，保证和对接管路外壁的配合间隙控制在0.05毫米以内，防止介质渗漏。中间的环形凸缘结构并非装饰设计，实际装配时这个凸缘是轴向定位基准面，安装时凸缘下端面会抵紧安装基座的定位台阶，同时凸缘的圆弧过渡段能有效降低应力集中，在管路受侧向拉扯力时，避免根部应力断裂，

　　很多新手建模时容易把这个过渡角做的过小，实际打样测试时很容易在压力测试环节出现根部开裂的问题。下端小直径段为插入式配合段，直径比上端主体段小30%左右，长度根据安装基座的厚度设计，一般插入基座的深度不小于小直径段外径的1.2倍，保证插接后的同轴度，避免安装后出现偏斜导致的密封失效。设计这类零件时，首先要确定内孔通径，通径尺寸直接匹配对接管路的外径，不能随意缩放，否则会出现管路插不进或者间隙过大漏液漏气的问题；其次要核算各段台阶的壁厚，上端大直径段的壁厚一般不小于内孔通径的1/5，保证在1.2倍额定工作压力下不会出现胀裂，中间凸缘的外径要比上端主体段大4到6毫米，给安装限位卡簧预留足够的卡槽空间，

　　下端小直径段和安装基座的配合公差一般选H7/h6的间隙配合，既方便装配拆卸，又不会出现过大的晃动量。实际建模过程中，所有回转面要保证同轴度公差在0.02毫米以内，端面和轴线的垂直度公差控制在0.03毫米，否则装配后会出现管路偏斜，密封件偏磨导致的提前失效。这类零件的材质选择范围较广，常规气动回路用的一般选POM或者尼龙材质注塑成型，成本低重量轻，有一定的自润滑性；液压回路或者有一定压力要求的场景会选304不锈钢或者黄铜棒料车削加工，耐腐蚀性和结构强度更有保障。在做装配干涉检查时，要特别注意上端内孔沉台的深度，沉台过深会导致密封件压缩量不足出现渗漏，沉台过浅会导致密封件过度压缩，提前老化失去弹性，一般O型圈的压缩量控制在18%到25%之间是比较合理的区间。另外零件外表面的粗糙度不需要过高，除了配合面之外，其余外表面做普通车削加工即可，不需要额外做抛光处理，控制加工成本的同时也不会影响实际使用性能。
