工业设备铰接连接支座结构设计

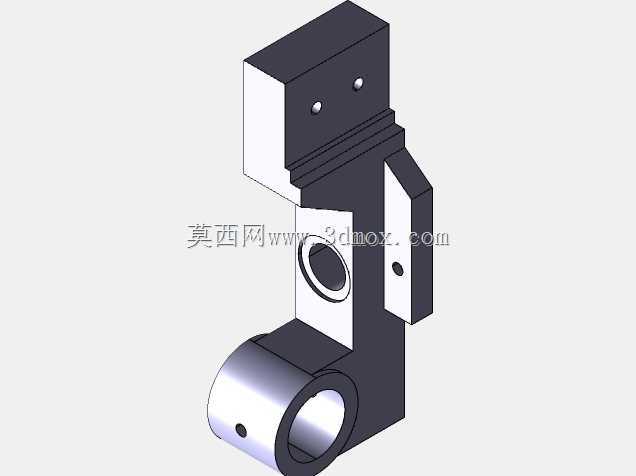

　　该铰接连接支座属于工业设备中常见的传力连接构件，主要应用在需要实现小幅角度摆动、同时承载多向载荷的设备连接节点处，常见于自动化生产线的连杆传动机构、输送设备的张紧臂连接端、小型工装夹具的活动铰接部位，也可作为非标设备中两个相对运动部件的中间连接载体，承担载荷传递、运动限位、部件定位的多重作用。从结构功能来看，构件上部设置的带双安装孔的方块结构，为平面安装贴合面，两个通孔用于穿装紧固螺栓，可将支座上部与固定机架或者静止部件实现刚性连接，安装面的平面度在设计时需要控制在合理公差范围内，保证连接后无附加安装应力，避免长期受载出现连接松动。上部方块下方设置的凸台台阶结构，一方面用于安装时的轴向定位，贴合被连接件的端面实现安装位置的快速找准，

　　另一方面可以增强上部安装段的结构刚度，避免螺栓预紧力作用下出现结构变形。构件中部的立板为主要承力段，立板上开设的同轴通孔为铰接孔，用于穿装铰接销轴，实现与活动部件的转动配合，孔的内壁需要满足相应的尺寸精度与表面粗糙度要求，保证销轴转动顺畅，同时减少长期转动带来的磨损，立板侧面设置的小型螺纹孔，用于安装铰接端的限位顶丝或者润滑注油嘴，可根据实际使用场景选择适配功能。立板一侧延伸出的三角加强筋结构，连接上部安装段与下部铰接段，可抵消构件受载时产生的弯曲应力，避免立板在交变载荷作用下出现根部断裂的问题，筋板的厚度与过渡圆角经过受力校核，可在控制整体重量的前提下最大化提升结构强度。构件下部的筒状铰接结构，为第二处转动连接点位，

　　筒体内孔用于穿装另一组铰接销轴，可实现与另一组活动连杆或者摆动部件的连接，筒体侧壁开设的径向小孔用于安装销轴定位螺钉，防止销轴工作时出现轴向窜动，筒体的外圆与立板的连接处设置大圆角过渡，减少应力集中现象。设计过程中，首先根据实际承载需求确定各段的载荷边界，上部安装孔的孔距根据配套螺栓的规格确定，保证螺栓安装时有足够的操作空间，中部与下部铰接孔的中心距根据配套机构的运动行程计算得出，避免运动过程中出现部件干涉。安装边界方面，上部安装面的外形尺寸需要匹配被连接件的安装平面尺寸，保证两个安装孔的位置度符合装配要求，下部筒体的轴向长度需要适配配套连杆的宽度，保证铰接后两侧留有适当的间隙，避免转动时出现卡滞。整体结构采用一体化成型设计思路，

　　减少不必要的拼接焊缝，提升构件的整体抗疲劳性能，各转角处均设置合理的过渡圆角，避免热处理或者受载时出现应力集中导致的开裂问题。在实际选型应用时，可根据设备的实际载荷大小调整各段的壁厚尺寸，铰接孔可根据耐磨需求加装铜套或者轴瓦，提升构件的使用寿命，上部安装面也可根据防松需求加装防滑垫片或者定位销，进一步提升连接可靠性。该类支座的结构设计兼顾了刚性连接与转动连接的双重需求，在多类非标机械与通用设备的活动机构中都有广泛的应用场景，建模过程中对各装配尺寸的公差配合做了对应预留，可直接用于后续的工程图输出与加工制造参考。
