M580可编程控制器d扩展功能模块

　　在工业自动化控制系统的搭建过程中，PLC扩展模块是补足主控制器IO点位、拓展通讯能力、适配特殊信号采集需求的核心配套部件，本次涉及的M580系列d扩展模块，主要面向中大型分布式控制系统的点位扩容场景，常见于流程工业生产线、智能装备控制柜、楼宇自控核心机柜等安装环境中，用来解决主CPU模块自带点位无法覆盖现场传感器、执行器接入需求的问题。从实际使用场景来看，这类扩展模块不需要独立承担控制逻辑运算任务，所有数据交互都通过背板总线与主控制器完成通讯，能够直接接入数字量输入输出、模拟量信号采集、特殊通讯协议转换等不同类型的功能板卡，现场布线时只需要将对应现场线缆压接冷压端子后接入模块前部的接线端口，不需要额外转接中间端子排就能完成接线，能有效减少柜内布线的空间占用。

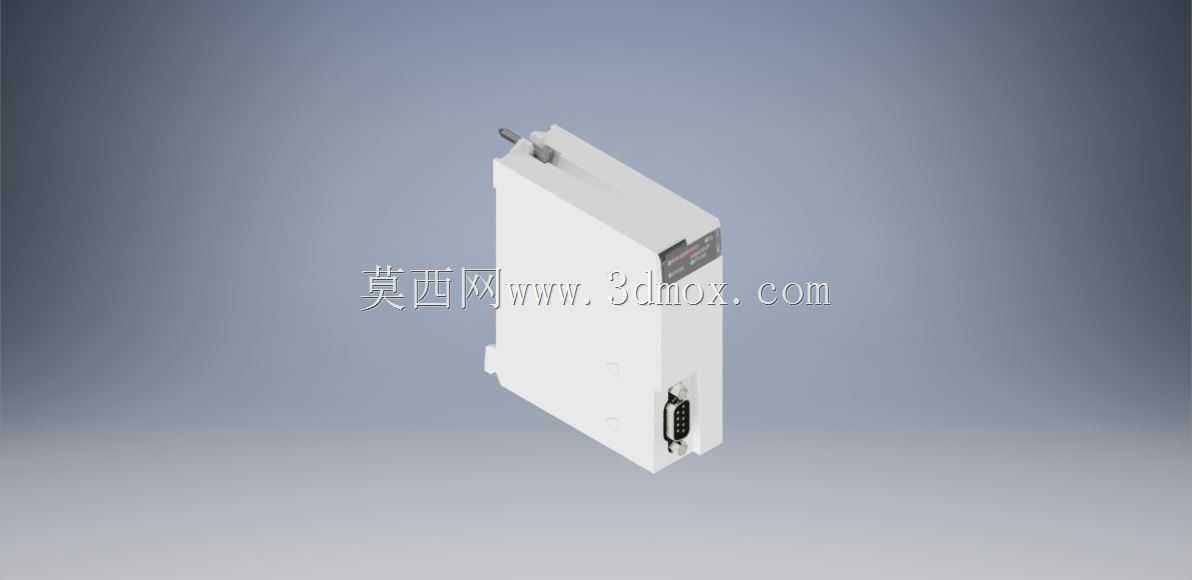

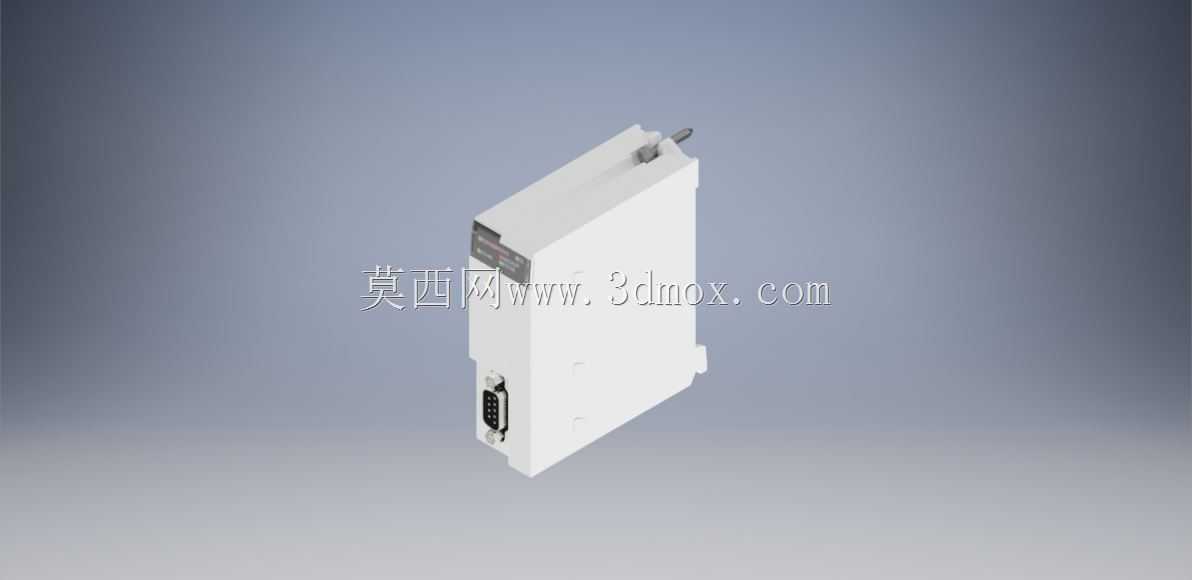

　　从设计思路层面看，这款模块采用了标准DIN导轨安装的卡装结构，整体外形为规整的长方体塑壳结构，外壳采用阻燃V0级的工程塑料注塑成型，表面做了细磨砂纹理处理，既可以避免柜内积尘附着在表面形成导电通路，也能在设备运行过程中辅助内部电路散热。模块的整体宽度适配标准PLC机柜的安装间距，相邻模块安装时不会出现干涉，前部的通讯接口采用标准DB9针型公头，支持常用的工业串行通讯协议，接口位置做了金属包边加固，多次插拔通讯线缆也不会出现接口松动、针脚偏移的问题。模块顶部设置了总线连接插针，安装时只需要顺着导轨将模块推至与相邻模块紧密贴合，插针就会自动对接背板总线，不需要额外连接通讯跳线，能大幅缩短现场安装的调试周期。

　　在安装边界的设计上，这款模块的上下方向预留了足够的散热空间，安装时要求模块上下方与线槽、其他电气元件的间距不小于20mm，避免其他设备发热影响模块内部电路的运行稳定性；模块前部的接线区域预留了充足的手部操作空间，即使是在已经排布完成的柜内加装该模块，也不需要拆除周边已经接好的线缆就能完成接线操作。模块侧面设置了标准的导轨卡扣，安装时只需要将模块上部挂在DIN导轨上，向下按压听到卡扣卡入导轨的声响即可完成固定，拆卸时用一字螺丝刀撬动卡扣就能快速将模块从导轨上取下，维护更换的效率远高于传统螺丝固定的安装方式。

　　从功能特性来看，这款扩展模块支持热插拔操作，在控制系统不停机的情况下就可以更换故障模块，不会影响整个控制系统其他节点的正常运行，对于连续生产不能轻易停机的流程工业场景来说，这一特性能有效降低设备停机带来的生产损失。模块内部的电路做了光电隔离设计，现场侧的信号干扰不会通过线路传导至主控制器侧，即使现场接入的传感器出现浪涌、过压的情况，也只会损坏模块前端的保护电路，不会波及主CPU的核心运行部件。模块前部设置了状态指示灯，能够直观显示模块的供电状态、通讯状态、点位运行状态，现场运维人员不需要连接编程软件，通过指示灯的闪烁频率就能快速判断模块的运行故障，大幅降低故障排查的时间成本。

　　在实际选型搭配时，这款模块需要与同系列的M580主CPU模块搭配使用，不能跨系列接入其他品牌的PLC背板，选型时需要根据现场需要接入的信号类型选择对应功能的扩展模块，避免出现点位类型不匹配无法使用的问题。模块的接线端口采用了防呆设计，不同功能的接线端子块形状存在细微差异，维护时拆卸端子块后不会出现插错位置的情况，能有效避免接线错误导致的模块烧毁问题。外壳的所有拼接缝隙都做了密封处理，能够适应控制柜内多尘、存在轻微凝露的运行环境，长期运行也不会出现灰尘进入内部导致电路短路的问题。
