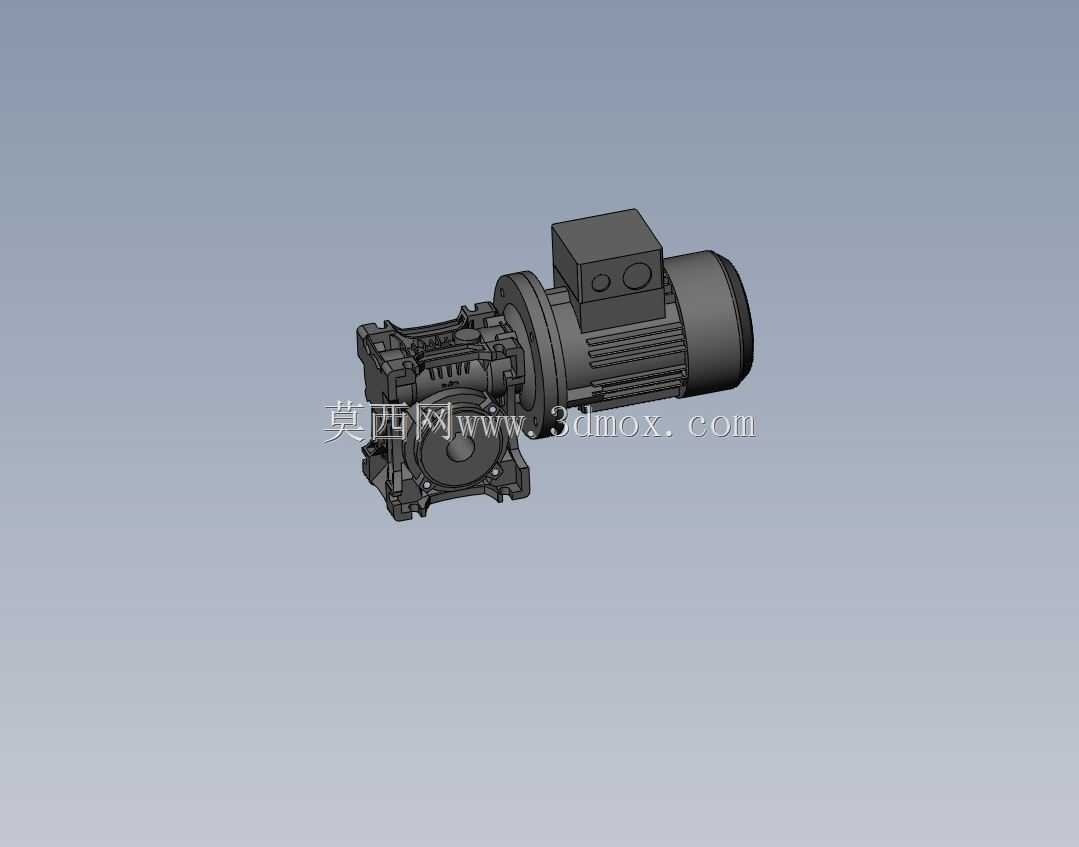

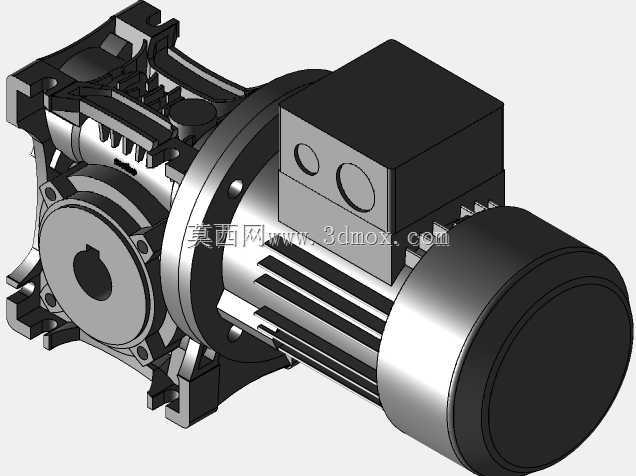

集成驱动单元的蜗轮蜗杆减速齿轮装置

　　这款集成驱动电机的齿轮传动装置，是中小功率传动场景里非常常见的动力匹配单元，日常在轻工输送线、小型食品加工设备、包装辅机、自动化仓储的小型顶升机构里都能见到同结构产品的应用，核心作用是把电机输出的高转速低扭矩动力，通过箱体内的齿轮啮合副转换为低转速大扭矩的输出动力，匹配末端执行件的负载转速需求，同时整套集成式的结构也省去了现场单独对接电机与减速箱的同轴度调校步骤，降低现场装配的技术门槛。从结构设计逻辑来看，这套装置采用电机与减速箱直连的法兰对接结构，电机输出轴直接插入减速箱的高速级输入端，取消了额外的联轴器连接结构，既压缩了整套驱动单元的轴向安装尺寸，也避免了联轴器传动带来的回程间隙，对于需要频繁正反转的启停工况，

　　能有效减少传动滞后量。箱体内的传动副采用蜗轮蜗杆啮合结构，这类结构本身具备大传动比下的自锁特性，当设备停机时，输出端无法反向驱动输入端转动，对于倾斜输送、升降类的工况，能在断电状态下避免负载滑移，省去额外的制动机构配置成本，当然设计时也需要考虑蜗轮材质的耐磨特性，通常这类结构的蜗轮会采用锡青铜材质加工，匹配调质处理的钢制蜗杆，在保证啮合强度的同时降低长期运行的磨损量。从安装边界来看，整套装置的减速箱部分采用底部脚座安装的结构，安装孔位的间距经过标准化匹配，能直接适配市面同功率段常规减速电机的安装尺寸，不需要对设备安装机架做额外的打孔改造；输出轴采用实心轴键连接结构，轴径、键槽尺寸符合通用传动件的配套标准，可直接匹配链轮、联轴器、

　　同步带轮等常规传动连接件，不需要单独定制转接零件。设计时需要重点关注几个配合公差：电机与减速箱对接的法兰止口要采用H7/h6的间隙配合，保证电机轴与蜗杆轴的同轴度，避免运行时出现偏磨导致的轴承过早损坏；箱体内的轴承位公差要控制在合理范围，既要保证轴承外圈的固定可靠性，也要避免过盈量过大导致轴承运行温升过高；蜗轮与输出轴的连接采用平键过盈配合，能传递额定扭矩下的载荷不出现打滑。另外箱体的外观做了散热筋结构设计，在连续运行工况下，能通过增大散热面积把齿轮啮合、轴承摩擦产生的热量及时散出，避免箱体内润滑脂温度过高导致润滑性能下降，延长整套装置的维护周期。在实际选型适配时，需要注意这套装置的输出扭矩匹配范围，不能超负载使用，

　　尤其是冲击载荷较大的工况，要预留足够的扭矩安全系数，避免轮齿出现断齿失效；同时安装时要保证输出轴与被驱动件的同轴度，即使是直连结构也要避免径向力过大，否则会导致输出轴弯曲、轴承早期损坏。日常维护时只需要定期检查箱体内润滑脂的状态，按照运行时长补充或更换润滑脂，就能保证长期稳定运行，这类集成式结构的维护难度远低于分体式的传动组合，非常适合非重型传动的通用工业场景使用。
