单级齿轮减速变速箱三维结构设计

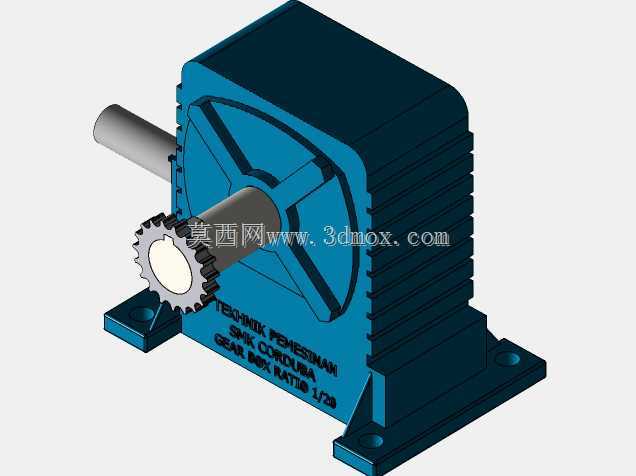

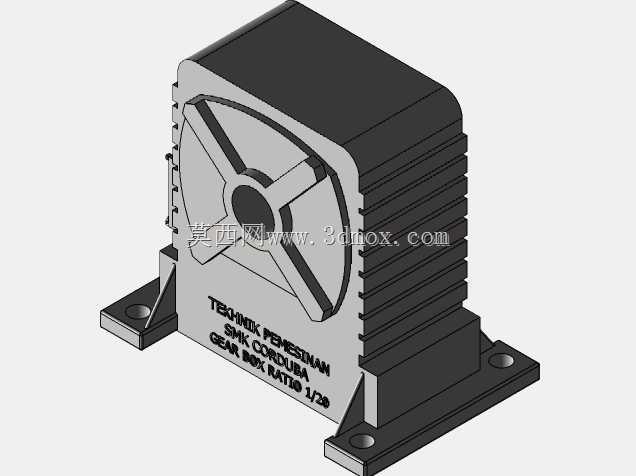

　　这款齿轮减速变速箱的三维结构，围绕低速大扭矩输出的传动需求搭建，核心采用平行轴外啮合圆柱齿轮传动架构，可适配各类需要匹配转速、放大输出扭矩的工业传动场景，常见于轻工输送线、小型物料提升设备、农用作业机具的动力传输环节，作为动力源与执行端之间的核心传动衔接部件，承担转速转换、扭矩匹配、旋转方向调整的核心作用。从结构设计逻辑来看，箱体采用带散热鳍片的一体式铸铁壳体构型，外部沿轴向排布的平行散热筋，可在设备连续运行过程中增大壳体与空气的接触面积，带走齿轮啮合过程中产生的搅油损失与摩擦热量，避免箱体内润滑脂温度过高导致黏度下降、润滑失效的问题。箱体底部设置带安装螺栓孔的一体式安装脚座，脚座的安装孔位预留了足够的螺栓穿入间隙，

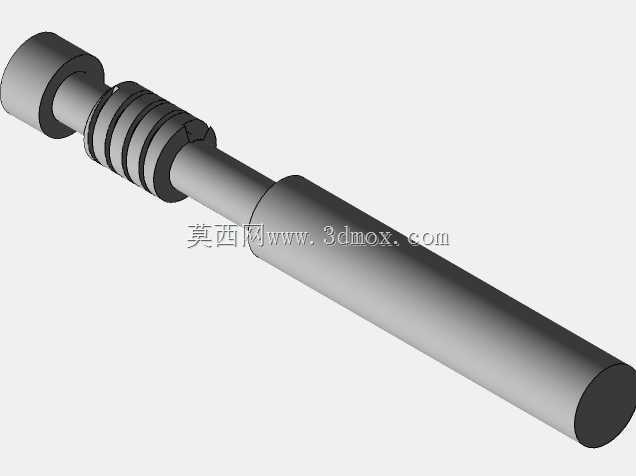

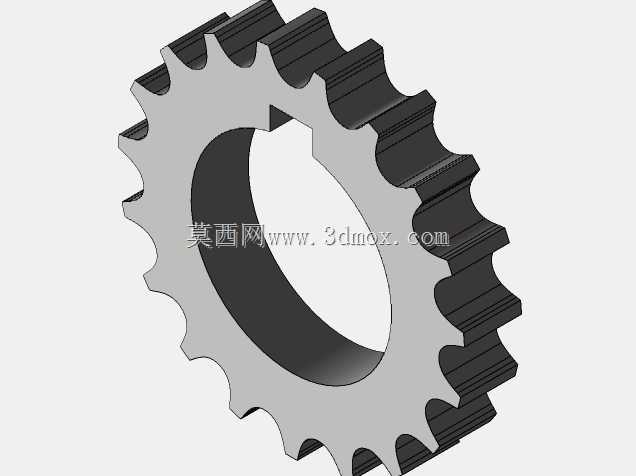

　　可适配M10-M12规格的安装螺栓，安装基准面经过铣削加工平面度控制在0.1mm以内，可保证设备安装后输入输出轴的同轴度偏差在允许范围内，避免运行过程中出现轴系附加载荷、轴承偏磨的问题。输入轴与输出轴采用平行轴布置，轴伸端均预留了标准轴径与键槽结构，输入轴端直接对接驱动电机输出轴，可通过联轴器直连或者带轮传动实现动力输入，输出轴端的齿轮采用调质后齿面高频淬火的工艺设计思路，齿面硬度可达到HRC45-50，兼顾芯部韧性与齿面耐磨性能，可承受持续交变载荷下的长期运行。箱体侧面的端盖结构采用嵌入式止口定位，可保证轴承安装孔的同轴度，同时端盖上预留的油封安装位，可适配标准骨架油封，实现箱体内润滑介质的密封，避免运行过程中出现润滑油渗漏，

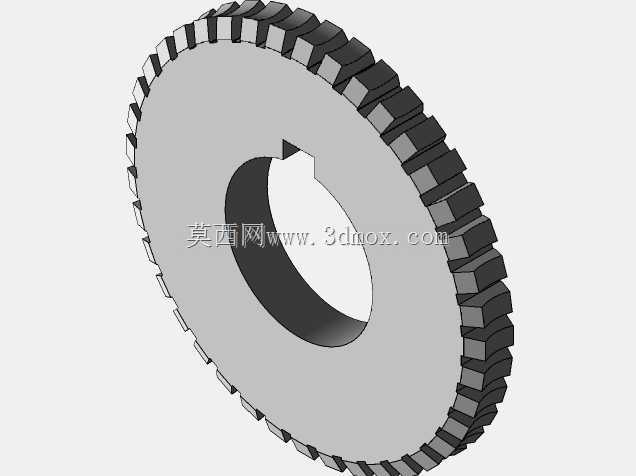

　　同时阻挡外部粉尘、水汽进入箱体内部污染润滑介质、磨损齿轮与轴承接触面。从安装边界尺寸来看，该款变速箱的轴向总长度控制在适配1.5kW-3kW四级电机的安装尺寸范围内，输入轴中心高与输出轴中心高的差值匹配标准安装基座的尺寸公差，轴伸长度预留了足够的联轴器安装空间，不会出现安装后联轴器与箱体端盖干涉的问题。在传动参数匹配上，该款变速箱的传动比设定为1:20，可将四级电机1450r/min左右的额定输入转速降低至70r/min左右的输出转速，同时输出扭矩可放大至输入扭矩的18倍左右（扣除机械传动效率损失），可直接驱动低转速大扭矩的作业负载，不需要额外增加多级减速机构。设计过程中对齿轮的重合度进行了优化，

　　保证啮合过程中始终有两对以上轮齿参与承载，可有效降低齿轮啮合过程中的冲击与噪声，运行过程中传动平稳性更好，适合对运行噪声有一定要求的车间内作业场景。箱体内部的轴承选型采用深沟球轴承搭配止推垫圈的结构，可同时承受径向载荷与少量轴向载荷，适配齿轮啮合过程中产生的轴向分力，避免轴系出现轴向窜动，保证齿轮啮合的齿面接触面积达到设计要求，不会出现偏载导致的轮齿局部磨损过快问题。注油孔与放油孔的位置设置在箱体的合理位置，注油孔位于箱体上部靠近端盖的位置，可方便日常维护时加注润滑脂，放油孔位于箱体底部最低位置，可在更换润滑脂时完全排空箱体内的旧润滑脂与磨损产生的金属碎屑，降低维护操作的难度。整体结构没有多余的冗余设计，所有外部结构均服务于散热、安装、密封、维护的实际需求，没有为了外观增加不必要的异形结构，可有效降低铸造与机加工的工艺难度，适合批量生产加工，同时三维建模过程中所有配合面均按照实际公差要求预留了装配间隙，可直接用于生成工程图纸指导生产加工，也可用于设备选型阶段的装配干涉校验，提前预判安装过程中可能出现的尺寸匹配问题。
