便携式可视钢表面感应加热设备结构

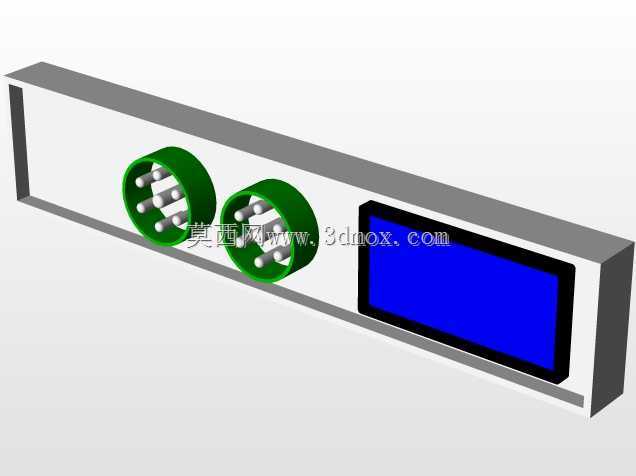

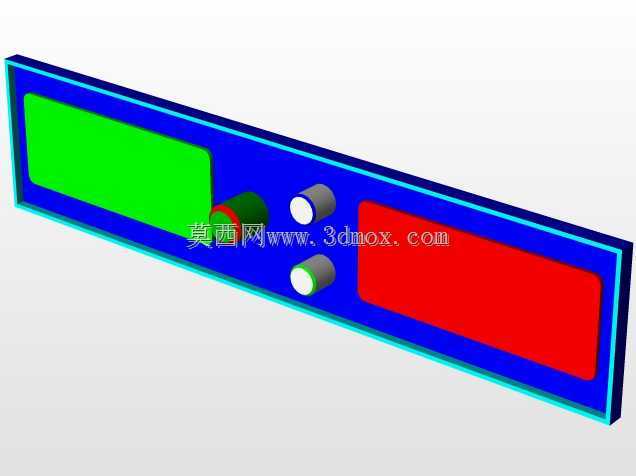

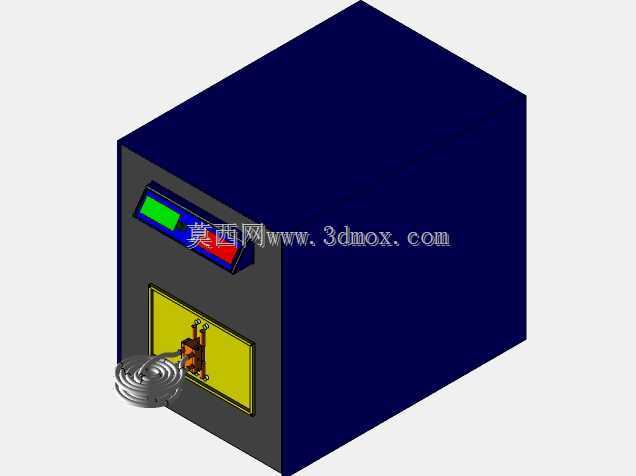

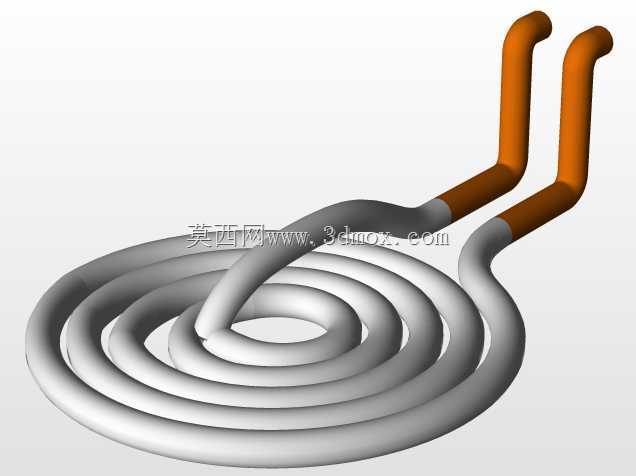

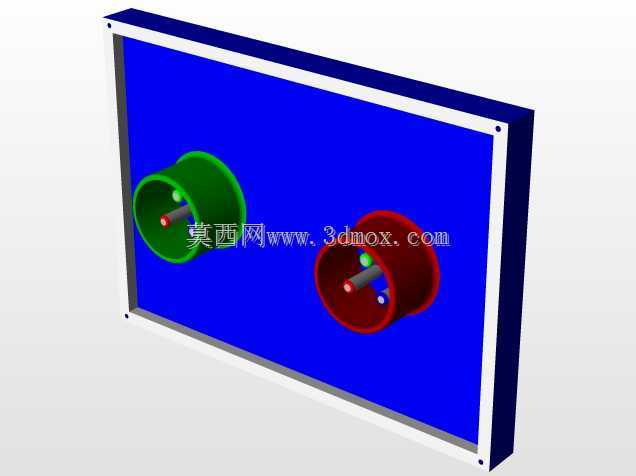

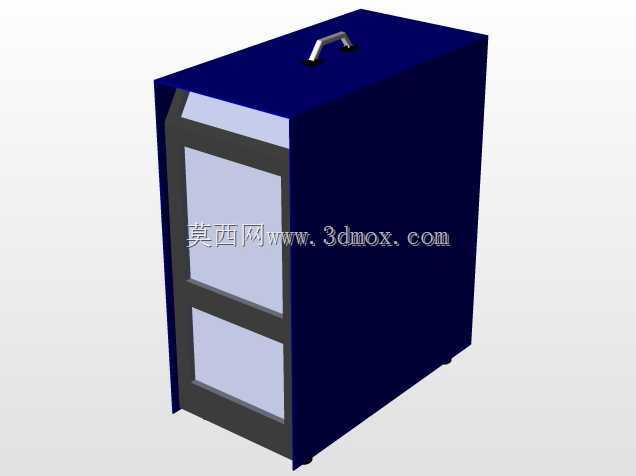

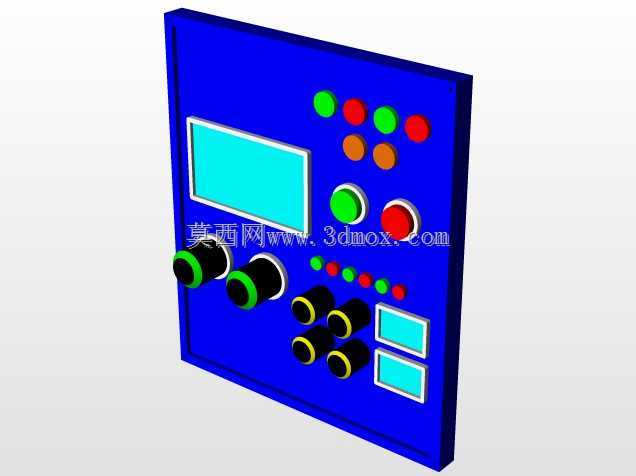

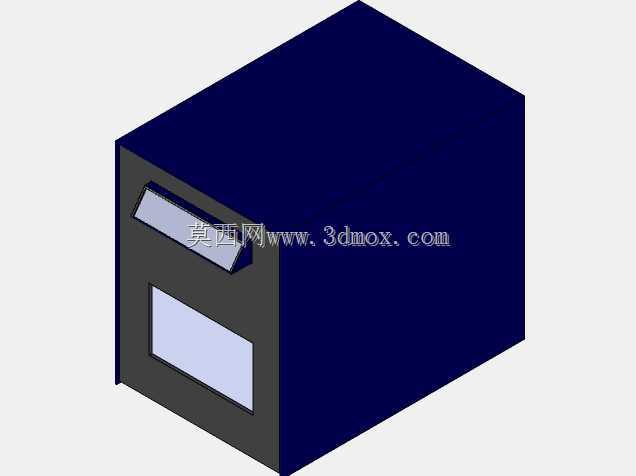

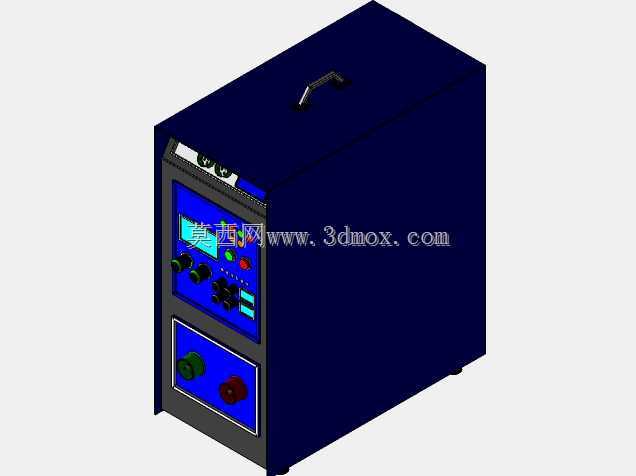

　　操作人员站立作业时视线刚好与显示屏、操作旋钮齐平，无需弯腰或抬手调整视角，面板上集成了数显屏、功能切换按钮、参数调节旋钮以及状态指示灯，不同功能的控件按照操作频率排布，高频使用的启停、功率调节控件布置在右手最易触碰的区域，状态指示灯对应布置在控件旁侧，操作人员无需刻意寻找就能快速识别设备运行状态。下部舱段的面板为垂直布置，设置了大尺寸的调节旋钮与外接接口，主要用于连接不同规格的感应线圈，适配轴类、平面类、小型异形件的不同加热需求，接口处做了绝缘防护凸台结构，避免作业过程中金属工具误触引发安全隐患。设备的外壳采用一体式折弯钣金结构，拼接处做了翻边咬合处理，既提升了整机的结构刚性，搬运过程中不易出现钣金变形，也能减少高频信号的外泄，这款设备的三维结构设计，首先围绕车间现场移动作业的实际需求展开，整机采用立式箱型承载结构，顶部集成嵌入式提手结构，方便操作人员在不同工位间转场搬运，无需额外配置吊装或转运工装，适配小批量多工位的表面热处理作业场景。从结构分层来看，整机分为上下两个独立的功能舱段，上部舱段为核心控制与高频输出单元，下部舱段为功率调节与外接端子区域，两个舱段之间通过金属隔板做电磁屏蔽处理，避免高频输出信号对控制回路造成干扰，这也是高频感应类设备结构设计中需要重点考量的细节，不少初入行的设计者容易忽略屏蔽结构的布局，导致现场调试时出现控制屏闪断、参数漂移的问题。前面板的布局完全贴合一线操作人员的使用习惯，上部控制区域倾斜布置，

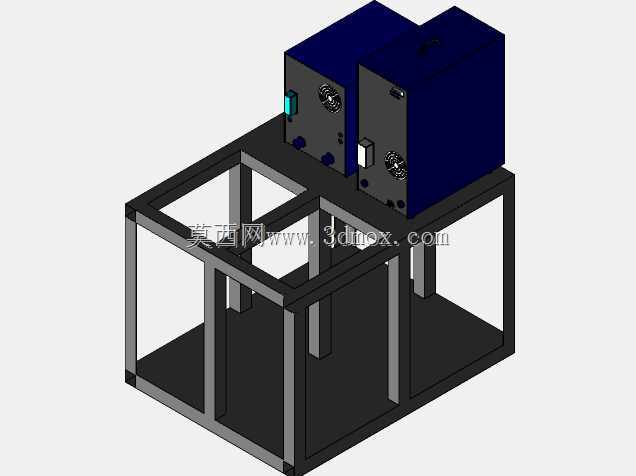

　　满足工业现场的电磁兼容要求。外壳底部预留了四个可调支撑脚的安装位，放置在不平整的车间地面时可以通过调整支撑脚高度保证设备水平，避免内部元器件因为长期倾斜放置出现受力不均、接线松脱的问题。从安装边界来看，整机的进深与宽度控制在单人可搬运的尺寸范围内，放置时仅需预留后侧100mm的散热空间，侧面预留50mm的操作间隙即可，不需要专门的设备安装台，普通的车间工作台、甚至稳固的物料架都可以作为放置载体，适配小型加工车间、维修站点、科研教学实验室等多种场地的使用条件。在功能实现层面，这款设备主要用于金属工件的表面感应加热作业，可完成工件表面淬火、局部退火、小件热装配、金属表面硬化处理等工序，相比传统的火焰加热方式，感应加热的升温速度快，

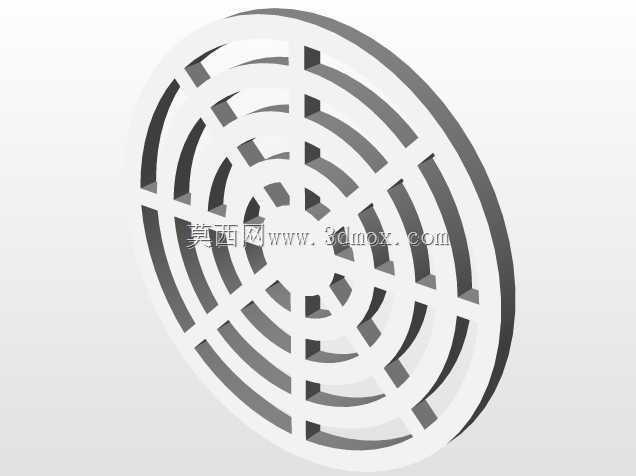

　　加热区域可控，不会出现工件大面积受热变形的问题，操作人员通过面板上的参数调节，可以精准控制加热深度与加热温度，针对不同材质的钢材调整匹配的输出功率，避免工件过烧或者加热不足的问题。设计过程中特意将散热风道做了隐藏式布局，进风口设置在设备下部两侧，出风口设置在设备后侧顶部，空气从下部进入后经过功率模块、高频变压器等发热元件，从上部排出形成自然的热对流散热，配合低转速的散热风扇，既能满足长时间连续作业的散热需求，也能避免风扇直吹带来的车间粉尘堆积问题，减少设备日常维护的频次。面板上的所有控件都做了防误触设计，调节旋钮带有阻尼档位，功能按钮带有防护套，避免作业过程中工件剐蹭或者操作人员误碰改变运行参数，数显屏采用嵌入式安装，

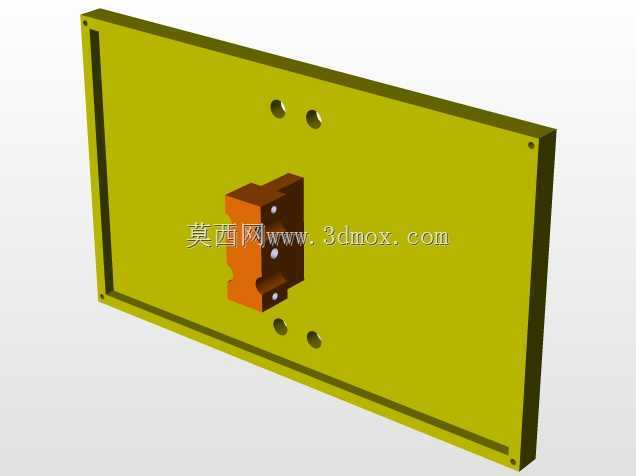

　　屏幕表面与面板齐平，不会积留灰尘与切削液，日常清理只需用干布擦拭即可。设备内部的元器件排布按照强弱电分离的原则布置，强电回路集中在设备后侧靠近散热风道的区域，控制回路集中在前侧靠近面板的区域，两类线路分开走线，中间通过金属走线槽隔离，既方便后期的检修维护，也能减少强电对控制信号的干扰。整机的结构设计没有多余的装饰性结构，所有的外部结构都服务于功能需求，提手的弧度经过人机工程校核，单人搬运时手部受力均匀，不会出现硌手的问题，箱体的边角做了圆弧过渡处理，避免转场搬运时磕碰划伤操作人员或者周边工件。针对现场作业可能出现的线缆拖拽问题，设备后侧的外接电源接口、感应线圈接口都做了防拉脱结构，线缆插接完成后通过卡扣固定，即使作业过程中线缆被意外拉扯，也不会出现接口松脱断电的情况，提升了现场使用的可靠性。
