锥齿轮差速器传动结构三维设计

项目分类:齿轮 发布时间:2021-12-19 ID:461935
  • 锥齿轮差速器传动结构三维设计
  • 锥齿轮差速器传动结构三维设计
  • 锥齿轮差速器传动结构三维设计
  • 锥齿轮差速器传动结构三维设计

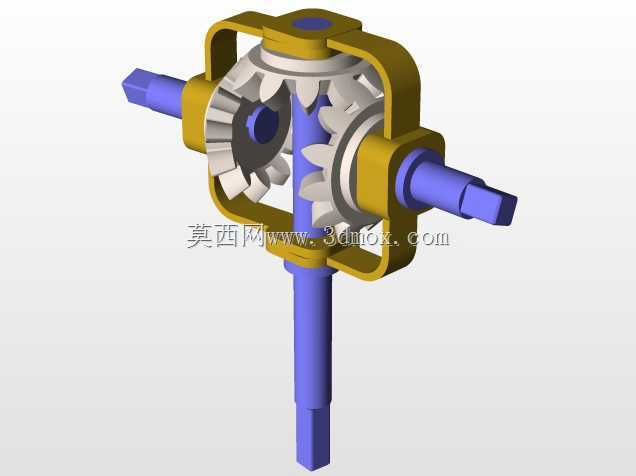

  差速器作为动力传动路径中的核心差速部件,广泛应用于轮式行走设备的驱动桥结构中,核心作用是在动力输入持续稳定传递的前提下,允许两侧输出轴以不同转速旋转,抵消车辆转弯、路面起伏、轮胎磨损差异带来的转速差,避免轮胎拖滑、传动部件扭转载荷过载的问题。这套差速结构采用对称式锥齿轮布局,核心包含差速器壳体、两个半轴锥齿轮、四个行星锥齿轮、十字行星轴以及两侧输出轴段,整体结构紧凑,传动效率高,是目前民用车辆、小型工程行走设备中应用最广泛的差速结构形式。

  从实际应用场景来看,这类差速结构可适配小型乘用车辆、低速工程作业车、农用轮式机械的驱动桥集成,安装时需要匹配主减速器从动齿轮的安装法兰,差速器壳体上预留的法兰位可直接与从动锥齿轮通过螺栓紧固,主减速器传递来的扭矩直接作用在差速器壳体上,带动十字行星轴整体公转,当两侧输出轴阻力一致时,行星齿轮仅随壳体公转不产生自转,扭矩平均分配给两侧半轴齿轮,带动两侧驱动轮等速转动;当车辆转弯或单侧车轮遇到低附着路面时,两侧半轴齿轮受到的阻力出现差值,行星齿轮在公转的同时绕自身十字轴轴线自转,自动调整两侧半轴的输出转速,实现两侧车轮的纯滚动行驶,减少轮胎磨损与传动系统的附加载荷。

  设计层面上,这套结构的锥齿轮均采用渐开线齿形,压力角选取通用的20度标准值,行星齿轮与半轴齿轮的啮合间隙控制在0.15-0.3mm区间,保证传动顺畅无卡滞的同时,避免间隙过大带来的传动冲击与反向空程。差速器壳体采用框架式镂空结构,在保证整体结构刚度、支撑行星轴与半轴齿轮定位精度的前提下,尽可能降低结构自重,同时镂空区域可作为润滑油的流动通道,保证齿轮啮合区域能得到充分的飞溅润滑,降低长时间运转下的齿面磨损。两侧输出轴采用花键与半轴齿轮内孔配合,花键选用矩形花键标准,定心精度高,承载能力强,可传递大扭矩工况下的动力输出,轴端的方头结构可用于安装轮毂连接法兰,适配不同规格的轮毂安装需求。

  安装边界方面,这套差速结构的整体径向最大尺寸为差速器壳体的外圆直径,轴向尺寸从左侧输出轴端面到右侧输出轴端面的总长度可根据驱动桥的桥壳宽度进行适配调整,行星轴的安装孔在差速器壳体上为对称通孔,装配时行星轴与壳体孔采用过渡配合,配合面加装定位销防止行星轴在运转过程中出现转动窜动。半轴齿轮的背部设置有耐磨推力垫片,垫片采用铜基粉末冶金材质,可承受齿轮啮合过程中产生的轴向推力,同时降低齿轮背面与壳体内壁的摩擦损耗,垫片磨损后可单独更换,降低后期维护成本。

  在实际选型匹配过程中,需要根据设备的整机重量、发动机最大输出扭矩、轮胎滚动半径来校核齿轮的模数与齿面接触强度,这套结构的齿轮模数适配中小扭矩工况,若用于大吨位工程设备,需要对应加大齿轮模数、提升壳体材质的强度等级,同时调整行星齿轮的数量来分散单齿啮合载荷。建模过程中对所有齿轮的啮合面做了干涉检查,保证各运动部件在全行程转动过程中无硬干涉,装配关系完全符合实际机械装配的工艺顺序,可直接用于教学演示、结构原理验证、新设备驱动桥的前期方案设计参考,也可作为传动结构实训的教学模型使用,帮助从业者直观理解差速器的动力传递路径与差速工作原理。
