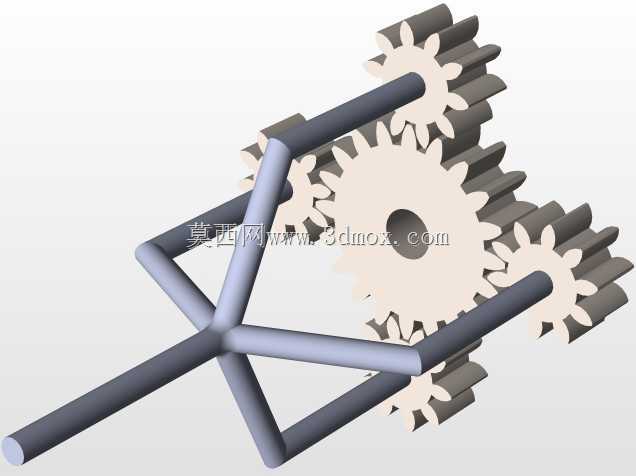

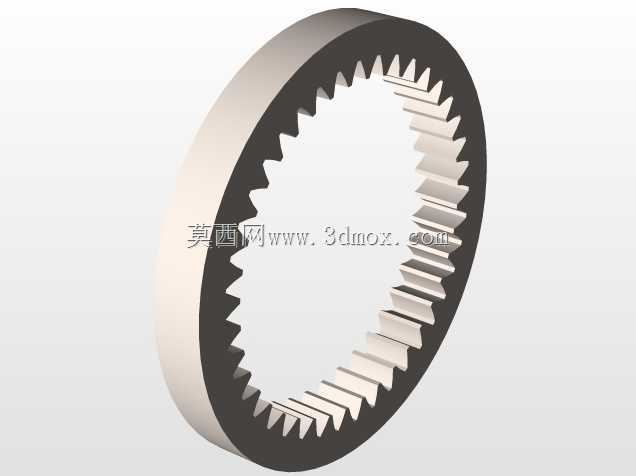

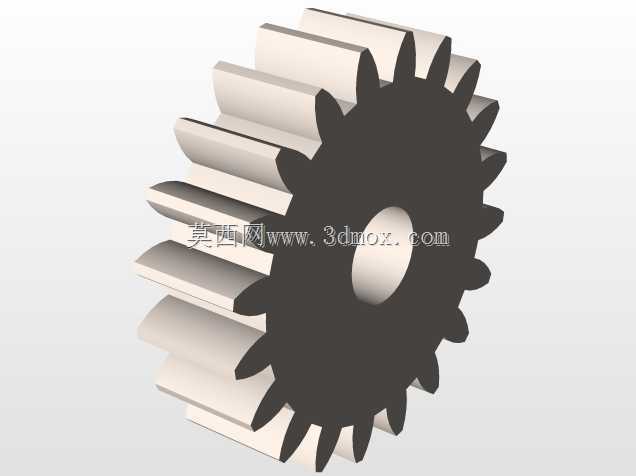

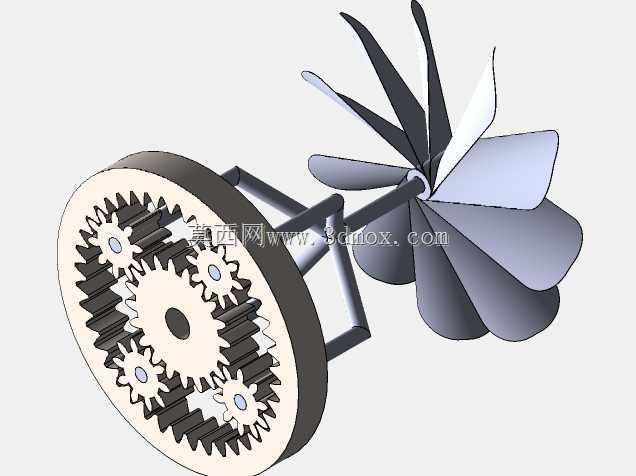

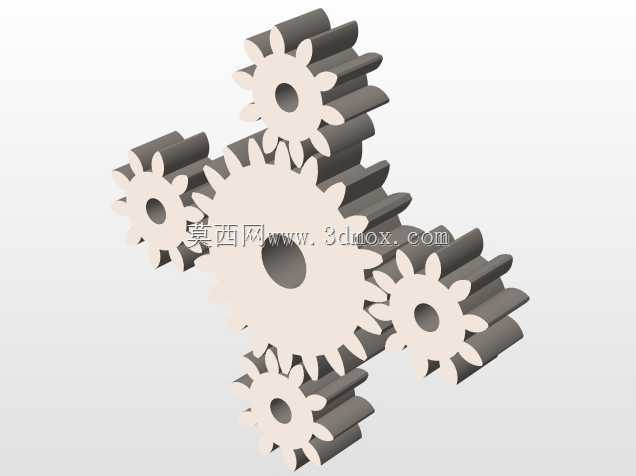

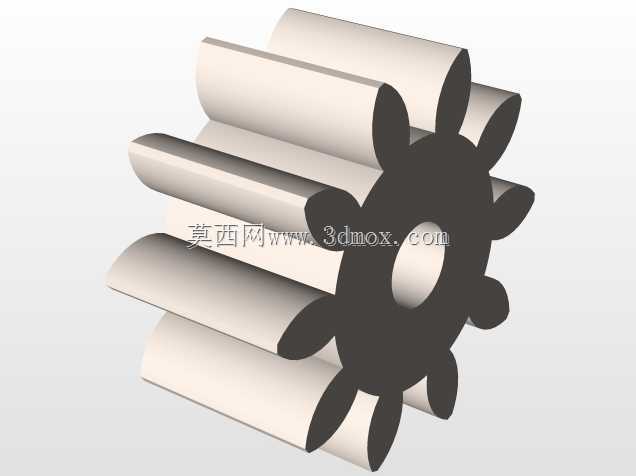

这套轮扇组合的传动结构,核心采用四行星轮的NGW型行星轮系布局,搭配径向布置的扇叶组件,可同时实现减速增扭与流体驱动的复合功能,在小型通风设备、微型动力输出装置、教学演示教具等场景中都有适配空间。从结构布局来看,内齿圈作为固定构件集成在安装基座端面上,中心太阳轮作为动力输入接口,四个行星轮沿太阳轮周向均匀分布,同时与太阳轮、内齿圈啮合,行星架作为动力输出端直接连接扇叶的支撑轴系,这种布局相比普通定轴轮系,能在更小的径向尺寸下实现更大的传动比,同时四个行星轮均匀分担载荷,单齿啮合受力更小,运行平稳性也更优。设计阶段首先要确定轮系的传动比参数,根据输入转速与扇叶所需的工作转速,匹配太阳轮与行星轮、内齿圈的齿数关系,

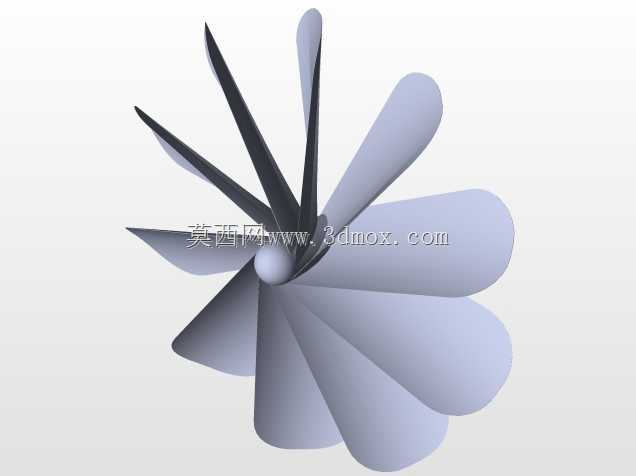

这里四个行星轮的均布设计,需要满足邻接条件、同心条件、安装条件与传动比条件四个行星轮系设计的基本约束,避免行星轮安装时出现干涉、啮合侧隙不均的问题。齿形部分采用标准渐开线圆柱直齿设计,加工难度低,装配时无需额外调整轴向啮合位置,适合小载荷、低转速的应用场景,齿侧间隙按照通用机械传动的精度等级选取,既能保证传动过程无卡滞,也能控制回程误差在合理范围内。扇叶部分采用多叶片径向布置的结构,叶片型线为等厚圆弧曲面,与行星架输出轴采用刚性连接,当行星架带动扇叶转动时,可推动轴向气流流动,实现通风散热的功能,叶片的安装角度经过匹配调整,在轮系输出的额定转速下,能兼顾风量与运行噪音,避免叶片颤振。安装边界方面,
整个结构的安装基准为内齿圈外侧的法兰端面,端面上预留有均匀分布的安装孔位,可直接通过螺栓固定在设备的安装面板上,输入轴从太阳轮中心轴向伸出,可通过联轴器连接驱动电机,整个结构的轴向尺寸紧凑,径向尺寸不超过内齿圈的齿顶圆直径,在狭小安装空间内也能完成布置。实际应用中,这套结构可直接用于小型设备的散热单元,比如小型工控机箱、微型动力装置的风冷系统,动力从太阳轮输入后,经过行星轮系减速,带动扇叶以合适的转速转动,同时轮系本身的运转阻力小,传动效率高,不会造成过多的动力损耗。另外在机械教学场景中,这套结构可直观演示行星轮系的传动原理,同时结合扇叶的转动效果,能让学习者更清晰理解减速传动与负载匹配的关系。结构细节上,

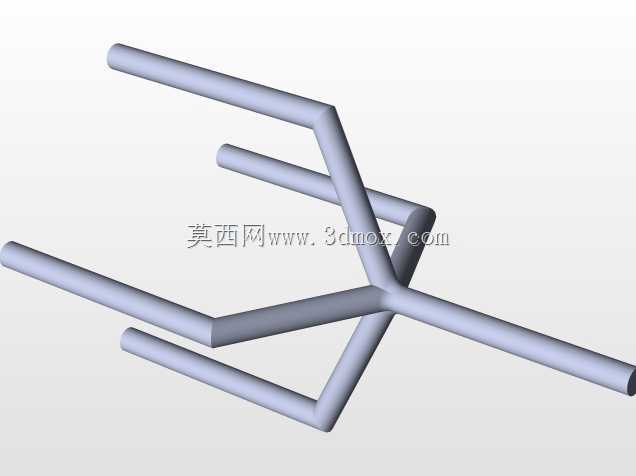

行星轮通过销轴固定在行星架上,销轴与行星轮内孔之间预留有轴承安装位,可根据载荷大小选择滑动轴承或者微型滚动轴承,降低行星轮转动时的摩擦阻力,行星架采用框架式结构,在保证支撑强度的前提下,尽可能减轻自身重量,降低转动惯量,让启动过程更平顺。扇叶与输出轴的连接采用轴肩定位加紧定螺钉固定的方式,装配简单,拆卸方便,后期维护时可快速更换不同型线的扇叶,适配不同的风量需求。需要注意的是,这套结构的载荷适配范围为小功率传动场景,不适合大扭矩重载工况,设计时轮系的模数选取要匹配额定输入扭矩,避免轮齿发生弯曲疲劳失效,同时扇叶的动平衡要在装配后进行简单校验,避免高速转动时出现过大振动,影响整体结构的使用寿命。在三维建模过程中,轮齿部分采用参数化建模方式,先通过齿廓方程生成单个齿形,再阵列得到完整齿轮,装配时先固定内齿圈,再依次装配太阳轮、四个行星轮,通过啮合约束保证轮齿之间的正确啮合位置,最后装配行星架与扇叶组件,完成整体装配后要进行干涉检查,确认行星轮在转动过程中不会与内齿圈、行星架、太阳轮发生运动干涉,扇叶转动时不会触碰周边的安装结构。
