V型六缸内燃发动机结构展示三维数模

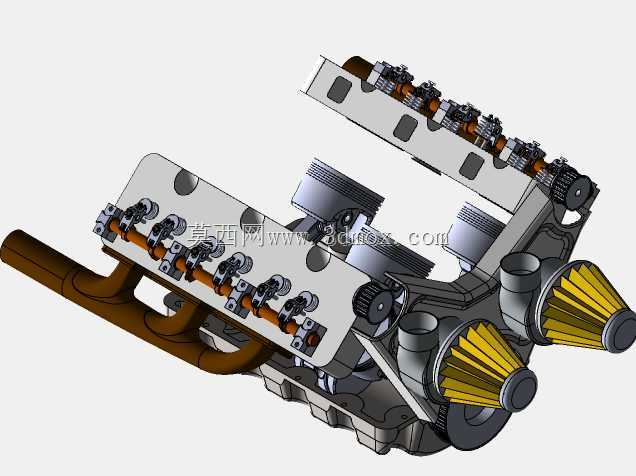

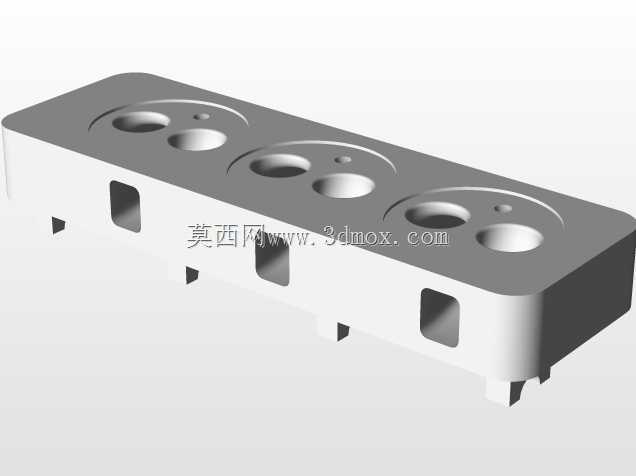

　　在乘用车辆、中小型工程机械以及高性能船舶辅机的动力选型场景中，V型六缸发动机始终是平衡动力输出平顺性、整机布置紧凑度与运行NVH表现的核心方案，这套三维数模完整还原了该类动力单元的核心结构逻辑，可直接用于结构教学、动力总成匹配校核、周边附件安装边界验证等工程场景。从实际装车用途来看，这类V6构型的动力单元既可以作为中高端乘用车的主驱动力源，通过60度夹角的气缸布置抵消一阶、二阶往复惯性力，让曲轴运转过程中不需要额外加装大尺寸平衡轴就能实现极低的振动传递，也能适配小型工程设备的动力舱布置需求，相比直列六缸机型大幅缩短轴向尺寸，给变速箱、散热系统、进排气附件留出更充裕的布置空间。数模中完整呈现了两侧气缸盖的配气机构细节，

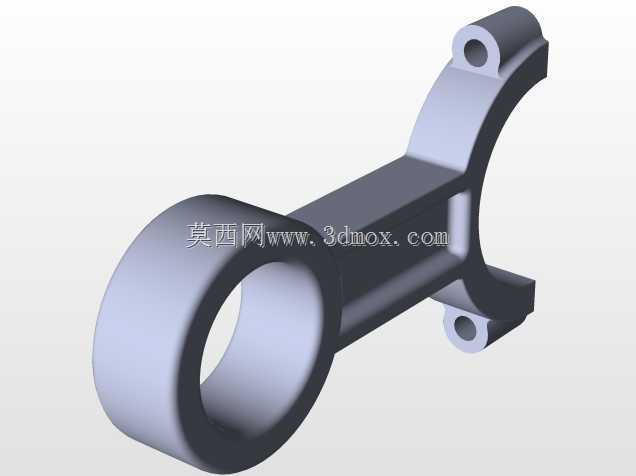

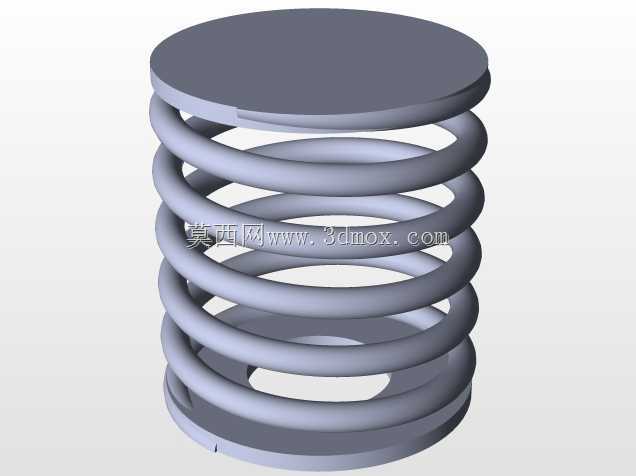

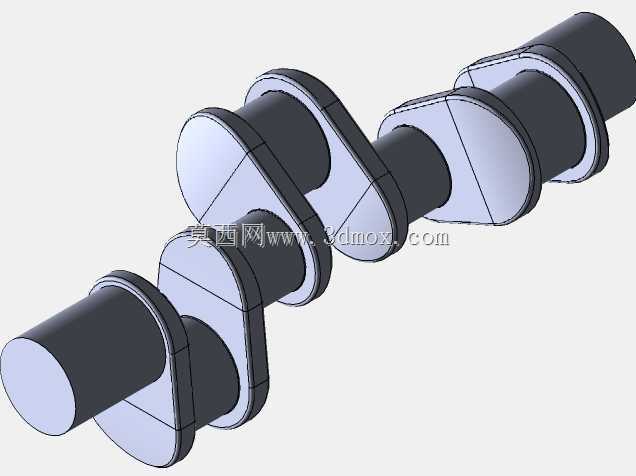

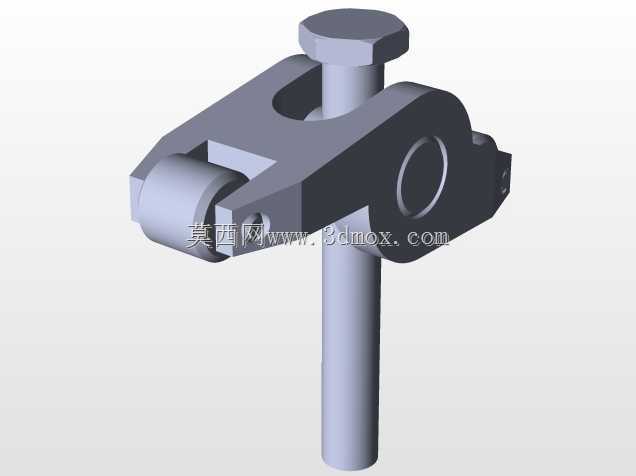

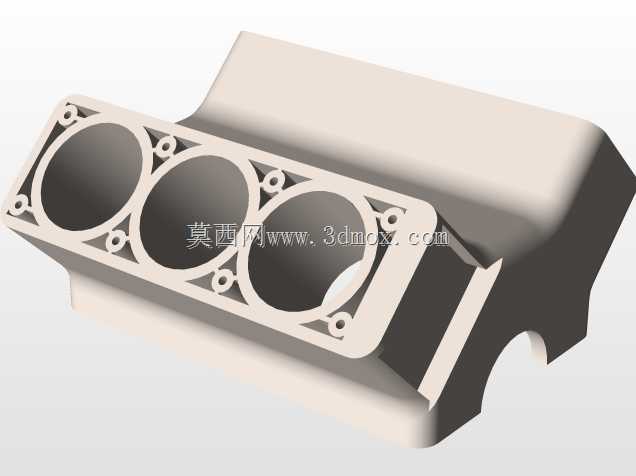

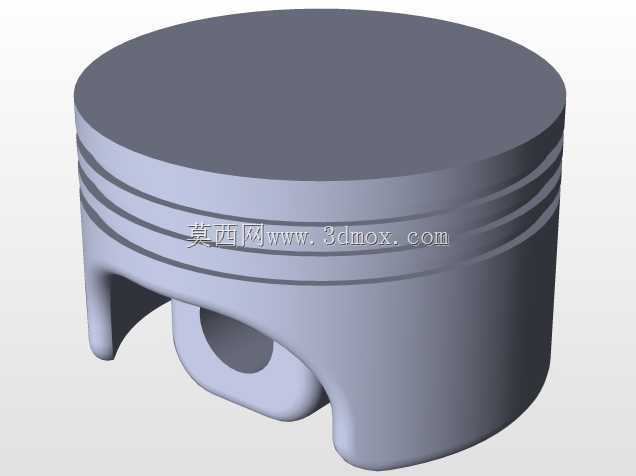

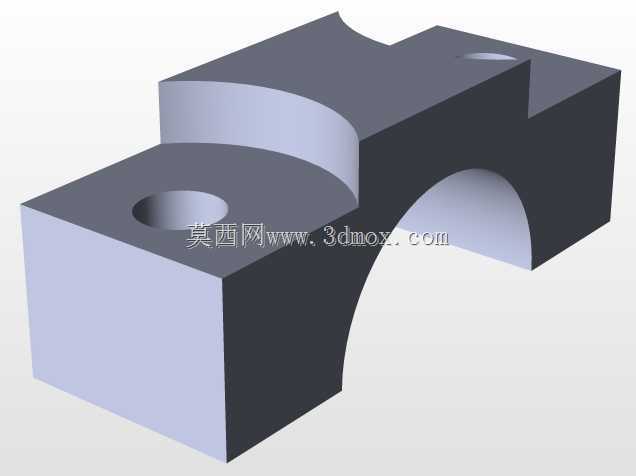

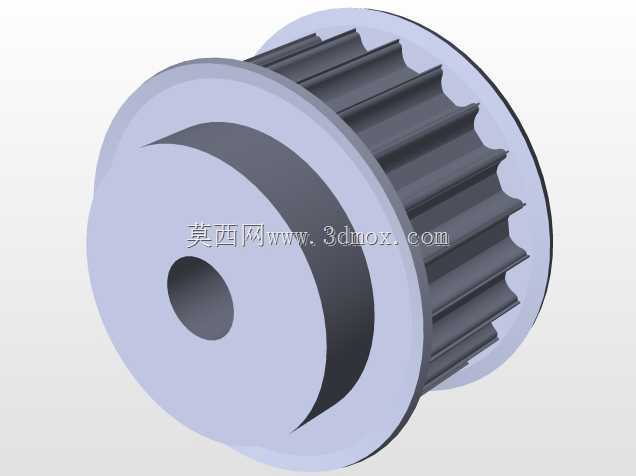

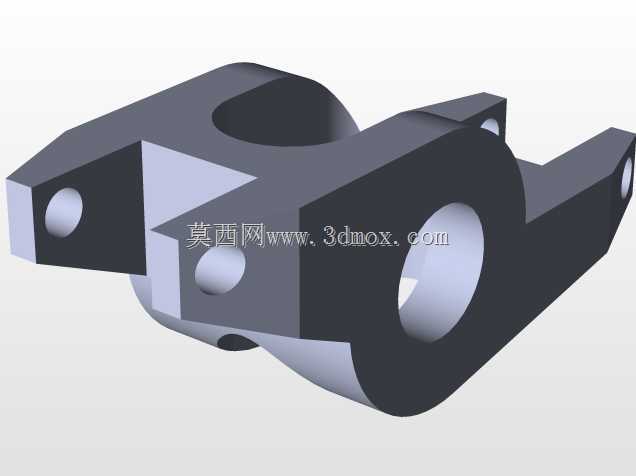

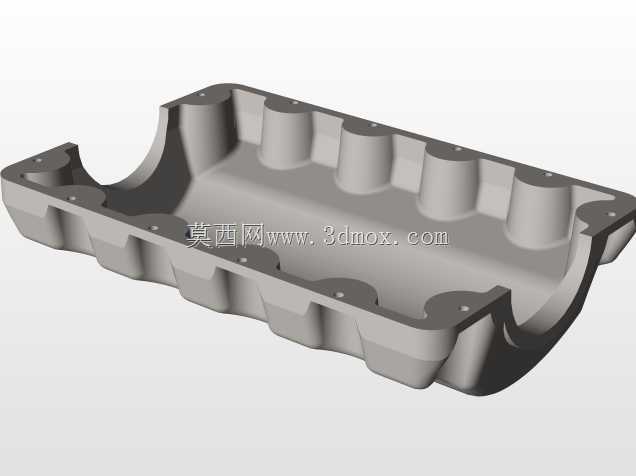

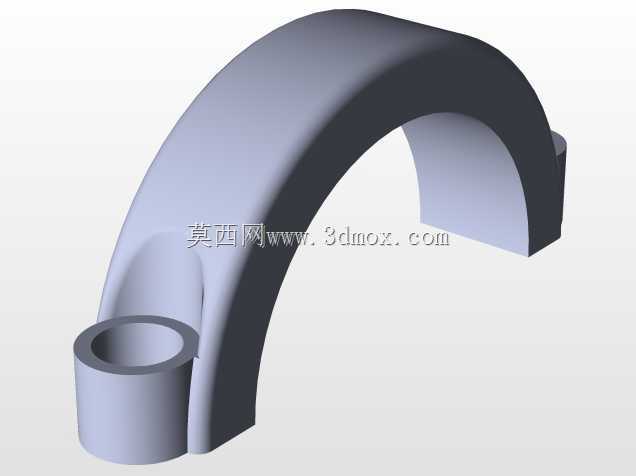

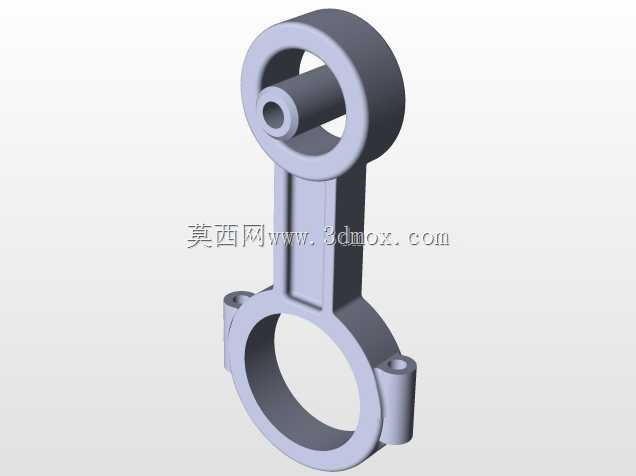

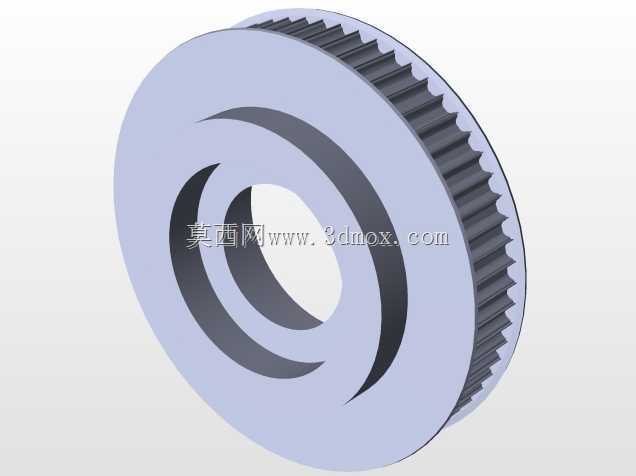

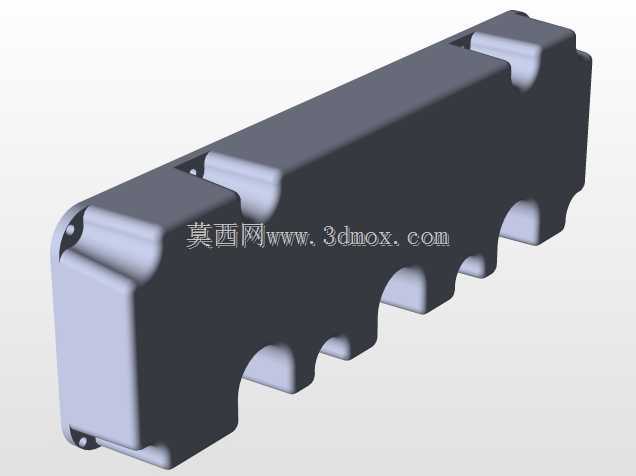

　　每列气缸的进排气门、摇臂组件、凸轮轴传动结构都做了等比例还原，在实际设计过程中，这类结构的配气相位校准直接决定了发动机的充气效率，模型中气门与活塞燃烧室的避让间隙、凸轮轴与曲轴的传动比关系都严格按照量产机型的设计逻辑搭建，可直接用于配气机构运动干涉校核。从结构设计思路来看，这套模型的气缸体采用了经典的夹角式中置曲轴箱布局，曲轴的六个连杆轴颈按照120度的间隔角均匀分布，保证每120度曲轴转角就有一个气缸完成做功行程，让动力输出的扭矩波动控制在极小范围内；活塞部分采用了带活塞环槽的结构还原，连杆采用斜切口剖分的大端设计，适配高转速工况下的连杆螺栓受力需求，避免大端在往复运动中出现形变松脱。排气歧管部分采用了双侧等长芭蕉头的结构设计，

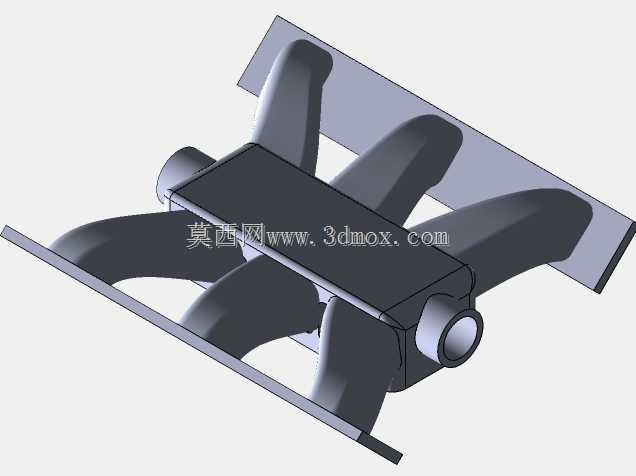

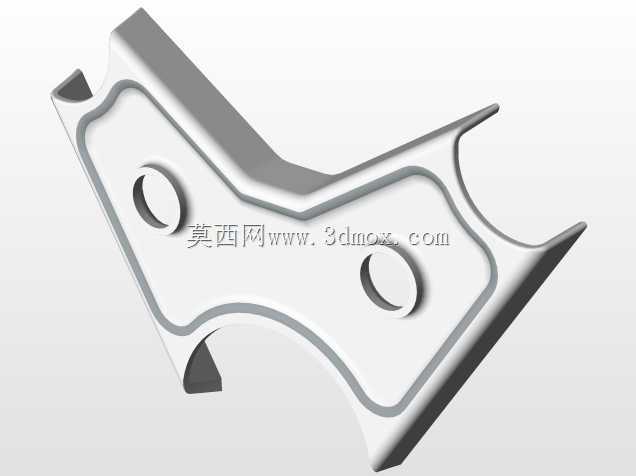

　　每侧三个气缸的排气支管长度经过匹配设计，能够利用排气脉冲效应提升排气效率，避免各缸排气出现干涉扰流，这也是高性能V6机型在排气系统设计中的核心要点，模型中歧管与气缸盖排气口的连接法兰、密封面结构都做了完整呈现，可直接用于排气系统的安装匹配校核。在安装边界维度，这套数模还原了V6发动机的典型外形尺寸特征，整机宽度方向因为V型夹角的存在比同排量直列机型宽出约三分之一，但轴向长度缩短近40%，高度方向也比V8机型低15%左右，在动力舱布置时，前端轮系的安装面、变速箱连接的飞轮壳端面、发动机悬置的安装点位都在模型上有明确的结构体现，设计人员可以直接提取这些安装面的坐标参数，完成整车或设备端的安装支架、周边管线的布置设计。

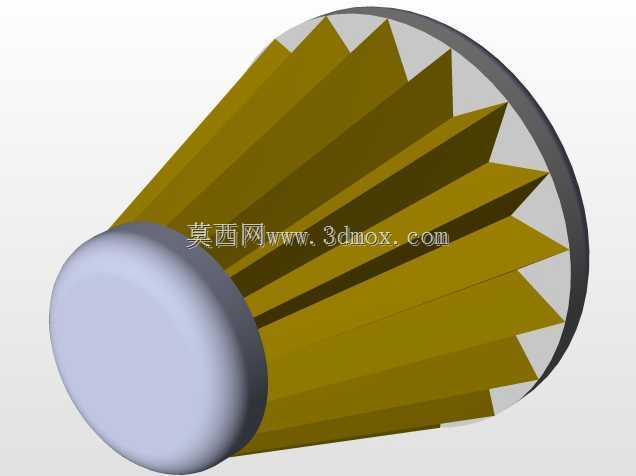

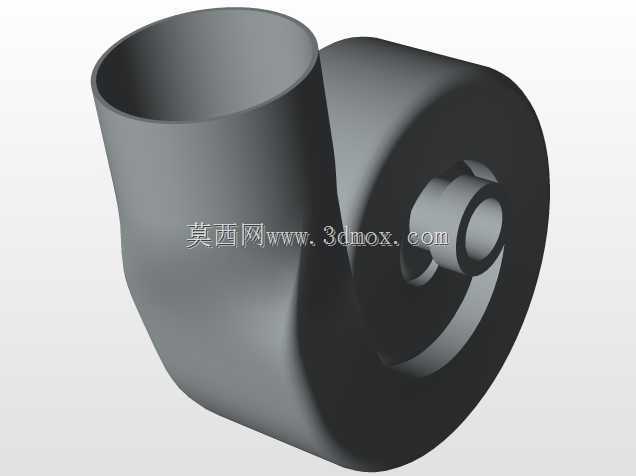

　　模型中还还原了进气侧的空气滤清接口、节气门安装位以及前端附件驱动的轮系布局位置，在实际工程应用中，这些位置的尺寸精度直接决定了发电机、空调压缩机、水泵等附件的布置是否会出现运动干涉，数模中各部件的装配关系完全按照实际装配逻辑搭建，可直接用于拆解演示、装配工艺培训等场景，帮助一线装配人员快速理解V6发动机的部件层级与装配顺序。从功能特性的还原度来看，这套数模没有省略核心的运动部件结构，包括曲轴的平衡重结构、活塞的销座位置、气门弹簧的安装位都做了细节呈现，在做运动仿真时，可以直接给曲轴添加旋转驱动，模拟活塞往复运动、气门定时开闭的完整工作循环，验证不同转速下各运动部件的运动间隙是否满足设计要求，避免出现气门碰活塞、连杆碰缸壁的设计缺陷。对于刚接触动力总成设计的工程师而言，这套数模可以直观展示V型发动机与直列发动机的结构差异，理解夹角设计对整机平衡、布置空间的影响逻辑，在做新机型改型设计时，也可以参考这套模型的结构比例，快速完成初始方案的框架搭建，减少从零开始建模的重复工作量。
