活塞连杆齿轮组动力传输结构

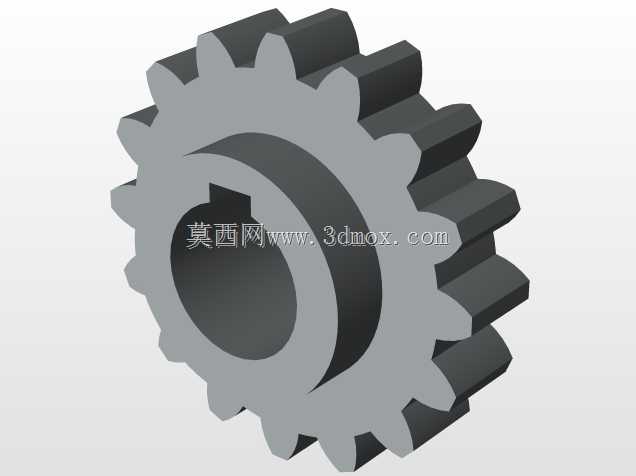

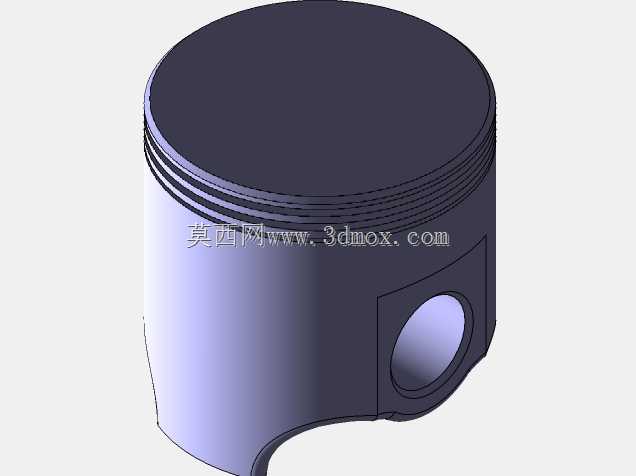

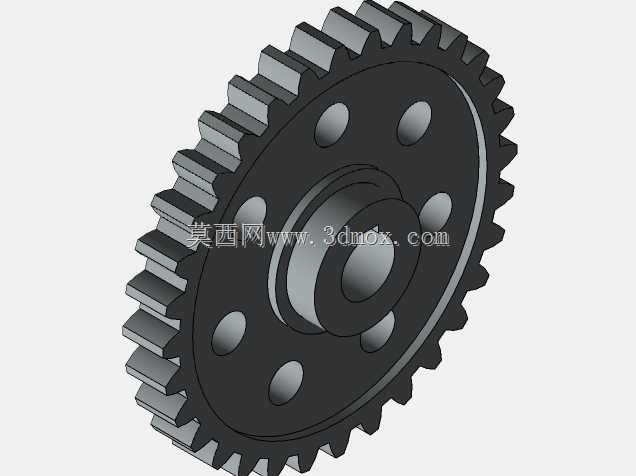

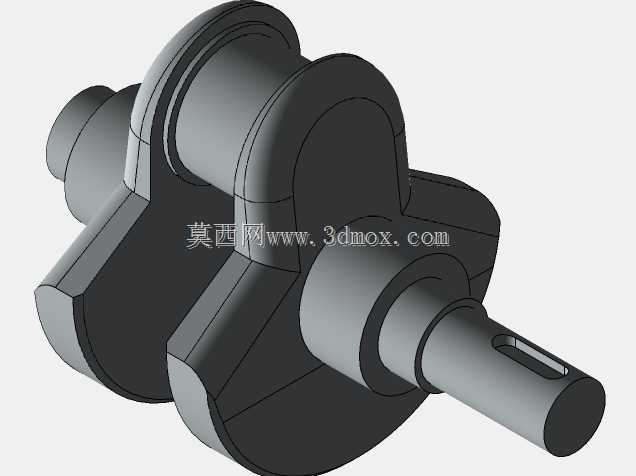

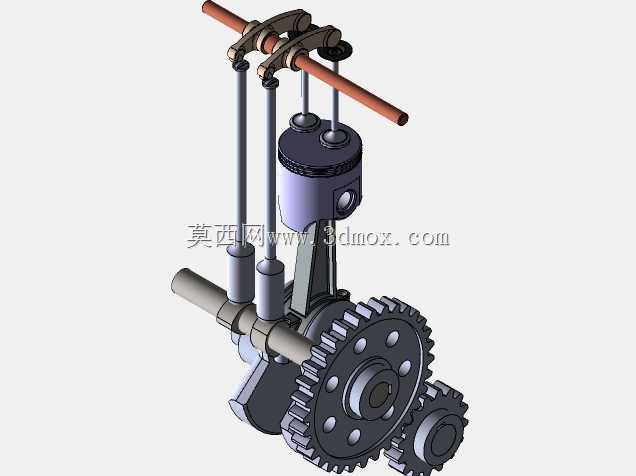

这套动力传输结构核心围绕活塞往复运动与旋转运动的转换逻辑搭建，常见于小型内燃动力单元、教学演示教具以及低压气动执行模组的结构验证环节。从实际工况适配来看，活塞部分采用圆柱筒式外形，侧壁预留环槽位置可适配密封环安装，保证腔室做功时的压力密封性，活塞销孔与连杆小头的配合间隙需控制在合理范围，既避免运动卡滞，又减少往复过程的冲击异响。连杆作为连接活塞与曲轴的核心传力部件，杆身采用变截面设计，在保证抗弯抗扭强度的前提下尽可能降低往复运动惯量，大头端与曲轴曲柄销的配合面需做耐磨处理，适配长时间高频率的摆动摩擦工况。下端的齿轮组采用直齿啮合结构，大齿轮与曲轴输出端同轴固定，小齿轮作为动力输出端匹配外接负载，齿轮的齿形参数、中心距均按照定传动比设计，保证动力传输过程的转速扭矩转换稳定，啮合侧隙控制在合理区间，避免反向传动时出现空程误差。设计过程中优先校核了活塞上止点、下止点的行程边界，确保活塞往复运动时不会碰撞缸盖或者曲轴平衡块，同时对连杆摆动的极限角度做了运动仿真验证，避免运动过程中与周边固定结构发生干涉。安装边界方面，整套结构的轴向定位依靠曲轴两端的轴承座实现，齿轮组的啮合中心距需严格按照设计公差加工装配，否则会出现齿面磨损加剧、传动噪音过大的问题；活塞部分的安装需保证圆柱轴线与曲轴轴线的垂直精度，否则会出现偏磨现象，大幅缩短密封件的使用寿命。从功能特性来看，这套结构可直观演示往复式动力的转换全过程，也可直接作为小型动力装置的核心传动单元使用，各部件的拆分结构清晰，便于做装配工艺验证、运动原理教学以及结构优化迭代，齿轮传动部分的传动比可根据实际输出需求调整齿数以适配不同的转速扭矩要求，活塞直径、连杆长度、曲柄半径的参数匹配也可根据实际做功行程的需求做对应调整，适配不同排量或者行程的动力输出场景。
