工字钢轨道行走轮组承载结构设计

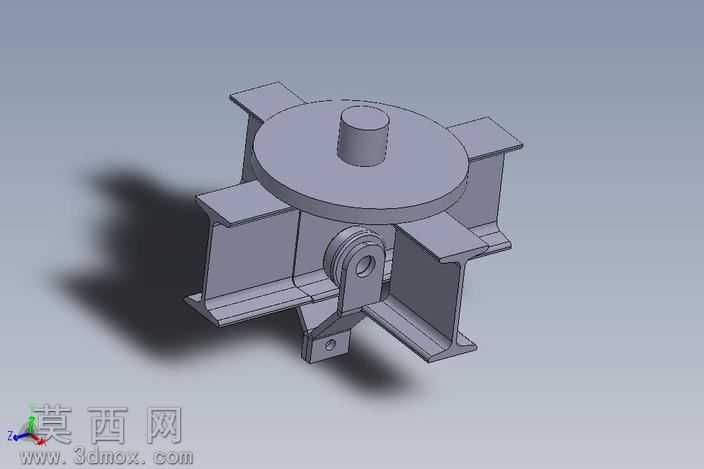

本作品采用三维参数化建模方式完成整体结构搭建，建模过程中以工字钢轨道的适配尺寸为核心基准，先完成中心承载立柱的草绘拉伸，确定顶部圆形安装凸台的定位尺寸与配合公差，再围绕中心轴阵列布置四组工字钢卡接翼板，每侧翼板的内槽尺寸严格匹配标准工字钢的翼缘宽度与厚度，保证结构能够稳定卡合在轨道截面之上，避免运行过程中出现横向脱轨的问题。建模阶段对各零件的配合关系做了完整约束，中心立柱下方的铰接支座采用同轴心配合与端面重合约束，预留的铰接孔做了倒角处理，既消除装配应力集中，也方便后续销轴的穿装固定。滚轮组件的建模还原了真实轮体的圆弧接触面，轮面弧度与工字钢下翼缘的行走面做了适配设计，保证滚动接触时受力均匀，减少运行过程中的卡顿与磨损。渲染阶段采用哑光金属材质赋予整体结构，模拟普通碳素结构钢的表面质感，添加柔和的环境漫反射光源，在结构下方投射出方向统一的软阴影，清晰呈现各部件的空间层次与装配关系，直观展示卡接翼板、中心承载台、下部铰接支座的位置关系。设计思路上，该结构以工字钢轨道为运行载体，四向伸出的卡接翼板从四个方向包覆轨道截面，相比单侧卡接的结构拥有更高的抗倾覆能力，中心顶部的圆柱凸台用于对接上部承载设备，下部的铰接支座可连接牵引或制动组件，整体结构兼顾承载稳定性与运动灵活性，所有连接部位的壁厚都经过受力合理性校验，在保证结构强度的前提下尽可能减少冗余材料，适配轨道上的短距离往复移动承载场景，各零件的建模都保留了完整的参数化特征，可根据不同型号的工字钢尺寸快速调整翼板间距、轮组位置与承载台直径，无需重新搭建整体模型即可完成同类型不同规格结构的快速改型。
