黄铜材质曲面螺旋桨叶轮结构设计

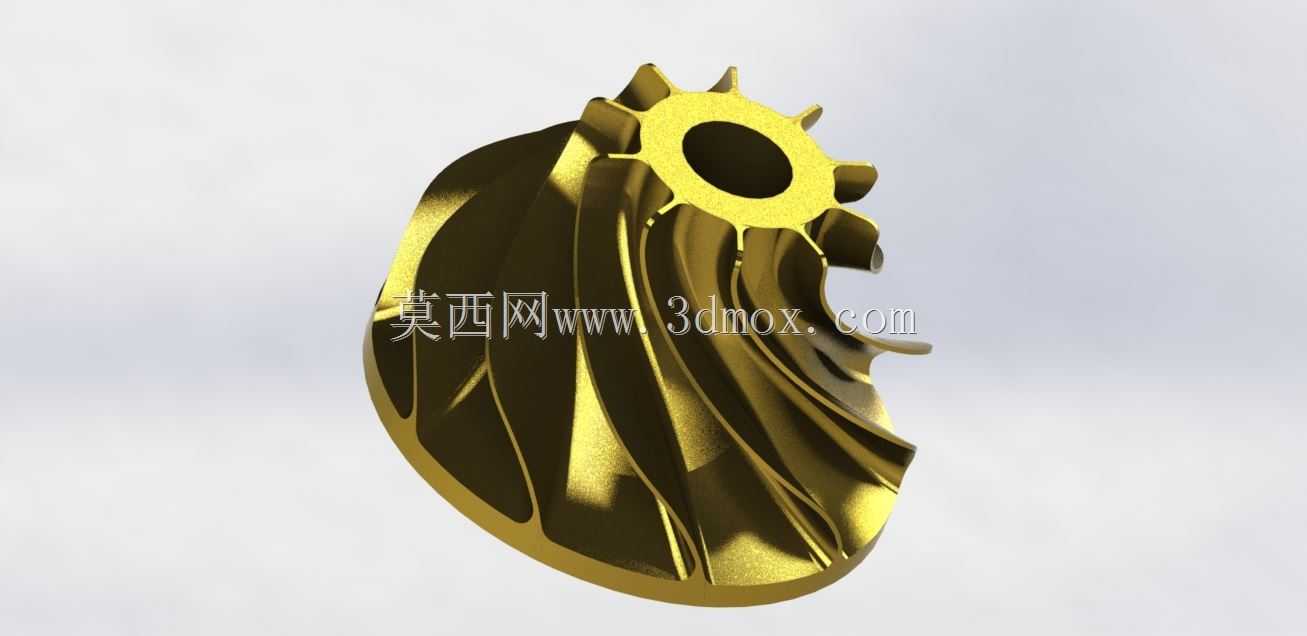

　　这款螺旋桨采用整体黄铜加工的构型思路，核心承载区域集中在中心轮毂与周向分布的曲面叶片上，中心预留贯通式安装孔，孔周沿轴向布置一圈定位齿槽，可直接与动力输出轴端的配合结构嵌合，避免运转过程中桨叶与轴发生相对滑移。从实际工况适配角度看，这类小尺寸黄铜螺旋桨常应用在小型流体输送回路、微型船舶推进单元、桌面级流体实验装置以及小型搅拌设备中，黄铜材料本身具备优良的耐水蚀、抗大气腐蚀特性，在淡水、常规弱腐蚀流体环境中长期工作时，表面不易出现锈蚀剥落，不会因碎屑脱落污染输送介质，也能减少桨叶表面因腐蚀坑点带来的流体阻力上升问题。

　　叶片型线采用连续变曲率扭曲设计，从轮毂根部向外缘延伸的过程中，叶片的安放角沿径向逐步平滑过渡，根部区域叶片厚度更大，可承载动力轴传递的全部扭矩，抵御启动瞬间的冲击载荷；越靠近叶尖位置，叶片厚度逐步减薄，有效降低旋转过程中外缘的转动惯量，让动力单元启动、换向的响应速度更快。每一片叶片的吸力面与压力面都做了顺滑的曲面衔接，没有突兀的折角与台阶，流体流经叶片表面时可以顺着型线平稳完成能量转换，减少局部湍流、空泡的产生概率，既能够提升推进或者搅拌的效率，也能降低运转过程中的流体振动与噪声。轮毂外缘的齿状凸起结构并非装饰特征，一方面可以在装配时作为周向定位的辅助基准，方便操作人员快速对齐轴端的配合位，另一方面在桨叶紧邻壳体安装的场景下，该凸起可起到限位防护作用，避免叶片外缘直接剐蹭壳体壁面。

　　建模过程中需要重点把控几个装配边界：首先是中心安装孔的同轴度，整个桨叶所有曲面的旋转基准都要与内孔轴线保持重合，若同轴度偏差过大，高速旋转时会产生额外的偏心离心力，连带引发动力轴振动、密封件异常磨损等连锁问题。其次是叶片根部与轮毂衔接的圆角过渡，该位置是应力集中的高发区域，建模时不能留下尖锐直角，需根据叶片厚度匹配对应半径的过渡圆角，保证扭矩从轮毂传递到叶片的过程中应力分布均匀，杜绝长期交变载荷下根部出现裂纹的隐患。再者要控制桨叶的轴向总宽度与径向最大轮廓尺寸，安装前需核对腔体内壁与桨叶外缘的径向间隙，间隙过小容易在运转时发生擦碰，间隙过大则会导致流体回流、推进效率大幅衰减。中心孔的配合公差需匹配对应输出轴的公差带，若采用键连接传动，还要同步校核键槽的深度与周向位置，保证动力传递路径的承载面积足够。

　　从结构优化的角度，该螺旋桨的叶片数量与扭曲角度经过匹配调校，在低转速工况下就能输出稳定的轴向推力，搅拌场景下可以推动腔体内流体形成完整循环，不会出现局部介质滞留的死角；推进场景下则能为小型载具提供平稳的行进动力，叶尖的顺滑收边结构也能避免高速旋转时卷入细小杂物出现卡滞。黄铜材质的切削加工性能优异，完成三维造型后既可通过五轴数控铣削直接加工出成品，也可依托模型制作砂型模具完成铸造成型，后续再对中心安装孔、定位端面进行精加工，即可满足装配精度要求。整个构件没有额外的拼接焊缝，整体式结构的刚性更强，在频繁启停、正反转切换的工况下，不会出现分体装配结构的连接松动问题，长期运行的可靠性更有保障。设计阶段还需做动平衡校核，对每个叶片的周向角度、径向尺寸进行一致性管控，将剩余不平衡量控制在允许范围内，保证运转过程的平稳性。
