摆动导杆式运动转换铰接传动机构

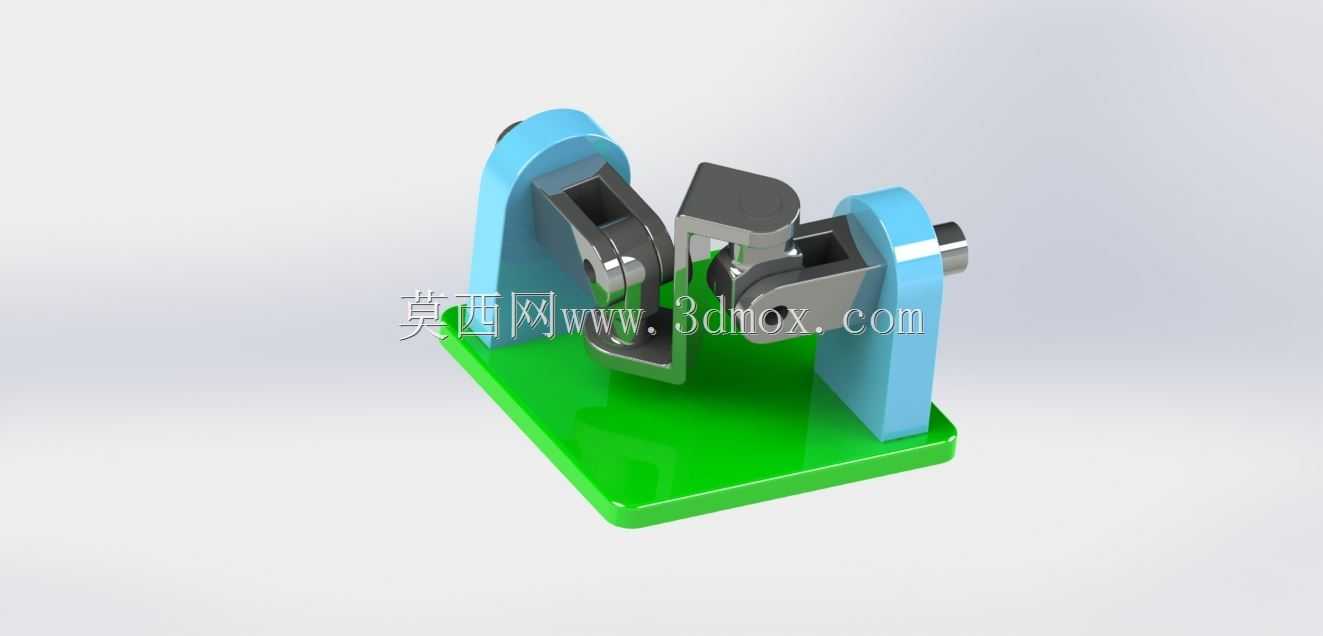

　　这套传动机构在轻工自动化输送线、小型包装设备的间歇进给工位、教学实验台的运动学演示单元中都有很典型的应用场景，核心作用是把旋转轴输入的连续回转动作，转换为从动件按既定轨迹往复摆动的输出动作，很多需要小行程往复推送、工位节拍避让、夹具开合导向的非标设备里，都能见到同原理的结构变体。整个机构的安装基准是底部的绿色方形安装底板，底板作为所有支撑件的统一装配基准，四个角预留了沉头安装孔位，现场安装时可以直接通过内六角螺栓把整个组件固定在设备的安装台面或者铝型材机架立面上，不需要额外加工复杂的适配转接板，底板的厚度经过校核，足以承受铰接点往复运动产生的交变倾覆力矩，长期运行不会出现基准面翘曲变形的问题。

　　底板上方左右对称布置了两个浅蓝色的立式支撑耳座，两个耳座的同轴度是整个机构装配精度的核心控制项，二者的轴承安装孔必须保持同轴，穿装在孔位里的银色转轴才能顺畅回转，不会出现卡滞、别劲的情况；耳座和底板之间采用贴合面定位加紧固件锁固的方式，装配时可以先打表校正两个耳座孔的同轴度再完全锁死螺栓，后期维护拆解之后重新装配也能快速恢复精度，不需要反复镗孔修正。转轴中段搭载的是整套机构的核心运动组件，包含深色的主动曲柄块、中间的铰接滑块、两侧对称的从动摆臂，主动曲柄随转轴做整周回转时，曲柄端部的铰接轴嵌入从动摆臂的导向槽内，滑动配合的接触面在运动过程中持续相对滑移，把回转运动的扭矩分解为摆臂绕铰接点的往复摆动力，中间的铰接销轴都做了台阶限位，

　　轴向通过卡簧或者挡圈锁定，运行过程中不会出现销轴窜动脱出的故障。从设计思路层面看，这套结构没有采用复杂的齿轮组或者凸轮槽结构，全部依靠低副铰接和滑动配合实现运动转换，加工环节只需要常规的铣削、钻孔、铰孔工序就能完成所有零件制作，不需要定制特殊型面的加工刀具，小批量非标设备制作时成本控制优势非常明显；所有运动副的配合间隙都预留了合理的公差范围，滑动接触面可以预留润滑脂存储的微小间隙，定期补充润滑之后就能长期保持低磨损运行，相比高副接触的凸轮机构，接触应力更小，抗冲击负载的能力更强，在工位动作频繁、启停节拍快的设备里使用寿命更长。安装边界方面，整套机构的最大外轮廓由底部底板的长宽、两侧支撑耳座的高度、

　　摆臂摆动到极限位置的外伸尺寸共同决定，布局设备内部空间的时候，除了要留出机构本身的静态占位，还要在摆臂的两个摆动极限方向预留足够的安全间隙，避免摆臂运动过程中和周边的管线、其他工位组件发生运动干涉；转轴的输入端可以根据设备的动力布局选择从任意一侧耳座伸出，通过联轴器连接减速电机的输出轴，也可以加装同步带轮由侧边的电机远距离驱动，适配不同设备的动力排布方案。实际调试过程中，只需要调整主动曲柄的回转半径，就可以线性改变从动摆臂的摆动角度范围，不需要更换整套摆臂零件，同一套基体结构就能适配不同行程要求的工位，比如短摆角可以用于小型料仓的挡料启闭，大摆角可以用于工件的短距离推送换位，结构复用性很强。
