双正交轴活塞式空间传动机构

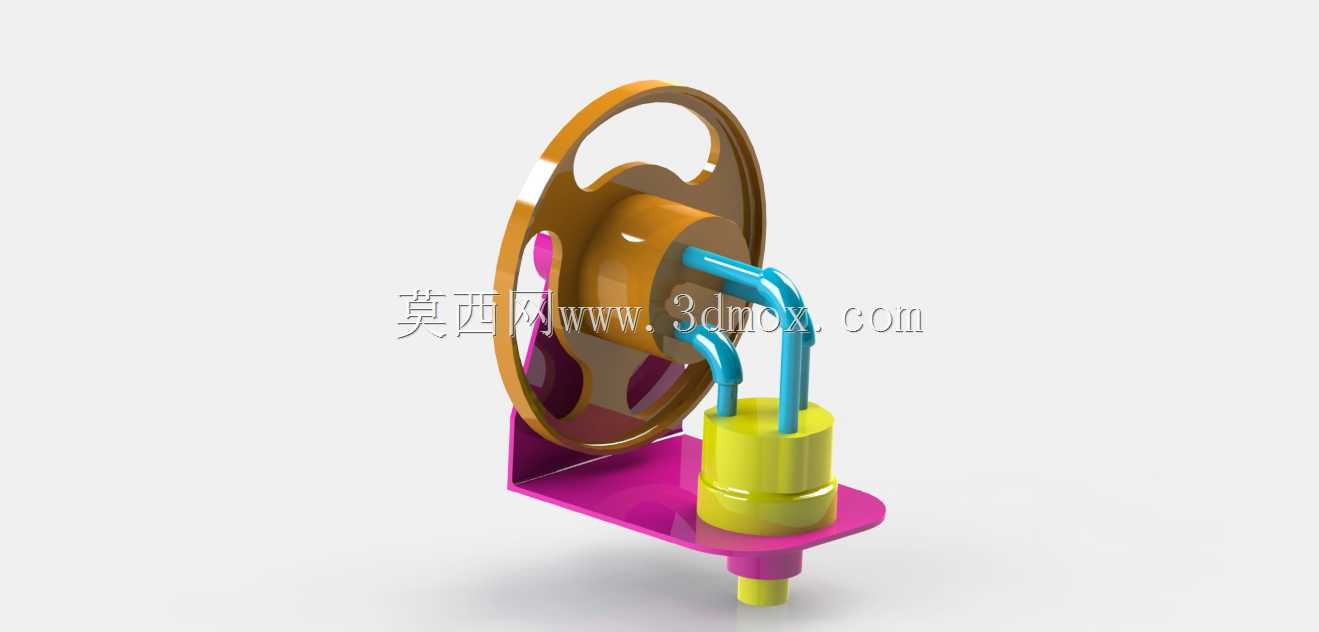

　　这套机构的核心价值在于解决两根空间正交布置轴之间的运动传递与换向问题，在常规平行轴、相交轴传动方案受限于安装空间、需要同时完成旋转-往复复合运动转换的工况下，这类带活塞导路的空间连杆机构能够用较少的零件实现稳定的动力输出。现场调试中最常见的需求，是设备主轴沿水平方向布置，而执行端的往复动作却要沿竖直方向完成，普通锥齿轮只能传递旋转运动，无法直接带动活塞做直线抽吸或推送，这套结构通过盘状轮体上的偏心铰接点，搭配两根弯折成型的蓝色连杆，将轮盘的连续回转运动分解为两路同步的往复推拉，再汇入下方黄色缸体内部的活塞组件，最终由缸体底部伸出的竖直轴端完成动力输出。

　　从实际装配边界来看，盘状轮体通过背部的支撑立板固定在洋红色底板上，立板与底板之间采用折弯一体结构，省去了额外的拼接紧固件，底板上预留的安装孔位可直接固定在实验台架或设备主机的安装面上；黄色缸体坐落于底板上方的凸台区域，缸体中心线与轮盘回转轴线在空间中呈垂直交错关系，两根弯管形态的连杆两端分别铰接在轮盘偏心销与缸体顶部的活塞接头上，铰接位置均保留了足够的摆动间隙，避免机构运动到上下止点时出现连杆与缸壁、轮盘辐条的运动干涉。在外形尺寸把控上，轮盘直径是整个机构横向占用空间的最大边界，缸体高度决定了竖直方向的安装净空，底板的长宽尺寸略大于轮盘与缸体的投影外轮廓，安装时只需保证底板下方预留出输出轴的伸出长度，即可避开与机架横梁的碰撞。

　　设计思路上，这套机构没有采用复杂的齿轮组或凸轮槽结构，而是利用空间连杆的运动特性，单输入轮盘即可同时驱动两个活塞支路同步动作，在教学演示场景中，它可以直观展示空间机构的运动轨迹生成过程，帮助理解交错轴之间运动传递的约束关系；在小型流体输送设备里，这种双活塞同步往复的结构能够获得比单活塞更平稳的输出流量，降低管路内的压力脉动；在轻工自动化的送料工位，也可将底部输出轴接换装夹拨叉，利用轮盘整周回转带来的两次往复行程完成间歇送料。零件建模过程中，轮盘的偏心销位置需要严格按照行程要求设定，偏心距直接决定活塞的往复行程长度，弯连杆的弯折半径要避开轮盘回转时的扫掠区域，缸体内部的活塞导向段长度需保证连杆在最大摆角下活塞不出现侧向卡滞，底板的厚度则要兼顾轮盘运转时的抗倾覆刚度，避免高速转动下支撑立板产生共振抖动。
