曲柄连杆往复圆盘传动机构

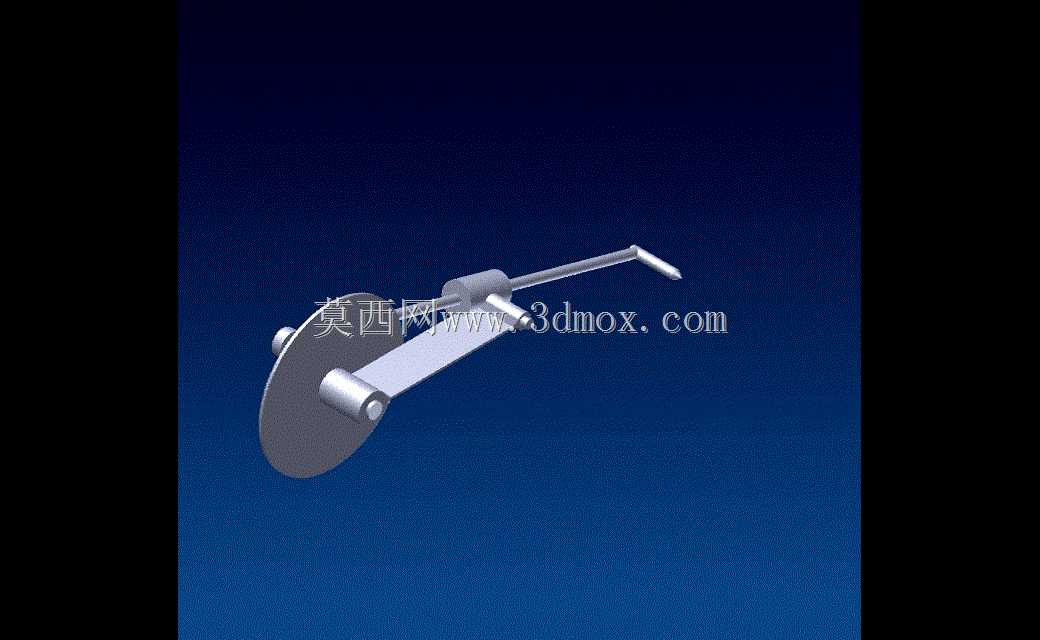

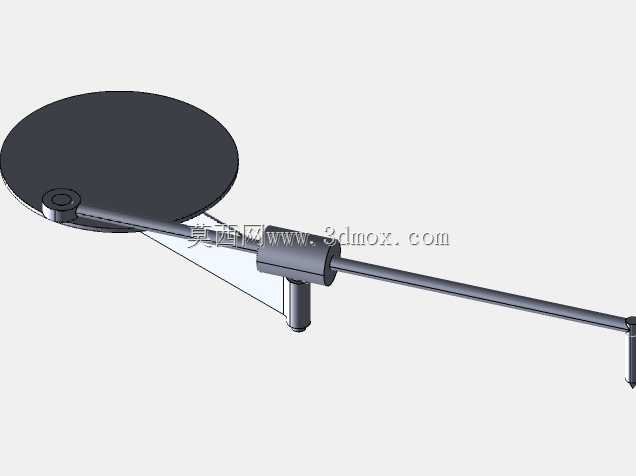

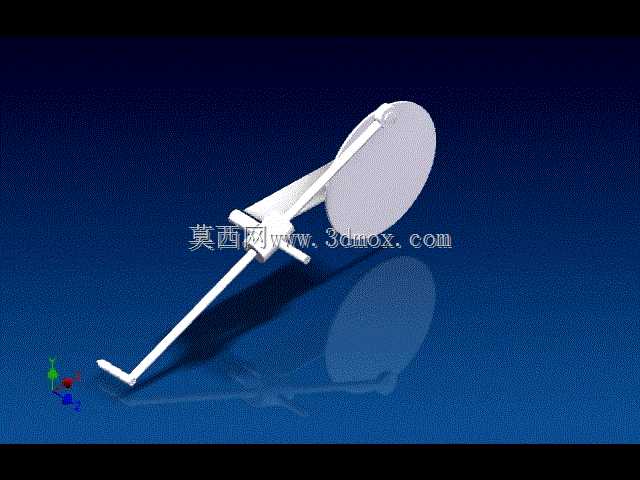

　　这套机构围绕曲柄连杆与圆盘构件搭建，核心是把旋转输入转化为长行程的往复摆动，常用于教学演示、小型往复装置以及需要把连续回转运动转换为直线或弧线推送动作的实验台架。从结构上看，长连杆一端通过活动铰接与曲柄侧相连，另一端延伸至操作端，中部由带滑动副的支承约束运动轨迹；圆盘构件安装在连杆靠近驱动端的位置，随连杆姿态变化产生同步偏转，既可以作为惯性轮稳定运动节奏，也可作为凸轮或摆臂的安装基体扩展后续动作。

　　在实际布置时，驱动端的回转中心、滑动支承的导向方向以及末端执行点三者的相对位置决定了整条运动链的输出特性。回转中心到铰接点的偏心距直接对应曲柄半径，决定连杆末端的理论行程；连杆总长与支承位置则影响末端的速度曲线和力臂关系。若偏心距偏大而连杆偏短，机构在死点附近会出现较大的传动角波动，铰接处承受的侧向力明显上升；适当加长连杆并让滑动支承靠近驱动段，可以让末端运动更接近平稳直线往复，降低导轨与销轴的磨损。

　　圆盘部分并非单纯的装饰件。它在运动中承担两类工程作用：其一，作为具有一定转动惯量的轮盘，帮助机构越过曲柄与连杆近似共线的死点位置，使手动盘动或低速驱动时不至于卡滞；其二，圆盘平面可作为附加推杆、滚轮或触发块的安装面，在摆动过程中触碰限位开关、带动拨叉或驱动相邻连杆，从而把单一往复动作扩展为时序联动。圆盘与连杆之间的连接需要明确铰接关系，保证轮盘可相对连杆转动，避免在三维装配中把转动副误设为刚性固定。

　　建模时应重点还原三类配合关系：曲柄销与连杆大头之间的旋转副、连杆与滑动支承之间的移动副、圆盘与连杆安装轴之间的旋转副。长连杆采用细长杆件形态，末端弯折形成工作端，弯折段的方向和长度需要结合安装空间确定；若末端用于推送工件，弯折端应留出与物料接触的平面或安装孔位，若用于模拟脚踏或操纵杆，则需保证握持段在整个行程中不与机架、护罩发生干涉。

　　安装边界方面，机构整体沿连杆方向占据较长空间，圆盘回转区域要预留完整直径范围内的净空，尤其在连杆摆至极限角度时，圆盘边缘与底座、支承座之间应保留安全间隙。滑动支承宜采用两段式或加长衬套结构，以约束连杆的横向颤动；支承间距过小会导致长杆悬臂端抖动明显，间距过大则增加摩擦行程。曲柄驱动侧应预留电机、手轮或减速器输出轴的连接位置，机架底板需设置安装孔或槽孔，便于调整回转中心高度并补偿装配误差。

　　从选型角度看，这类机构适合轻载、高频演示或中小行程往复推送场景。销轴、衬套和滑动导向面是主要磨损点，设计时应在铰接处保留润滑与拆换空间；连杆长径比较大，需校核受压屈曲与侧向弯曲刚度，必要时通过加大截面高度或采用型材杆件提高刚性。圆盘厚度与直径则依据所需惯量和安装附件重量平衡确定，过重会增大驱动扭矩，过轻则难以发挥稳速作用。整体结构运动关系直观，装配层级清晰，适合用于运动仿真、机构原理验证以及非标自动化设备前期方案比对。
