制冷系统卧式储液干燥过滤罐体

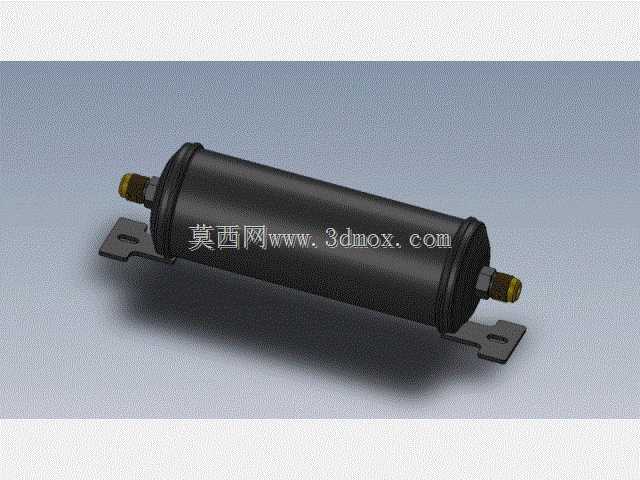

　　该零件对应制冷回路中的卧式储液干燥部件，主体采用长圆筒形承压壳体结构，两端配置缩口端盖并引出轴向管路接头，底部附带一体式冲压安装支架，整体形态紧凑，适合在空调机组、冷凝机组、冷水机、冷藏柜及小型制冷设备内部贴近冷凝器出口布置。工程现场中，这类部件通常安装在冷凝器之后、节流元件之前，承担储存高压液态制冷剂、缓冲系统负荷波动、吸附残留水分、拦截固体杂质以及稳定供液的作用。压缩机启停、蒸发器负荷变化和环境温度波动都会引起回路中制冷剂存量变化，筒体内保留的液量空间可以避免液态制冷剂异常回流，同时保证膨胀阀或毛细管前具有连续、稳定的液柱，减少闪发气体对节流过程的干扰。

　　从结构思路看，圆筒壳体选用长径比较大的卧式布局，一方面能够在有限高度空间内获得足够容积，另一方面便于沿机组底板或侧板方向排布管路。筒体两端的接头采用外伸细轴形式，端部带有六角配合段和外螺纹连接特征，可与铜管、喇叭口螺母或焊接接头进行装配；接头轴线与筒体轴线重合，使制冷剂进出方向沿长度方向展开，管路走向直观，折弯数量少。端盖与筒体之间采用封闭连接，建模时需要保留圆滑过渡区域，避免在几何上出现应力集中尖角；实际制造中该区域多通过焊接或旋压收口形成密封承压边界。

　　底部支架是该件在整机装配中的关键边界。支架由两侧折边耳板组成，耳板从筒体下方向外延展，并开设长圆形安装孔，孔位方向允许装配时沿长度方向进行少量调整，能够补偿机架冲孔误差、焊接变形以及管路热胀冷缩带来的位置偏差。支架与筒体接触区域应贴合筒身下侧轮廓，形成稳定支承面；折边高度需要保证筒体与安装板之间留有间隙，既减少接触面磨损，也为凝露水、油污和装配工具留出空间。选型时应重点核对两安装孔中心距、孔径、筒体外径、总长、接头螺纹规格及接头伸出长度，这些尺寸直接决定其能否落入现有机组边界。

　　在功能设计上，储液与干燥过滤往往组合在同一壳体内。制冷剂进入容器后，流道截面突然扩大，流速降低，液态制冷剂得以在筒内暂存，气态成分与夹带杂质得到分离；内部装填的分子筛或干燥芯体可吸收微量水分，降低冰堵和水解腐蚀风险，滤网则拦截金属屑、氧化皮、焊渣等颗粒物，保护膨胀阀、毛细管和压缩机。三维结构处理时，虽然外部模型不必完整表达滤芯细节，但应在筒体内预留合理装填空间，端部接头位置也要考虑滤网、挡片和导流件的装配次序。若用于仿真或制造深化，可进一步补充壁厚、内腔长度、接头流通孔径和支架板材厚度，以便校核承压能力、焊点位置与装夹方式。

　　现场布置时，该部件应保持支架可靠贴合固定面，接头方向与管路走向一致，避免强行拉管造成螺纹副或焊缝受偏载。卧式姿态有利于液体在筒体内稳定积存，也便于在紧凑机柜中降低重心。周围需要预留扳手空间、焊接操作空间以及检修更换空间，尤其两端接头附近不应被线束、风机壳体或钣金件遮挡。与冷凝器、干燥过滤器、视液镜、电磁阀和膨胀阀串联时，该罐体的容积不宜盲目放大：容积过小会削弱储液和缓冲能力，容积过大则可能增加制冷剂充注量并使机组成本、重量和占用空间上升。

　　建模过程中，外形可由筒体回转特征、两端缩口、六角接头、螺纹段和折弯支架组合完成；支架长孔、折弯圆角、筒身与支架相贯线是容易被忽略的细节。对于干涉检查，应将连接螺母、铜管弯曲半径、紧固件头部和机组底板一并纳入装配，不仅关注实体是否碰撞，还要关注售后拆装时工具是否可达。该结构整体没有复杂运动副，却对尺寸链、密封可靠性和安装公差较为敏感，是制冷系统中典型的承压储液与净化元件。
