五叶轴流散热风叶结构设计方案

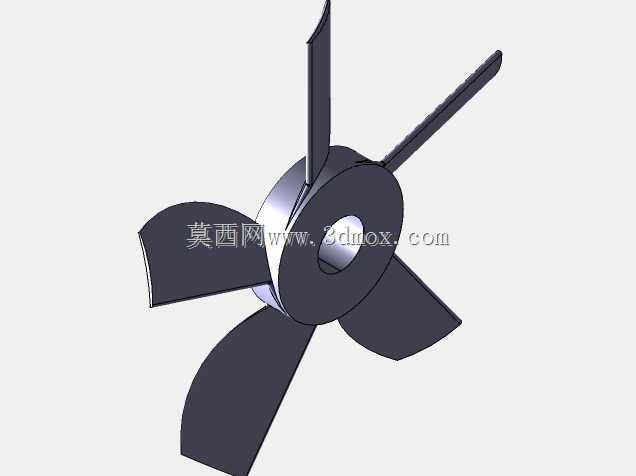

　　该风叶结构主要面向小功率通风散热场景，常见于机柜散热、小型设备风冷、电子舱通风等工况，核心作用是驱动轴向气流流动，带走热源表面堆积的热量，维持设备工作温度处于合理区间。从结构设计逻辑来看，整体采用中心轮毂加五片等距分布叶片的布局，轮毂中心设置通孔用于与驱动电机输出轴配合，孔位可根据适配电机的轴径做公差匹配，安装时通过轴肩定位或者顶丝锁紧即可完成固定，不需要额外设计复杂的连接结构，适配常规的小型交直流电机输出端安装尺寸，安装边界需预留叶片旋转的径向安全间隙，避免叶片旋转过程中与风道壁面、周边结构件发生刮蹭。叶片采用等厚曲面构型，叶根位置与轮毂做圆弧过渡处理，避免应力集中导致长期旋转工况下出现叶根断裂问题，叶片的安装角经过气动校核，

　　在常规电机转速区间内可以获得稳定的轴向出风量，同时控制旋转过程中的气动噪声处于较低水平，不会对设备使用场景造成额外的噪音干扰。五片叶片的周向分布采用等夹角布局，每两片叶片之间的夹角为72度，这种布局可以有效降低旋转过程中的动不平衡量，减少电机轴承受的交变载荷，延长驱动端的使用寿命，建模过程中对叶片的曲面做了连续性处理，保证叶型从根部到叶梢的过渡平滑，不存在曲面突变导致的气流分离问题。实际应用中，该风叶可以直接嵌入圆形风道内使用，轮毂的轴向长度较短，不会占用过多的安装空间，适合在结构紧凑的设备内部布置，叶片前缘做了小圆角处理，即使在安装过程中出现轻微磕碰，也不会出现叶片边缘崩缺的问题，同时可以降低前缘的气流阻力。从气动特性来看，

　　该风叶在额定转速下的出风方向沿轴向直吹，不需要额外设置导风结构即可获得较为集中的气流，适合正对热源布置的散热场景，相比三叶风叶，五叶布局在相同转速下可以输出更大的风量，同时风压特性更平缓，不会因为风道阻力小幅波动就出现风量骤降的问题。建模过程中对整体结构做了动平衡预留设计，轮毂端面可以根据实际动平衡测试结果添加配重块，不需要额外加工配重槽，简化了生产加工的工序，叶片的壁厚均匀，适合采用注塑工艺批量生产，生产过程中不容易出现缩痕、缺料等成型缺陷，轮毂的中心孔可以在注塑成型后做二次精加工，保证与电机轴的配合精度，降低旋转过程中的跳动量。在安装适配性方面，该风叶的旋转外径覆盖常规小型散热场景的尺寸需求，

　　安装时只需要保证电机轴与风叶轮毂孔的同轴度，锁紧后即可投入使用，不需要做额外的调试，日常维护过程中可以直接拆卸清理叶片表面堆积的灰尘，不会因为结构复杂出现清理死角，长期使用过程中叶片的形变量控制在合理范围内，不会因为长期受气流作用力出现叶片变形导致的动平衡失效问题。
