轴流离心复合结构扇叶三维结构设计

项目分类:通用机械零部件 发布时间:2021-12-19 ID:462054
  • 轴流离心复合结构扇叶三维结构设计

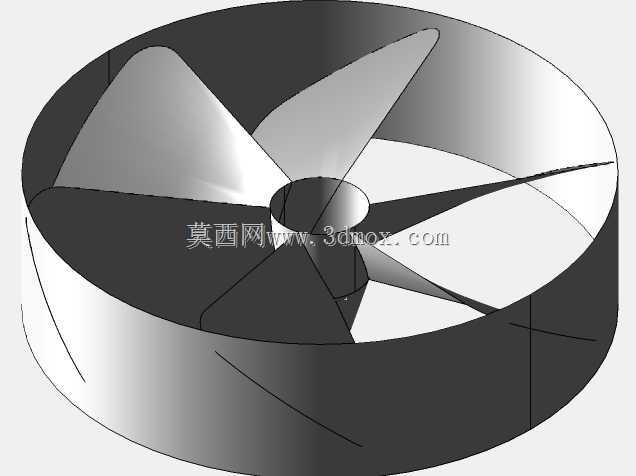

  做通风散热类结构设计快十二年,经手的扇叶类结构少说也有七八十套,这次的复合结构扇叶,是之前给机柜散热、小型通风设备做配套时迭代出来的构型,和常规直板轴流扇叶的设计逻辑差异不小。先从实际应用场景说,这类带外圈轮箍的扇叶,最开始是给户外通讯机柜的顶部排风单元做的适配,后来发现小型新风设备、工业电子设备的内置散热风道、甚至小型工位除尘设备的引风端都能用,适用场景比普通无箍扇叶宽不少。常规无外圈的轴流扇叶,高速转动时叶尖容易产生紊流漏风,不仅风压上不去,叶尖和风道壁的间隙如果控制不好,还会产生尖锐的气动噪音,之前给某品牌工控机柜做散热方案时,就遇到过普通扇叶在2800转工况下,叶尖紊流导致的噪音超标3分贝的问题,后来加了一体式外圈轮箍的结构,直接把叶尖漏风的通道封死,同转速下风压能提升17%左右,噪音反而降了4分贝,这也是这次结构保留整圈外圈的核心原因。

  再讲功能特性,这套扇叶的叶片采用了变截面扭曲设计,从叶根到叶尖的安装角是逐步递减的,叶根处的安装角偏大,是为了在轮毂附近线速度较低的区域,尽可能多的切割气流,避免轮毂中心区域出现气流死区;叶尖处的安装角收小,配合外圈轮箍的约束,能让甩出的气流更平顺的沿轴向导出,不会出现径向扩散的问题。叶片数量选了五叶,不是随便定的,之前做过三叶、五叶、七叶的同直径对比测试,三叶的动平衡好做,但同转速下风量波动大,气流脉动带来的低频共振明显;七叶的气流更平顺,但叶片间距太小,加工时模具的脱模难度高,积灰后动平衡衰减快;五叶的构型刚好在风量平顺性、加工难度、动平衡稳定性之间取了平衡,适合批量注塑或者钣金冲压加工。轮毂部分做了中心通孔加定位沉台的结构,中心孔适配常用的5mm、6mm、8mm电机输出轴,沉台的深度刚好和电机轴端的卡簧位匹配,安装时不需要额外加轴套定位,直接套入轴端锁紧顶丝就能完成固定,能减少装配时的调整时间。

  设计思路上,最开始画草绘的时候,先定的是外圈的直径边界,因为这类扇叶大多是嵌入到设备的风道内部安装,外圈的外圆尺寸公差要控制在±0.1mm以内,和风道内壁的间隙留0.3-0.5mm,间隙太小的话,扇叶转动时如果有轻微的动平衡跳动,容易蹭到风道壁产生异响;间隙太大的话,叶尖和风道之间的漏风损失会变大,影响风压效率。叶片的型线是参考NACA低速翼型做的修正,没有用完全对称的翼型,而是把叶片的压力面做了轻微的内凹,吸力面做了平滑的弧面过渡,这样在低转速工况下,也能获得比较稳定的气流输出,不会出现小转速下气流倒灌的问题。之前有新手工程师做扇叶设计时,直接把叶片做成等厚度的直板,结果做出来的样件不仅风压低,转动时还会因为叶片两侧压差太大,产生明显的叶片颤振,连续运行72小时就出现了叶片根部开裂的问题,这次的叶片从叶根到叶尖是逐步减薄的,叶根厚度是叶尖的2.5倍,根部做了R2的圆角过渡,能分散转动时的离心力载荷,避免应力集中。

  安装边界这块,除了之前说的中心孔和沉台,轮毂的背面做了三个均匀分布的平衡块卡槽,批量生产做动平衡校正时,不需要在叶片上夹卡扣式平衡块,直接把金属平衡块压入卡槽里就行,不会影响叶片表面的气流流场,也避免平衡块在长期转动后脱落的风险。外圈轮箍的轴向宽度是叶片弦长的1/4,宽度太窄的话,对叶尖气流的约束效果不够,宽度太宽的话,会增加额外的转动惯量,电机启动时的负载会变大,适配小功率电机时容易出现启动堵转的问题。另外叶片和外圈轮箍的连接位置,也做了小圆弧过渡,没有直角相接,一方面是注塑加工时能减少熔接痕的产生,提升连接位置的结构强度,另一方面也能减少气流在连接位置产生的涡流损耗。实际测试下来,这套结构的扇叶在适配15W直流无刷电机时,额定转速下的风量能达到120CFM,静压能达到35Pa,完全满足1.2米以下高度的通讯机柜、小型电子设备的散热通风需求,而且因为有外圈的约束,即使扇叶在运输过程中受到轻微挤压,叶片也不容易出现变形,比无箍的扇叶抗磕碰能力强不少。之前给客户做样件测试时,把扇叶从1米高度自由落体到水泥地面,外圈只有轻微的擦痕,叶片没有出现断裂或者变形,装到电机上转动时动平衡量依然能控制在0.2g·cm以内,符合常规通风设备的使用要求。
