农用行走机构防滑轮圈三维结构设计

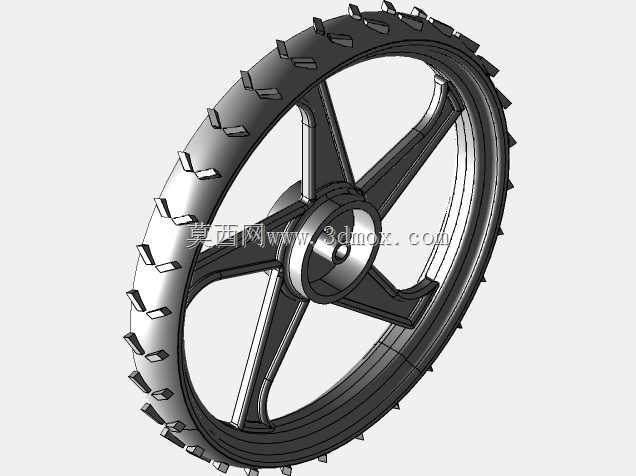

　　该轮圈结构针对非铺装路面行走场景设计，常见于小型农用作业机具、田园管理机械的行走支撑部件，也可适配特种低速自行车在泥泞、松软土路、田间垄沟环境下的行走需求，区别于常规城市通勤自行车的光滑胎面轮组，其核心设计目标是提升低附着路面的抓地能力，避免行走过程中出现打滑、陷车问题。从结构设计逻辑来看，整体采用轮辋、辐条、轮毂一体化的刚性连接方案，五根变截面辐条呈放射状均匀分布，辐条截面从轮毂连接处向轮辋方向逐步收窄，在保证整体支撑刚度的前提下尽可能降低结构自重，同时辐条与轮毂、轮辋的连接处均做了大圆角过渡处理，避免应力集中导致的结构疲劳损坏，适配低速重载的作业工况。轮辋外侧均匀排布凸起的防滑齿，齿形采用梯形截面设计，齿顶做小倒角处理，

　　既能够在松软路面嵌入土层获得足够的附着力，又不会因为齿形过于尖锐在硬质路面行走时产生过大的振动与磨损，防滑齿的排布间距经过匹配计算，相邻齿的间隙能够避免行走过程中粘附的泥土填塞齿槽，保证持续的抓地性能。轮毂部分采用阶梯轴孔设计，中心设置轴承安装位，孔位公差按照过渡配合要求设计，能够适配标准尺寸的转动轴与轴承组件，轮毂端面预留有紧固件安装平面，可通过螺栓或销钉实现轮体与传动轴的周向固定，传递行走扭矩。安装边界方面，轮体的轴向宽度、轮毂安装孔的直径、轮辋的回转半径均按照小型行走机具的通用安装尺寸设计，可直接替换同规格的常规行走轮，不需要对配套的机架、传动部分做额外改装。在实际应用场景中，这类带防滑结构的轮圈能够满足田园翻耕、播种、

　　短途运输类小型机具的行走需求，在雨后泥泞田块、坡地作业场景下，相比普通光面轮圈能够降低30%以上的打滑率，提升作业行进的稳定性。结构建模过程中，对轮辋的壁厚、辐条的受力截面、防滑齿的抗剪切强度都做了对应校核，轮辋壁厚满足低速重载下的抗变形要求，防滑齿与轮辋为一体化结构，不存在焊接或拼接带来的强度薄弱点，能够承受田间作业时遇到的石块、硬土块的冲击载荷，不会出现齿部断裂、轮辋变形的问题。轮体的回转中心与安装轴孔保持严格的同轴度要求，转动过程中不会出现偏摆，降低行走时的径向跳动，减少配套轴承的额外磨损，延长整机行走部件的使用寿命。不同于充气轮胎结构，该刚性轮圈不需要维护胎压，不存在扎胎漏气的问题，适配作业环境复杂、维护条件有限的田间使用场景，整体结构无易损易耗部件，长期使用仅需定期对轮毂轴承位置做润滑保养即可。
